Комплексный чертеж
|
|
|
|

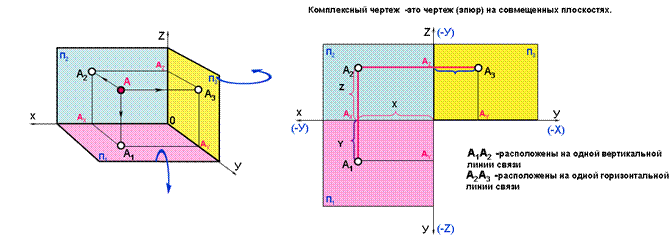

Совместим плоскость П1 с плоскостью П2 вращением вокруг оси ОХ, а плоскость П3 с плоскостью П2 вращением вокруг оси ОZ. Получим комплексный чертеж (эпюр).
А2А3 – горизонтальная линия проекционной связи
А1А2 – вертикальная линия проекционной связи
Для упрощения комплексного чертежа границы плоскостей проекций П1,П2,П3 не указывают.
 | |||
 | |||
Если все координаты точки имеют числовые зна чения, то точка расположена в пространстве. Если точка имеет одну нулевую координату, то точка принадлежит плоскости проекций.
Если точка имеет две нулевые координаты, то точка принадлежит оси проекций
|
|
|
|
