Построение аксонометрического изображения

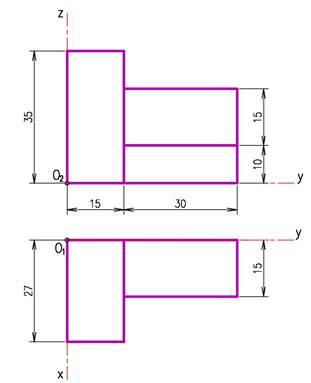

Задача 1. Даны ортогональные проекции схематизированного здания. Построить прямоугольную изометрию.

Прежде всего, выбираем положение ортогональных осей для получения более наглядного изображения.

Строим оси аксонометрических проекций под углом 120º (рис.3). Построение аксонометрии начинаем с плана, т.е. со вторичной проекции. Так как коэффициенты искажения равны 1, то измеряем, координаты X и Y каждой точки плана и откладываем их на аксонометрических осях.

Прямые параллельные в ортогональных проекциях будут оставаться параллельными и в аксонометрии.

После построения плана откладываем все высоты параллельно оси Z, т.е. вертикально.

Соединив полученные точки с учетом видимости, получим аксонометрию здания.
