Конструкции насосов

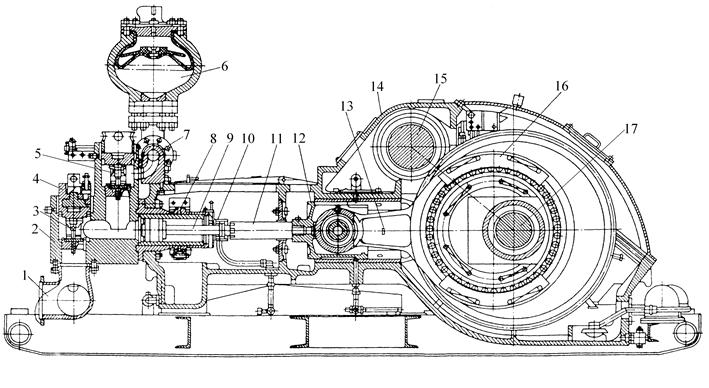

Рис. 10. Продольный разрез трехцилиндрового насоса НБТ-600.

1 — всасывающий коллектор; 2— крышка клапанной коробки; 3, 5 всасывающий и нагнетательный клапаны; 4 – крышка клапана; 6 – пневмокомпенсатор; 7 – нагнетательный коллектор; 8— цилиндровая втулка; 9 — шток; 10 – быстросъемный хомут; 11 — надшток; 12 — крейцкопф; 13 — шатун 14 — станина насоса; 15 —трансмиссионный вал; 16 — эксцентрик; 17 — коренной вал.

Насос НБТ-600 – трехцилиндровый, горизонтальный, приводной. Насос предназначен для нагнетания промывочной жидкости под высоким давлением в скважину при геологоразведочном и эксплуатационном бурении.

Рабочие параметры насоса приведены в таблице 1.

Таблица 1

Диаметр поршня, мм
Давление на выходе (паспортное), МПа	11,3	12,7	14,3	16,2	18,7	21,6	25,0
Число ходов в мин.	Мощность, кВт	Полезная мощность, кВт	Теоретическая подача, л/с
			42,9	38,3	33,9	29,8	26,0	22,3	19,1
			39,7	35,4	31,4	27,6	24,0	20,7	17,7
			36,5	32,6	28,9	25,4	22,1	19,0	16,2
			31,8	28,3	25,1	22,1	19,2	16,6	14,1

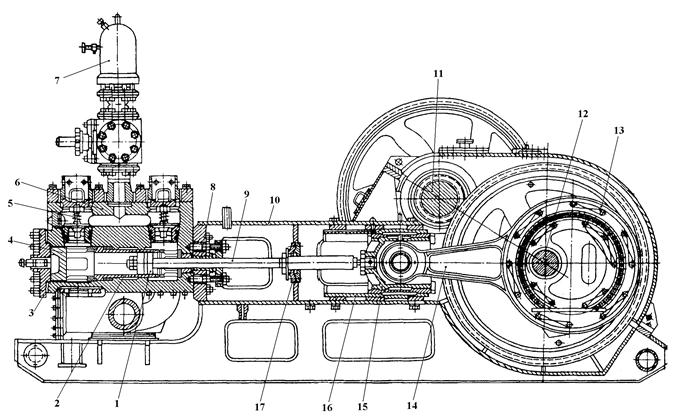

Рис. 11. Буровой насос У8–6М

1 – поршень; 2 – цилиндровая втулка; 3 – крышка цилиндра; 4 – упорный стакан; 5 – нагнетательный клапан; 6 – корпус клапанной коробки; 7 – пневмокомпенсатор; 8 – сальниковое уплотнение штока; 9 – шток; 10 – корпус насоса; 11 – трансмиссионный вал; 12 – коренной вал; 13 – ведомая головка шатуна (эксцентрик); 14 – шатун; 15 – крейцкопф; 16 – направляющие крейцкопфа; 17 – надставка штока.

Насос У8-6М – горизонтальный, приводной, двухцилиндровый, поршневой, двойного действия. Насос предназначен для нагнетания промывочной жидкости при бурении скважин и других технологических операций. Параметры насоса приведены в таблице 2.

Таблица 2

Диаметр поршня, мм
Давление на выходе (паспортное), МПа	10,0	11,1	12,5	14,3	16,3	19,0	22,3	25,0
Число ходов в мин.	Мощность, кВт	Теоретическая подача, л/с
привода	полезная
			50, 9	45,5	40,4	35,5	31,0	26,7	22,7	18,9
			46,2	41,4	36,9	32,2	28,1	24,2	17,2	17,2
			42,3	37,9	33,8	29,5	25,7	22,2	15,7	15,6
			38,4	34,4	30,7	26,8	23,4	20,2	14,3	14,1

Передаточное число зубчатой пары – 4,92; диаметр штока – 80 мм; диаметр шкива – 1400 мм; число клиновых приводных ремней – 18; масса насоса – 27000 кг.
