Лекция №2. В состав задач системного анализа в процессе создания систем входят задачи декомпозиции, анализа и синтеза

В состав задач системного анализа в процессе создания систем входят задачи декомпозиции, анализа и синтеза. Основные задачи системного анализа могут быть представлены в виде трехуровневого дерева функций.

Задача декомпозиции означает представление системы в виде подсистем, состоящих из более мелких элементов. Часто задачу декомпозиции рассматривают как составную часть анализа.

Задача анализа состоит в нахождении различного рода свойств системы по известной ее структуре или свойств среды, окружающей систему. Целью анализа может быть определение закона преобразования информации, задающего поведение системы. В последнем случае речь идет об агрегации (композиции) системы в один-единственный элемент.

Задача синтеза системы противоположна задаче анализа: определение структуры системы по ее свойствам.

Под управлением в самом общем виде будем понимать процесс формирования целенаправленного поведения системы посредством информационных воздействий, вырабатываемых человеком (группой людей) или устройством.

К задачам управления относятся целеполагание, стабилизация, выполнение программы, слежение и оптимизация.

Задача целеполагания - определение требуемого состояния или поведения системы.

Задача стабилизации - удержание системы в существующем состоянии в условиях возмущающих воздействий.

Задача выполнения программы - перевод системы в требуемое состояние в условиях, когда значения управляемых величин изменяются по известным детерминированным (однозначным) законам.

Задача слежения - удержание системы на заданной траектории (обеспечение требуемого поведения) в условиях, когда законы изменения управляемых величин неизвестны или изменяются.

Задача оптимизации - удержание или перевод системы в состояние с экстремальными значениями характеристик при заданных условиях и ограничениях.

Структура системы с управлением.

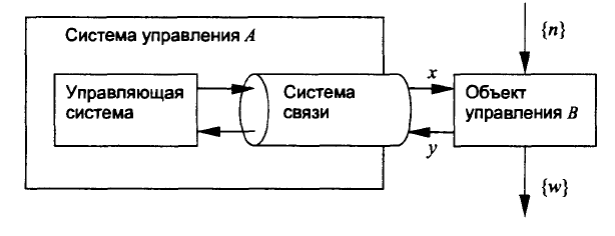

Система с управлением включает три подсистемы (рис. 1.1): управляющую систему (УС), объект управления (ОУ) В и систему связи (СС).

Рис. 1.1. Система с управлением

Управляющая система совместно с системой связи образует систему управления (СУ) А. Основным элементом организационно - технических систем управления является лицо, принимающее решение (ЛПР) - человек или группа людей, имеющих право принимать окончательные решения по выбору одного из нескольких управляющих воздействий. Система связи включает канал прямой связи, по которому передается входная информация - множество {х}, включающее командную информацию {и} ⊂ {х} и канал обратной связи, по которому передается информация о состоянии объекта управления - множество выходной информации {у}. Множества переменных {п} и {w} обозначают соответственно воздействие окружающей среды (различного рода помехи) и показатели, характеризующие качество и эффективность функционирования подсистемы В. Показатели качества и эффективности являются подмножеством информации о состоянии объекта управления, {w} ⊂ {у}. Более того, в процессе анализа систем каждая характеристика yi должна рассматриваться как потенциальная кандидатура на роль показателя. Поэтому для сохранения общности рассмотрения это подмножество характеристик без необходимости выделять отдельно не будем.

Основными группами функций системы управления являются:

• функции принятия решений - функции преобразования содержания информации {fc};

• рутинные функции обработки информации {fp};

• функции обмена информацией {fo}.

Применение компьютера как инструмента решения сложных задач позволило перейти от построения теоретических моделей систем к их практическому применению. Основная цель автоматизации системы управления: повышение точности (производительности, эффективности) системы управления без видимого ее усложнения. Прогноз развития систем управления: развитие информационных технологий (ИТ) и информационных систем.

Классификация систем.

Многообразие систем велико, и существенную помощь при их изучении оказывает классификация.

Классификация – это разделение совокупности объектов на классы по некоторым наиболее существенным признакам. Системы принято подразделять на физические и абстрактные, динамические и статические, простые и сложные, естественные и искусственные, с управлением и без управления, непрерывные и дискретные, детерминированные и стохастические, открытые и замкнутые.

Деление систем на физические и абстрактные позволяет раз­личать реальные системы (объекты, явления, процессы) и систе­мы, являющиеся определенными отображениями (моделями) ре­альных объектов. Физические системы состоят из изделий, оборудования и машин и, вообще, из естественных или искусственных объектов.

В абстрактных системах свойства объектов, которые могут существовать только в уме исследователя, представляют символы. Это могут быть языки, системы исчислений и т.п. Идеи, планы, гипотезы и понятия, находящиеся в процессе исследования, могут также быть представлены как абстрактные системы.

Искусственные системы, как правило, отличаются от природ­ных наличием определенных целей функционирования (назначе­нием) и наличием управления.

Деление систем на простые и сложные (большие) подчерки­вает, что в системном анализе рассматриваются не любые, а имен­но сложные системы большого масштаба. При этом выделяют структурную и функциональную (вычислительную) сложность.

Общепризнанной границы, разделяющей простые, большие и сложные системы, нет (большие сложные системы свыше 301 компонента, например, корпорация с численностью сотрудников 15 000 человек). Однако условно будем считать, что слож­ные системы характеризуются тремя основными признаками: свойством робастности, наличием неоднородных связей и эмерджентностью.

Во-первых, сложные системы обладают свойством робастно­сти - способностью сохранять частичную работоспособность (эффективность) при отказе отдельных элементов или подсистем. Оно объясняется функциональной избыточностью сложной сис­темы и проявляется в изменении степени деградации выполняе­мых функций, зависящей от глубины возмущающих воздействий. Простая система может находиться не более чем в двух состоя­ниях: полной работоспособности (исправном) и полного отказа (неисправном).

Во-вторых, в составе сложных систем кроме значительного количества элементов присутствуют многочисленные и разные по типу (неоднородные) связи между элементами. Основными типа­ми считаются следующие виды связей: структурные (в том числе иерархические), функциональные, каузальные (причинно-след­ственные, отношения истинности), информационные, простран­ственно-временные. По этому признаку будем отличать сложные системы от больших систем, представляющих совокупность од­нородных элементов, объединенных связью одного типа.

В-третьих, сложные системы обладают свойством, которое отсутствует у любой из составляющих ее частей. Это интегративность (целостность), или эмерджентность. Другими словами, от­дельное рассмотрение каждого элемента не дает полного пред­ставления о сложной системе в целом (например, свойства автомобиля не являются простой суммой свойств его частей, т.к. никакая его часть не обладает свойством «перевозить пассажира по заданному маршруту с заданной скоростью»). Эмерджентность может достигаться за счет обратных связей, играющих важнейшую роль в управлении сложной системой.

Пример простой системы – системы слежения, лентопротяжные механизмы. Пример сложной системы – система управления и защиты энергоблока, компьютер.

Любую сложную систему в соответствии с кибернетическим подходом к исследованию систем можно рассматривать как систему управления, состоящую из двух или более систем. При этом одна из них является управляющей системой, а другая управляемой системой.

Адаптивная система - это система, которая способна приспосабливаться к внешнему воздействию, или, другими словами, в которой происходит непрерывный процесс обучения или самоорганизации.

Системы существуют в определенной окружающей среде и обусловливаются ею.

Открытые системы обмениваются с окружающей средой веществом, энергией и информацией. Деловая деятельность в основном происходит в обстановке открытой системы. Противоположностью открытым системам являются замкнутые системы, которые изолированы от внешней среды или которые действуют с относительно небольшим обменом энергией или веществом с окружающей средой. Лучший пример частично закрытой системы в деловом мире - монополия, процессы и продукты которой защищены патентами или другими средствами. Отсутствие конкуренции может позволить монополии действовать менее открытым способом.

Основным противоречием, которое приходится разрешать в замкнутых системах, является проблема возрастания энтропии. Согласно второму закону термодинамики по мере движения зам­кнутой системы к состоянию равновесия она стремится к мак­симальной энтропии (дезорганизации), соответствующей мини­мальной информации. Открытые системы могут изменить это стремление к максимальной энтропии, получая внешнюю по от­ношению к системе свободную энергию, и этим поддерживают организацию.

Постоянная (или непрерывная) система – это естественная система, хотя на практике довольно часто искусственные системы относятся к непрерывным. Дискретные (или временные) системы отличаются от непрерывных в зависимости от типа значений х(t), y(t), z(t) и t. Они работают по принципу «от события к событию».

Стабильная (или статическая) система – это система, свойства которой не меняются во времени. В отличие от нее динамическая система обладает способностью изменять состояние во времени.

Пассивные системы не оказывают ответного воздействия на среду. Если ответная реакция имеет место, то такая система называется активной.

Детерминированные (предсказуемые) системы функционируют по ранее заданным правилам, с заранее определенным результатом (например, обучение студентов, производство типовой продукции). Стохастические (вероятные) системы характеризуются трудно предсказуемыми входными воздействиями внешней или внутренней среды и выходными результатами (например, предпринимательские фирмы).

Свойства систем.

Свойства классифицируют на внешние, проявляющиеся в форме выходных характеристик у_i только при взаимодействии с внешними объектами, и внутренние, проявляющиеся в форме переменных состояния z_iпри взаимодействии с внутренними элементами рассматриваемой системы и являющиеся причиной внешних свойств. Одна из основных целей системного анализа - выявление внутренних свойств системы, разделяющих ее поведение.

В качестве общесистемных свойств могут выступать: целостность, иерархичность, интегративность, переходный процесс, устойчивость, управляемость, достижимость, обратная связь, адаптивность, открытость (закрытость).

Дадим краткое описание основным свойствам системы.

Целостность - это общесистемное свойство, заключающееся в том, что изменение любого объекта системы оказывает воздействие на все другие ее объекты и приводит к изменению системы в целом; и наоборот, любое изменение системы отзывается на всех объектах системы; она означает также преобразование компонентов, входящих в систему, соответственно ее природе.

Иерархичность системы состоит в том, что она может быть рассмотрена как элемент системы более высокого порядка, а каждый ее элемент, в свою очередь, является системой.

Интегративность представляет собой обладание системой свойствами, отсутствующими у ее элементов (верно и обратное - элементы обладают свойствами, не присущими системе).

Реакция системы на какой-либо входной сигнал называется переходным процессом. Переходный процесс - это показатель функционирования системы во времени, указывающий как быстро и в какое новое состояние перейдет система в результате появления входного сигнала.

Система находится в равновесии, если ее состояние может оставаться неизменным неограниченное время. В системе может быть несколько состояний равновесия.

Под устойчивостью системы понимается ее способность под действием входного сигнала переходить из одного состояния равновесия в другое. Понятие устойчивости связано с величиной воздействия, вызвавшего изменения состояния системы. Надо учитывать предельное значение входного сигнала.

Принцип управляемости выражает необходимость зависимости показателя эффективности, целевой функции от параметров управления системой (входных сигналов).

Достижимость означает что параметры, как самой системы, так и ее среды должны достичь определенных значений.

Обратная связь означает получение информации о результате управления. Обратная связь может быть отрицательной и положительной.

Отрицательная обратная связь характеризуется тем, что выходной сигнал, воздействующий на вход системы, имеет противоположный знак по отношению к входному, вызывающему изменение состояния системы. Системы с отрицательной обратной связью обычно предназначены для поддержания ее в устойчивом состоянии.

Положительная обратная связь характеризуется тем, что выходной сигнал, подаваемый на вход в качестве обратной связи, имеет одинаковый знак с входным сигналом. Системы с положительной обратной связью неустойчивы.

Свойством адаптивности обладает система, имеющая управление с обратной связью, которая отличается наличием специального адаптивного механизма накапливающего и анализирующего информацию о прошлых управленческих ситуациях, вырабатывающего новое поведение. Адаптивное управление присуще сложным системам, которым в процессе управления приходится изменять программы и стратегии поведения путем обучения. Теория адаптивного управления пока не получила большого развития, в следствие чрезвычайной сложности формирования процессов обучения.

Открытость - означает, что система имеет связь со средой.

Закрытость – система не имеет связи со средой.

Пример. Банк есть система. Внешняя среда банка - система инвестиций, финансирования, трудовых ресурсов, нормативов и т.д. Входные воздействия - характеристики (параметры) этой системы. Внутренние состояния системы - характеристики финансового состояния. Выходные воздействия - потоки кредитов, услуг, вложений и т.д. Функции системы - банковские операции, например, кредитование. Функции системы также зависят от характера взаимодействий системы и внешней среды. Множество выполняемых банком (системой) функций зависят от внешних и внутренних функций, которые могут быть описаны (представлены) некоторыми числовыми и/или нечисловыми, например, качественными, характеристиками или характеристиками смешанного, качественно-количественного характера.

Цель исследования заключается в поиске наиболее эффективных вариан­тов построения системы управления и организации ее функционирования и развития. Объектом исследования является система управления. Предметом исследования является проблема. Проблема — это реальное противоречие, требующее своего разрешения. Функционирование системы управления характеризуется множеством разнообразных проблем, которые выступают как противоречие стратегии и тактики управления, условий рын­ка и возможностей фирмы, квалификации персонала и потребностей в ин­новациях и пр. Различают три подхода к исследованию систем.

Метод «Черного ящика».

В теории, да и в практике часто бывает достаточно иметь только часть информации об объекте. Например, когда мы не знаем текущего цифрового значения точного времени (проблема – незнание точного времени, цель – не опоздать куда-либо), то достаточно посмотреть на часы, не задумываясь при этом об их внутреннем устройстве и источнике поступления энергии для их работы.

В приведенном примере назначение часов (цель их существования) – показывать точное время в произвольный момент и тем самым воздействовать на внешнюю по отношению к ним среду. Если следовать первому определению системы, то система является средством, а следовательно, существуют возможности воздействовать на это средство из внешней среды (уточнять ход, снабжать энергией, наблюдать и т. д.).

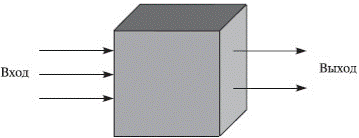

Графически отмеченные взаимодействия системы с внешней средой представлены на рис.1.

Рис.1. Модель «черного ящика»

Содержимое системы в данном случае неизвестно (или не представляет интереса для внешней среды), но этого достаточно для решения возникшей проблемы. Например, при употреблении таблетки анальгина не обязательно знать состав самой таблетки и представлять механизм воздействия ее компонентов на организм, а важно то, что при этом проходит головная боль.

Другими словами, важно определить, что нужно на входе в систему и что должно быть на выходе из нее, и неважно – что находится внутри системы. Поэтому приведенную модель часто называют моделью «черного ящика».

Понятие «черный ящик» было предложено У. Р. Эшби. В кибернетике оно позволяет изучать поведение систем, т. е. их реакций на разнообразные внешние воздействия, и в то же время абстрагироваться от их внутреннего устройства. Таким образом, система изучается не как совокупность взаимосвязанных элементов, а как нечто целое, взаимодействующее со средой на своих входах и выходах. Метод «черного ящика» применим в различных ситуациях.

Этот способ используется при недоступности внутренних процессов системы для исследования. Например, изучение деятельности новых лекарственных средств. Метод «черного ящика» используется при исследовании систем, все элементы и связи которых в принципе доступны, но либо многочисленны и сложны, что приводит к огромным затратам времени и средств при непосредственном изучении, либо такое изучение недопустимо по каким-либо соображениям. Примерами могут служить проверка на готовность к эксплуатации автоматической телефонной станции, которая проводится путем «прозванивания», а не непосредственно проверкой всех блоков, схем и т. д.

Исследование с помощью метода «черного ящика» заключается в том, что осуществляется предварительное наблюдение за взаимодействием системы с внешней средой и установление списка входных и выходных воздействий, среди которых выделяются существенные воздействия. Затем осуществляется выбор входов и выходов для исследования с учетом имеющихся средств воздействия на систему и средств наблюдения за ее поведением. На следующем этапе производятся воздействие на входы системы и регистрация ее выходов. В процессе изучения наблюдатель и «черный ящик» образуют систему с обратной связью, а первичные результаты исследования – множество пар состояний входа и выхода, анализ которых позволяет установить между ними причинно-следственную связь.

В настоящее время известны два вида «черных ящиков». К первому виду относят любой «черный ящик», который может рассматриваться как автомат, называемый конечным или бесконечным. Поведение таких «черных ящиков» известно.

Ко второму виду относятся такие «черные ящики», поведение которых может быть наблюдаемо только в эксперименте. В таком случае в явной или неявной форме высказывается гипотеза о предсказуемости поведения «черного ящика» в вероятностном смысле. Без предварительной гипотезы невозможно любое обобщение или, как говорят, невозможно сделать индуктивное заключение на основе экспериментов с «черным ящиком».

Таким образом, «черный ящик» – это система, в которой входные и выходные величины известны, а внутреннее устройство ее и процессы, происходящие в ней, не известны. Можно только изучать систему по ее входам и выходам, но подобное изучение не позволяет получить полного представления о внутреннем устройстве системы, поскольку одним и тем же поведением могут обладать различные системы. Следует подчеркнуть, что главной причиной множественности входов и выходов модели «черного ящика» является то, что всякая реальная система, как и любой объект, взаимодействует с объектами внешней среды неограниченное число раз и по разному поводу. Пример с часами можно дополнить такой информацией: часы могут иметь различные «выходы» во внешнюю среду – удобство ношения, прочность, гигиеничность, точность, красота, габариты и т. д.

Примеры: использование производительных функций (на входе ресурсы, а на выходе как результат функционирования – валовый внутренний продукт)

Системотехника

Системотехника – дисциплина, изучающая вопросы создания, испытаний и эксплуатации сложных автоматизированных систем.

Этот термин был предложен в 1962 г. Ф.Е. Темниковым (основателем первой в стране кафедры системотехники в Московском энергетическом институте) при переводе книги Г. Гуда и Р. Макола как эквивалент английского «System Engineering».

В рамках данной дисциплины решаются задачи прикладного исследования, связанные с планированием и созданием сложных систем управления. В основе исследования операций лежат такие методы, как:

• теория игр – метод моделирования оценки воздействия принятого решения на конкурентов. Игровые модели используются для прогнозирования реакции конкурентов на изменение цен, новые компании поддержки сбыта, предложения дополнительного обслуживания, модификацию и освоение новой продукции.

• теория вероятности – метод, который при принятии решений опирается на определение значения вероятности наступления определенных событий с последующим выбором наиболее предпочтительного среди возможных;

• методы линейного программирования: в процессе управления одной из главных является задача нахождения оптимального решения из всех имеющихся вариантов. Для достижения этого решения необходимо наличие определенных ресурсов: финансовых, трудовых, материальных, временных и т.д. Поэтому оптимальным вариантом решения будет являться тот, при котором поставленная цель будет достигнута:

• с минимальными расходами;

• максимальной эффективностью;

• наименьшими затратам времени и усилий. Задачей линейного программирования является достижение оптимального управления.

Моделирование.

Под моделированием понимается процесс исследования реальной системы, включающий построение модели, изучение ее свойств и перенос полученных сведений на моделируемую систему.

Общими функциями моделирования являются описание, объяснение и прогнозирование поведения реальной системы.

Модель – это объект, который имеет сходство в некоторых отношениях с прототипом и служит средством описания и/или объяснения, и/или прогнозирования поведения прототипа. Важнейшим качеством модели является то, что она дает упрощенный образ, отражающий не все свойства прототипа, а только те, которые существенны для исследования.

Можно выделить три основные области применения моделей: обучение, научные исследования, управление.

Основой построения методики анализа и синтеза систем в конкретных условиях является соблюдение принципов системного анализа.

Принципы системного анализа - это некоторые положения общего характера, являющиеся обобщением опыта работы человека со сложными системами.

1. Принцип конечной цели. Это абсолютный приоритет конечной (глобальной) цели. Принцип имеет несколько правил:

• для проведения системного анализа необходимо в первую очередь сформулировать цель исследования. Расплывчатые, не полностью определенные цели влекут за собой неверные выводы;

• анализ следует вести на базе первоочередного уяснения основной цели (функции, основного назначения) исследуемой системы, что позволит определить ее основные существенные свойства, показатели качества и критерии оценки;

• при синтезе систем любая попытка изменения или совершенствования должна оцениваться относительно того, помогает или мешает она достижению конечной цели;

• цель функционирования искусственной системы задается, как правило, системой, в которой исследуемая система является составной частью.

2. Принцип измерения. О качестве функционирования какой-либо системы можно судить только применительно к системе более высокого порядка. Другими словами, для определения эффективности функционирования системы надо представить ее как часть более общей и проводить оценку внешних свойств исследуемой системы относительно целей и задач суперсистемы.

3.Принцип эквифинальности. Система может достигнуть требуемого конечного состояния, не зависящего от времени и определяемого исключительно собственными характеристиками системы при различных начальных условиях и различными путями. Это форма устойчивости по отношению к начальным и граничным условиям.

4.Принцип единства. Это совместное рассмотрение системы как целого и как совокупности частей (элементов). Принцип ориентирован на «взгляд внутрь» системы, на расчленение ее с сохранением целостных представлений о системе.

5.Принцип связности. Рассмотрение любой части совместно с ее окружением подразумевает проведение процедуры выявления связей между элементами системы и выявление связей с внешней средой (учет внешней среды). В соответствии с этим принципом систему в первую очередь следует рассматривать как часть (элемент, подсистему) другой системы, называемой суперсистемой или старшей системой.

6.Принцип модульного построения. Полезно выделение модулей в системе и рассмотрение ее как совокупности модулей. Принцип указывает на возможность вместо части системы исследовать совокупность ее входных и выходных воздействий (абстрагирование от излишней детализации).

7.Принцип иерархии. Полезно введение иерархии частей и их ранжирование, что упрощает разработку системы и устанавливает порядок рассмотрения частей.

8.Принцип функциональности. Это совместное рассмотрение структуры и функции с приоритетом функции над структурой. Принцип утверждает, что любая структура тесно связана с функцией системы и ее частей. В случае придания системе новых функций полезно пересматривать ее структуру, а не пытаться втиснуть новую функцию в старую схему. Поскольку выполняемые функции составляют процессы, то целесообразно рассматривать отдельно процессы, функции, структуры. В свою очередь, процессы сводятся к анализу потоков различных видов:

• материальный поток;

• поток энергии;

• поток информации;

• смена состояний.

С этой точки зрения структура есть множество ограничений на потоки в пространстве и во времени.

9.Принцип развития. Это учет изменяемости системы, ее способности к развитию, адаптации, расширению, замене частей, накапливанию информации. В основу синтезируемой системы требуется закладывать возможность развития, наращивания, усовершенствования. Обычно расширение функций предусматривается за счет обеспечения возможности включения новых модулей, совместимых с уже имеющимися. С другой стороны, при анализе принцип развития ориентирует на необходимость учета предыстории развития системы и тенденций, имеющихся в настоящее время, для вскрытия закономерностей ее функционирования.

Одним из способов учета этого принципа разработчиками является рассмотрение системы относительно ее жизненного цикла. Условными фазами жизненного цикла ИС являются проектирование, изготовление, ввод в эксплуатацию, эксплуатация, наращивание возможностей (модернизация), вывод из эксплуатации (замена), уничтожение.

Отдельные авторы этот принцип называют принципом изменения (историчности) или открытости. Для того чтобы система функционировала, она должна изменяться, взаимодействовать со средой.

10.Принцип децентрализации. Это сочетание в сложных системах централизованного и децентрализованного управления, которое, как правило, заключается в том, что степень централизации должна быть минимальной, обеспечивающей выполнение поставленной цели.

Недостаток децентрализованного управления – увеличение времени адаптации системы. Он существенно влияет на функционирование системы в быстро меняющихся средах. То, что в централизованных системах можно сделать за короткое время, в децентрализованной системе будет осуществляться весьма медленно.

Недостатком централизованного управления является сложность управления из-за огромного потока информации, подлежащей переработке в старшей системе управления. Поэтому в сложной системе обычно присутствуют два уровня управления. В медленно меняющейся обстановке децентрализованная часть системы успешно справляется с адаптацией поведения системы к среде и с достижением глобальной цели системы за счет оперативного управления, а при резких изменениях среды осуществляется централизованное управление по переводу системы в новое состояние.

11.Принцип неопределенности. Это учет неопределенностей и случайностей в системе. Принцип утверждает, что можно иметь дело с системой, в которой структура, функционирование или внешние воздействия не полностью определены. Сложные открытые системы не подчиняются вероятностным законам. В таких системах можно оценивать «наихудшие» ситуации и рассмотрение проводить для них. Этот способ обычно называют методом гарантируемого результата. Он применим, когда неопределенность не описывается аппаратом теории вероятностей. При наличии информации о вероятностных характеристиках случайностей (математическое ожидание, дисперсия и т.д.) можно определять вероятностные характеристики выходов в системе.

Перечисленные принципы обладают очень высокой степенью общности. Для непосредственного применения исследователь должен наполнить их конкретным содержанием применительно к предмету исследования. Такая интерпретация может привести к обоснованному выводу о незначимости какого-либо принципа. Однако знание и учет принципов позволяют лучше увидеть существенные стороны решаемой проблемы, учесть весь комплекс взаимосвязей, обеспечить системную интеграцию.

Структура системного анализа.

Общий подход к решению проблем может быть представлен как цикл. При этом в процессе функционирования реальной системы выявляется проблема практики как несоответствие существующего положения дел требуемому. Для решения проблемы проводится системное исследование (декомпозиция, анализ и синтез) системы, снимающее проблему.

В ходе синтеза осуществляется оценка анализируемой и синтезируемой систем. При таком представлении становится очевидным еще один аспект определения системы: система есть средство решения проблем.

Проблема проведения дeкомпoзиции состоит в том, что в сложных системах отсутствует однозначное соответствие междузаконом функционирования подсистем и алгоритмом, его реализующим. Поэтому осуществляется формирование нескольких вариантов (или одного варианта, если система отображена в виде иерархической структуры) декомпозиции системы.

На этапе анализа, обеспечивающем формирование детального представления системы, осуществляются:

1. Функционально-структурный анализ существующей системы, позволяющий сформулировать требования к создаваемой системе. Он включает уточнение состава и законов функционирования элементов, алгоритмов функционирования и взаимовлияний подсистем, разделение управляемых и неуправляемых характеристик, задание пространства состояний Z, задание параметрического пространства Т, в котором задано поведение системы, анализ целостности системы, формулирование требований к создаваемой системе.

2. Морфологический анализ - анализ взаимосвязи компонентов.

3. Генетический анализ - анализ предыстории, причин развития ситуации, имеющихся тенденций, построение прогнозов.

4. Анализ аналогов.

5. Анализ эффективности (по результативности, ресурсоемкости, оперативности). Он включает выбор шкалы измерения, формирование показателей эффективности, обоснование и формирование критериев эффективности, непосредственно оценивание и анализ полученных оценок.

6. Формирование требований к создаваемой системе, включая выбор критериев оценки и ограничений.

Пути совершенствования систем с управлением.

Совершенствование систем с управлением сводится к сокращению длительности цикла управления и повышению качества управляющих воздействий (решений). Эти требования носят противоречивый характер. При заданной производительности систем управления сокращение длительности цикла управления приводит к необходимости уменьшения количества перерабатываемой информации, а следовательно, к снижению качества решений. Одновременное удовлетворение требований возможно лишь при условии, что будет повышена производительность управляющей системы и систем связи по передаче и переработке информации, причем повышение производительности обоих элементов должно быть согласованным. Это исходное положение для решения вопросов по совершенствованию управления.

Основными путями совершенствования систем с управлением являются:

1. Оптимизация численности управленческого персонала.

2. Использование новых способов организации работы систем управления.

3. Применение новых методов решения управленческих задач.

4. Изменение структуры систем управления.

5. Перераспределение функций и задач в управляющей системе.

6. Механизация управленческого труда.

7. Автоматизация.

Рассмотрим каждый из путей.

1. Управляющая система - это прежде всего люди. Самый естественный путь, позволяющий поднять производительность, - увеличить число людей. Так и поступали длительное время. В результате численность управленческого персонала возрастала. Количество информации, которую надо перерабатывать каждому человеку во многих современных системах, настолько возросло, что далеко выходит за пределы человеческих возможностей. Поэтому дальнейшее увеличение численности людей, занятых в управлении, уже не может привести к повышению его эффективности. С ростом числа должностных лиц в УС неизбежно дробление функций управления. До некоторых пор координация работы управленческого персонала была возможна путем прямых связей между исполнителями. Затем появляется необходимость в специальном аппарате, осуществляющем эту координацию. Возникают потоки информации внутри самой УС. На их обслуживание требуются новые люди. Эффективность управления не повышается, а даже падает. Теоретические исследования о тенденциях роста численности управленческого персонала подтверждаются и статистикой: за последние годы рост составил до 40%.

Выход из данной ситуации возможен за счет:

А) повышения уровня знаний, компетентности, квалифицированности и способности быстро и качественно решать проблемы у сотрудников

Б) разработка автоматизированных систем, в том числе для управления бизнесом, т.е. использование в работе программных продуктов и решений для управления бизнесом мировых лидеров по поставке программных решений (SAP)

2. Организация работы управленческого персонала постоянно совершенствуется. Так, в органах управления используются методы параллельного сетевого планирования и управления с использованием компьютерных средств системного анализа, когда нижестоящие органы приступают к выработке решения на основе предварительных распоряжений, отданных ЛПР, не дожидаясь окончания планирования в вышестоящих органах управления. Освоение данного способа позволяет сократить время на разработку планов в несколько раз.

3. Путь применения новых методов решения управленческих задач носит несколько односторонний характер, так как в большинстве случаев направлен на получение более качественных решений и требует увеличения времени.

4. При усложнении объекта управления, как правило, производится замена простой структуры УС на более сложную, чаще всего иерархического типа, при упрощении объекта управления - наоборот. Изменением структуры считается и введение обратной связи в систему. В результате перехода к более сложной структуре функции управления распределяются между большим числом элементов УС и производительность СУ повышается. Совершенствование структуры систем является довольно эффективным путем. Однако число возможных типовых структур для каждой конкретной системы сравнительно невелико, и к настоящему времени большинство сложных систем имеют такие структуры, изменение которых просто нецелесообразно.

Пример. Ведение бизнеса на современном этапе связано с определенными рисками. Поэтому в структуре предприятий возникают подразделения для управления рисками. В условиях объективного существования риска и связанных с ним финансовых, моральных и др. потерь возникает потребность в определенном механизме, который позволил бы наилучшим из возможных способов с точки зрения поставленных предпринимателем целей учитывать риск при принятии и реализации хозяйственных решений.

Таким механизмом является управление риском (риск — менеджмент).

Управление риском можно охарактеризовать как совокупность методов, приемов и мероприятий, позволяющих в определенной степени прогнозировать наступление рисковых событий и принимать меры к исключению или снижению отрицательных последствий наступления таких событий.

Наиболее общими, широко используемыми и эффективными методами предупреждения и снижения риска являются:

- страхование;

- резервирование средств;

- диверсификация;

- лимитирование.

Страхование является одним из наиболее распространенных способов снижения рисков.

В общем случае страхование — это соглашение, согласно которому страховщик (например, какая-либо страховая компания) за определенное вознаграждение (страховую премию) принимает на себя обязательство возместить убытки или их часть (страховую сумму) страхователю (например, хозяину какого-либо объекта), произошедшие вследствие предусмотренных в страховом договоре опасностей и/или случайностей (страховой случай), которым подвергается страхователь или застрахованное имущество.

Таким образом, страхование представляет собой совокупность экономических отношений между его участниками по поводу формирования за счет денежных взносов целевого страхового фонда и использования его для возмещения ущерба и выплаты страховых сумм.

Резервирование средств, как способ снижения отрицательных последствий наступления рисковых событий, состоит в том, что предприниматель создает обособленные фонды возмещения убытков за счет части собственных оборотных средств.

Как правило, такой способ снижения рисков предприниматель выбирает в случаях, когда, по его мнению, затраты на резервирование средств меньше, чем стоимость страховых взносов при страховании.

Так, например, крупной нефтяной компании, владеющей сотнями танкеров, потеря одного танкера в год (что само по себе маловероятно) обойдется дешевле, чем выплата страховых взносов за все танкеры.

Диверсификация представляет собой процесс распределения инвестируемых средств между различными объектами вложения, которые непосредственно не связаны между собой.

Так, например, вкладывая деньги в акции одной компании, инвестор оказывается зависимым от колебаний ее курсовой стоимости. Если он вложит свой капитал в акции нескольких компаний, то эффективность также будет зависеть от курсовых колебаний, но только не каждого курса, а усредненного. Средний же курс, как правило, колеблется меньше, поскольку при повышении курса одной из ценных бумаг курс другой может понизиться (и наоборот), и колебания могут взаимно погаситься.

Примером диверсификации может служить хранение свободных денежных средств в различных банках.

Лимитирование представляет собой установление системы ограничений как сверху, так и снизу, способствующей уменьшению степени риска.

В предпринимательской деятельности лимитирование применяется чаще всего при продаже товаров в кредит, предоставлении займов, определении сумм вложения капиталов и т.п. В первую очередь это относится к денежным средствам — установление предельных сумм расходов, кредита, инвестиций и т.п. Так, например, ограничение размеров выдаваемых кредитов одному заемщику позволяет уменьшить потери в случае невозврата долга.

5. Если подчиненные УС могут решать самостоятельно очень ограниченный круг задач, то, следовательно, центральный управляющий орган будет перегружен, и наоборот. Необходим оптимальный компромисс между централизацией и децентрализацией. Решить эту проблему раз и навсегда невозможно, так как функции и задачи управления в системах непрерывно изменяются.

6. Поскольку информация всегда требует определенного материального носителя, на котором она фиксируется, хранится и передается, то, очевидно, необходимы физические действия по обеспечению информационного процесса в СУ. Использование различных средств механизации позволяет значительно повысить эффективность этой стороны управления. К средствам механизации относятся средства для выполнения вычислительных работ, передачи сигналов и команд, документирования информации и размножения документов. В частности, использование компьютеров в качестве пишущей машинки относится к механизации, а не к автоматизации управления.

7. Сущность автоматизации заключается в использовании компьютеров и компьютерных технологий для усиления интеллектуальных возможностей лица, принимающего решения. Автоматизация предполагает комплексное использование экономико-математических методов и средств вычислительной техники в процессе управления. Это предоставляет возможность эффективно перерабатывать управленческую информацию, лучше увязывать происходящие в производстве процессы. Внедрение автоматизации в управление позволяет разгрузить человека от монотонного труда, а иногда и устранить ошибки, допущенные человеком в процессах подготовки и переработки информации. Путь автоматизации - логическое продолжение организационно-экономического пути.

Для общей оценки качества управления применяются такие критерии, как оперативность, оптимальность и эффективность.

Все рассмотренные ранее пути ведут так или иначе к повышению производительности управляющей системы и систем связи, но, что принципиально, не повышают производительность умственного труда. В этом заключается их ограниченность.

Тема 7. Основы оценки сложных систем. Основные типы шкал измерения.

Тема 8. Показатели и критерии оценки систем. Виды критериев качества. Шкала уровней качества систем с управлением. Показатели и критерии эффективности функционирования систем.

Тема 9. Методы качественного оценивания систем. Методы типа «мозговая атака» или коллективная генерация идей.

Тема 10. Методы типа сценариев, метод экспертных оценок. Методы типа Дельфи, методы типа дерева целей, морфологические методы.

Тема 11. Методы количественного оценивания систем, классификация.

Тема 12. Аксиомы теории управления. Принцип необходимого разнообразия Эшби. Основы теории управления системой.

Тема 13. Модели основных функций организационно-технического управления. Организационная структура систем с управлением.

Основные типы шкал измерения.

Разработка и эксплуатация информационных, телекоммуникационных, энергетических, транспортных и других сложных систем выявили проблемы, решить которые можно лишь на основе комплексной оценки различных по своей природе факторов, разнородных связей, внешних условий и т. д. В связи с этим в системном анализе выделяют раздел «теория эффективности», связанный с определением качества систем и процессов, их реализующих.

В общем случае оценка сложных систем может проводиться для разных целей. Во-первых, для оптимизации - выбора наилучшего алгоритма из нескольких, реализующих один закон функционирования системы. Во-вторых, для идентификации – определения системы, качество которой наиболее соответствует реальному объекту в заданных условиях. В-третьих, для принятия решений по управлению системой.

Выделяют четыре этапа оценивания сложных систем.

Этап 1. Определение цели оценивания. В системном анализе выделяют два типа целей. Качественной называют цель, достижение которой выражается в номинальной шкале или в шкале порядка. Количественной называют цель, достижение которой выражается в количественных шкалах. Определение цели должно осуществляться относительно системы, в которой рассматриваемая система является элементом (подсистемой).

Этап 2. Измерение свойств систем, признанных существенными для целей оценивания. Для этого выбираются соответствующие шкалы измерений свойств и всем исследуемым свойствам систем присваивается определенное значение на этих шкалах.

Этап 3. Обоснование предпочтений критериев качества и критериев эффективности функционирования систем на основе измеренных на выбранных шкалах свойств.

Этап 4. Собственно оценивание. Все исследуемые системы, рассматриваемые как альтернативы, сравниваются по сформулированным критериям и в зависимости от целей оценивания ранжируются, выбираются, оптимизируются и т.д.

Дата добавления: 2014-01-20
