Сепараторы пыли

Предназначены для разделения мельничного продукта на тонкую (сотовую) пыль, направляемую на сжигание, и крупную часть, возвращаемую в мельницу.

Все сепараторы, используемые в энергетике, являются воздушно-проходными, где разделение пыли по крупности происходит под действием противоположно направленных массовой силы и силы аэродинамического сопротивления потока.

Классификация сепараторов ведется по виду массовой силы действующей на частицу:

а. цетробежные (массовая сила - центробежная).

1 ступень – инерционно-гравитационная, 2 ступень – центробежная (разделение происходит за счет действия центробежных сил);

б. инерционные (массовая сила-сила инерции)

в. гравитационные (массовая сила-сила веса).

в)

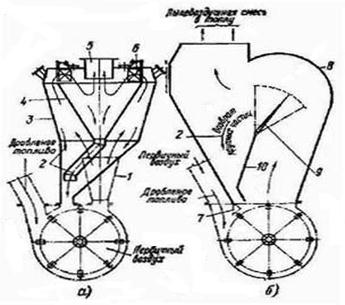

1 – короб подачи пылевоздушной смеси в сепаратор; 2 – возврат крупных частиц топлива в мельницу; 3 – наружный конус; 4 – внутренний конус; 5 – пылевыдающий патрубок; 6 – регурирующие створки; 7 – разделительная перегородка; 8 –корпус; 9 – шибер; 10 – внутренняя перегородка.

Рис. Молотковая мельница ММА с гравитационным (шахтным) сепаратором: 1- ротор; 2- било; 3- корпус мельницы; 4- подача горячего воздуха; 5- шахта (сепаратор); 6- загрузка исходного угля; 7- подача пыли в топку (амбразура)

Основные показатели эффективности работы сепараторов пыли

При работе сепаратора необходимо стремиться к максимальному выделению мелких частиц из мельничного продукта в готовую пыль и к минимальному проскоку в неё грубых частиц.

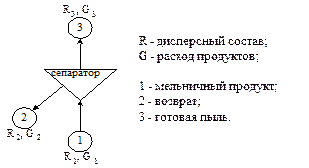

Используются следующие показатели:

1. - кратность циркуляции;

2. - средний вынос;

3. - коэффициент улучшения структуры готовой пыли (n₃ и n₁ – коэффициенты равномерности структуры);

4. - регулируемость.

Наиболее полную характеристику работы сепараторов дает кривая парциальных выносов (КПВ)– зависимость парциального выноса в готовый продукт от размера частиц:

Величина парциального выноса показывает вероятность попадания частиц размера δ в готовый продукт.

где δ_гр –граничный размер сепаратора (мкм), для которого φ_δгр = 0,5

δ_пр –предельный размер сепаратора (мкм), для которого φ_δпр = 0

Перестроим кривую парциальных выносов в безразмерном виде:

φ_δ = f(δ/ δ_гр)= f(х)

По степени приближения реальной кривой к идеальной можно судить об эффективности работы сепаратора.

Численная интерпретация КПВ:

1) - КПД сепаратора (площадь под кривой φ_δ для Х=0-1)– показывает степень извлечения мелких частиц в готовый продукт (-для идеального сепаратора);

2) - степень проскока крупных частиц в готовый продукт (площадь под кривой φ_δ для Х=1-Х_ПР). Для идеального сепаратора .
