Ультрафиолетовые осветители

Исследование документов таможенного обеспечения в невидимых, не воспринимаемых человеческим глазом лучах, к которым относятся и ультрафиолетовые лучи (УФ-лучи), является достаточно эффективным средством проверки их подлинности и целостности, т.к. оптические свойства веществ в этих лучах отличаются от их свойств в видимом свете.

УФ-лучи в спектре электромагнитных волн занимают интервал длин волн от 10 миллимикрон (нанаметров, нм) до 400 нм. Благодаря способности вызывать люминесценцию, использование УФ-лучей позволяет различать материалы, имеющие одинаковый внешний вид при наблюдении в видимом свете. Из-за различного химического состава по-разному люминесцируют некоторые сходные, близкие по цвету красители, а также места вытравливании записей.

Ультрафиолетовый осветитель представляет собой наполненный инертным газом (например, аргоном) кварцевый сосуд, на внутреннюю поверхность которого нанесено небольшое количество распылённой ртути и в который вмонтированы электроды. При подаче напряжения на электроды образуются пары ртути, через которые проходят электроны, вызывая световой поток, богатый УФ-лучами. Поскольку обычное стекло в значительной степени поглощает УФ-лучи.то фильтр, поглощающий видимый свет, делают, как правило, из кварца или специального вида стекла.

В качестве ультрафиолетовых осветителей таможенные органы в настоящее время используют три модификации фонарей.

Одна из этих моделей - УФ-фонарь "Паломар" (фирма-поставщик "Helling", Германия), которой оснащались таможни в период 1981-82гг. (Рис. 1.4.). Это достаточно габаритный фонарь размерами: 380х60х90мм и весом 710г. Он состоит из преобразователя напряжения, находящегося в одном корпусе с аккумуляторными источниками питания, и двух сменных ламп. Одна из них является источником люминесцентного освещения для исследований в видимом свете, другая, устанавливаемая на её место, для создания УФ-излучения. Угол излучения в горизонтальной плоскости составляет 210 градусов, в вертикальной-150 градусов.

Расстояние, с которого обеспечивается нормальная освещённость объекта, составляет 16см. На защитных баллонах ламп и крышках батарейного отсека установлены резиновые уплотнители, что позволяет использовать фонарь во влажных и взрывоопасных средах. Мощность потребляемая лампой, составляет 6 вт. На корпусе фонаря установлен достаточно сильный магнит, с помощью которого фонарь можно крепить к металлическим конструкциям, чтобы освободить руки оперативного работника. Фонарь может работать в интервале рабочих температур от - 5 до + 50 градусов С°. Длительность непрерывной работы фонаря при полностью заряженных аккумуляторах - не менее 2-х часов. Для подзарядки источников питания к фонарю придаётся сетевое зарядное устройство, обеспечивающее цикл зарядки аккумуляторов - 15 час. Вес его - 640 г.

Из-за достаточно больших габаритов и веса, фонарь практически очень редко использовался в оперативных условиях.

Второй моделью УФ-фонаря, применяемой в оперативной работе таможенных органов, является модель "81600", фирма-поставщик "Helling" (Германия). Внешний вид фонаря представлен на Рис. 1.5. Этот УФ-фонарь, в отличие от осветителя "Паломар", - карманного типа, работает в длинноволновом диапазоне ультрафиолетового излучения.

Фонарь состоит из пластмассового корпуса и УФ-лампы, защищённой от механических повреждений съёмным прозрачным пластмассовым колпачком. На лицевой верхней части корпуса установлен тумблер включения фонаря. На торцевой части корпуса укреплён ремень для переноски.

УФ-фонарь "81600" имеет следующие тактике-технические параметры:

Длительность непрерывной работы при полной зарядке аккумуляторов, мин 120

Угол излучения в горизонтальной плоскости, град 200

Угол излучения в вертикальной плоскости, град 150

Расстояние, с которого обеспечивается достаточное освещение исследуемой зоны, см 5

Мощность, потребляемая УФ-лампой, Вт 4

Интервал рабочих температур, град -5 - +50 С

Питание

4 никель-кадмиевых аккумулятора

Габариты, мм

160x50x20

Масса, г 180

В комплект УФ-осветителя модели "81600" входит зарядное устройство, обеспечивающее цикл полной зарядки аккумуляторов в течение 8 часов, среднее количество зарядно-разрядных циклов аккумуляторов - 1000. Габариты его -210х100х500мм, вес-500г. Конструктивно зарядное устройство выполнено в виде прямоугольной пластмассовой коробки, на верхней части которой установлены: крышка, закрывающая доступ в пятисекционный аккумуляторный отсек, четыре светодиода индикации тока заряда, тумблер переклю­чения рода работы и сигнальная лампочка, индицирующая напряжение на аккумуляторах. Малогабаритный, лёгкий, с достаточной мощностью УФ-излучения и временем непрерывной работы УФ-фонарь модели "81600" отлично зарекомендовал себя в оперативной практике проверки подлинности таможенных документов и целостности атрибутов таможенного обеспечения.

В настоящее время завершается разработка отечественного аналога этой модели под шифром "Поиск". Все детали его будут выполнены на отечественной элементной базе за исключением УФ-лампы. К сожалению, УФ-лампы такого размера и с такими техническими параметрами отечественная промышленность не выпускает, поэтому УФ-фонари "Поиск" будут оснащаться специально для них закупленными в Германии лампами.

Вместе с тем, опыт оперативной работы показывает, что и модель "81600" не во всех случаях удовлетворяет условиям, в которых работают сотрудники оперативных подразделений тамо­жен. Зачастую при проверке таможенных документов и атрибутов таможенного обеспечения в сочетании с ультрафиолетовым излучением требуется (попеременно) проведение осмотра в видимых лучах. Это заставляет использовать отдельно ещё и карманные электро-фонари, что вызывает определенные затруднения и неудобства при проведении контроля.

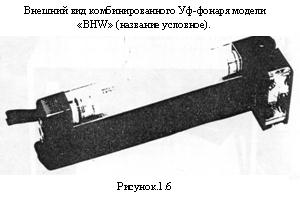

Эти недостатки полностью исключены в новой модели ком­бинированного УФ-фонаря типа "BHW" (название условное), которым будут снабжаться таможенные органы Казахстана (Рис. 1.6). Фонарь выполнен в виде комбинации 3-х осветителей: собственно ультрафиолетового, имеющего полностью аналогичные технические параметры УФ-фонарей модели "81600" (даже используется один и тот же тип УФ-лампы); фонаря видимого освещения, выполненного в виде поворачивающейся головки с лампочкой и отражателем (угол поворота головки от +90 до -45 град.) и мигающего фонаря-"маячка" (частота мигания - 2 сек).

На лицевой панели расположен четырёхпозиционный переклю­чатель, обеспечивающий последовательное включение каждого из осветителей. Габариты фонаря - 220х55х24мм, вес -160г. Питается фонарь от 4-х никель-кадмиевых аккумуляторов типа RI4, подзарядка которых может производиться без их изъятия из корпуса через специальный разъём. Длительность непрерывной работы при полностью заряженных аккумуляторах - не менее 2-х часов. Фонарь снабжён ремешком для переноски.
