Утечка информации по цепям заземления

• Возможность утечки информации, связанная с цепями заземления, обусловлена также наличием электромагнитного поля опасного сигнала в грунте вокруг заземлителя. Из-за большого затухания, вносимого грунтом, магнитное поле в землю практически не проникает. Электрическое поле в земле определяется величиной потенциала заземлителя и параметрами грунта, где происходит растекание тока опасного сигнала. С помощью дополнительных заземлителей можно осуществить перехват опасного сигнала.

• Утечка информации по цепям электропитания

• Как правило, провода общей сети питания распределяются по различным помещениям, где расположены технические системы, и соединены с различными устройствами. Вследствие этого образуется нежелательная связь между отдельными техническими средствами. Кроме того, провода сети питания являются линейными антеннами, способными излучать или воспринимать электромагнитные поля. На практике значительная часть нежелательных наводок между удаленными друг от друга устройствами происходит с участием сети питания. При этом возможны различные ситуации. В случае асимметричной наводки, когда провода сети питания прокладываются вместе и имеют одинаковые емкости относительно источников и приемников наводки, в них наводятся напряжения, одинаковые по величине и по фазе относительно земли и корпуса приборов.

• Симметричное распространение наводки по цепям электропитания

• Симметричное распространение наводки имеет место в тех случаях, когда на проводах сети индуцируются различные напряжения относительно земли. Тогда между проводами образуется высокочастотная разность потенциалов, и по проводам сети проходят токи наводки в разных направлениях. Вследствие этого в приемнике наводки индуцируются равные по величине обратные по знаку напряжения. Поэтому симметрично распространяющаяся наводка не может проникнуть в высокочастотную часть приемника наводки. Проникновение симметричной наводки через силовой трансформатор путем передачи напряжения, наведенного в первичной обмотке, во вторичную маловероятно вследствие существенных отличий частот сети питания и сигнала наводки. Симметричное распространение наводки опасно только при асимметрии приемника наводки относительно проводов сети питания. Например, если в один из проводов сети питания ввести предохранитель, то провода сети будут иметь разные емкости относительно приемника наводки. Через них будут передаваться напряжения, разность которых приведет к наводке в приемнике.

• Одними из основных устройств, без которых невозможна работа любого технического средства, являются вторичные источники питания, предназначенные для преобразования энергии сети переменного тока или постоянного тока в энергию постоянного или переменного тока с напряжением, необходимым для питания аппаратуры технических средств.

• При определенных условиях вторичные источники питания совместно с подводящими питающими линиями могут создавать условия для утечки информации, циркулирующей в техническом средстве. Несмотря на большое разнообразие конкретных технических решений схем построения таких источников питания, все они содержат в своем составе трансформаторы, выпрямители, сглаживающие фильтры, стабилизаторы и обладают конечным внутренним сопротивлением. При наличии в составе технических средств усилительных каскадов токи усиливаемых в них сигналов замыкаются через вторичный источник электропитания, создавая на его внутреннем сопротивлении падение напряжения, изменяющееся в соответствии с законом изменения усиливаемого (опасного) сигнала.

• При недостаточном затухании в фильтре источника питания это напряжение может быть обнаружено в питающей линии.

• Утечка информации по акустическим каналам

• Наиболее простым способом перехвата речевой информации является подслушивание (прямой перехват). Разведываемые акустические сигналы могут непосредственно приниматься ухом человека, реагирующим на изменение звукового давления, возникающего при распространении звуковой волны в окружающем пространстве. Диапазон частот акустических колебаний, слышимых человеком, от 16-25 Гц до 18-20 кГц в зависимости от индивидуальных особенностей слушателя. Человек воспринимает звук в очень широком диапазоне звуковых давлений, одной из базовых величин этого диапазона является стандартный порог слышимости. Под ним условились понимать эффективное значение звукового давления, создаваемого гармоническим звуковым колебанием частотой F = 1000 Гц, едва слышимым человеком со средней чувствительностью слуха. Порогу слышимости соответствует звуковое давление Р=2×10-5 Па. Верхний предел определяется значением Р = 20 Па, при котором наступает болевое ощущение (стандартный порог болевого ощущения).

• Утечка информации по акустическим каналам

• В случаях, когда уровни звукового давления, создаваемого звуковой волной, ниже порога слышимости, когда нет возможности непосредственно прослушивать речевые сообщения или требуется их зафиксировать (записать), используют микрофон.

• Микрофон является преобразователем акустических колебаний в электрические сигналы. В зависимости от физического явления, приводящего к такому преобразованию, различают основные типы микрофонов:

— электродинамические;

— электромагнитные;

— электростатические;

— пьезоэлектрические;

— магнитострикционные;

— контактные и т.д.

• К микрофонам, используемым в технике акустической разведки, предъявляют высокие требования. Преобразование звука в электрический сигнал должно осуществляться с высокой информационной точностью, необходимо обеспечить высокую разборчивость и узнаваемость речевого сигнала, избежать появления различных искажений в пределах динамического диапазона в заданной полосе частот. Кроме того, микрофоны должны обладать направленными свойствами, высокой чувствительностью и приемлемыми массогабаритными характеристиками.

• При необходимости передать перехваченное речевое сообщение на расстояние используют проводные, радио- и другие каналы, по которым сообщение, преобразованное в электрический, оптический, радио- или другого вида сигнал, передается на пункт прослушивания. В этих случаях используемые устройства называются закладными устройствами для перехвата акустической информации. В состав радиозакладки может быть включено запоминающее устройство, в которое предварительно записывается перехваченная речевая информация. Ее передача в пункт прослушивания в этом случае осуществляется не в реальном масштабе времени, а с определенной временной задержкой, что повышает скрытность радиозакладных устройств.

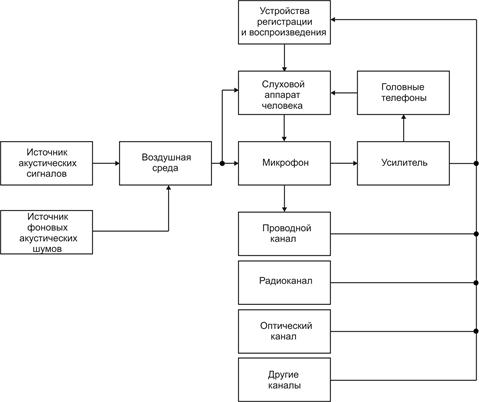

• Схема прямого перехвата акустической информации
