Общие сведения о АЭС

ВВЕДЕНИЕ.

ТРЕБОВАНИЯ, ПРЕДЪЯВЛЯЕМЫЕ К ТРУБОПРОВОДАМ И АРМАТУРЕ

Основные технические термины, применяемые в атомной энергетике

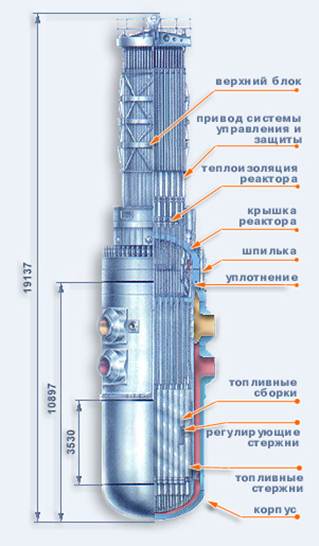

Водо-водяной реактор — реактор, в котором в качестве замедлителя и теплоносителя используется вода с максимальной температурой ниже температуры насыщения, соответствующей минимальному давлению, которое может устанавливаться в контуре теплоносителя при любом нормальном режиме эксплуатации и переходах с одного режима на другой (водо-водяной реактор под давлением).

Парогенератор — сосуд, состоящий из корпуса и системы труб внутри него, служащий для производства пара путем подогрева и испарения питательной воды теплоносителем первого контура.

Компенсатор объема — сосуд, обеспечивающий поддержание рабочего в первом контуре водо-водяных реакторов под давлением путем компенсации температурных изменений объема заполняющей контур воды за счет паровой или газовой подушки.

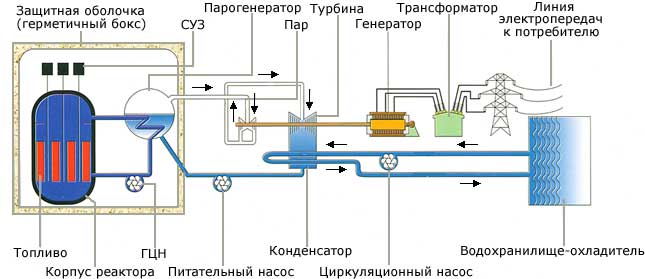

Первый контур — главный циркуляционный контур водо-водяных реакторов под давлением, состоящий из реактора, парогенераторов (теплообменников), главных циркуляционных насосов, арматуры и трубопроводов, объединяющих это оборудование, а также системы компенсации объема.

Система первого контура — главный циркуляционный контур и вспомогательные системы заполнения, дренирования, очистки теплоносителя, разогрева и расхолаживания отдельных технологических петель контура, удаления и хранения радиоактивных сбросов из первого контура.

Термины и определения, указанные выше, непосредственно относятся к ядерным энергетическим установкам (ЯЭУ).

Ниже приводятся термины, охватывающие более широкий круг технических объектов.

Второй контур атомных электростанций — контур, состоящий из паропровода от парогенераторов до главных паровых задвижек турбин и всего оборудования и трубопроводов конденсата, питательной воды, отборного и редуцированного пара.

Рабочее давление — наибольшее избыточное давление, возникающее при нормальной эксплуатации, без учета допустимого кратковременного повышения давления время действия предохранительных устройств.

Условное давление — наибольшее избыточное давление при температуре среды 20 ⁰С, при котором обеспечивается длительная работа арматуры и соединительных частей, имеющих определенные размеры, обоснованные расчетом на прочность при выбранных материалах л характеристиках прочности их при температуре 20 ⁰С.

Испытательное (пробное) давление, при котором оборудование испытывают на прочность и плотность.

Условия работы арматуры АЭС

Условия работы арматуры АЭС в значительной мере определяются типом реактора, видом теплоносителя и энергетическими параметрами рабочего тела.

Особенности паротурбинных установок АЭС заключаются в том, что они работают на насыщенном паре относительно невысоких энергетических параметров, поэтому для АЭС не требуется энергетическая арматура сверхвысоких параметров.

В табл. 1.1 приведены основные параметры АЭС с реактором ВВЭР-1000.

Таблица 1.1
