Методика IDEF0

Методологии построения моделей предметной области

В основе различных методологий моделирования предметной области ИС лежат принципы последовательной детализации абстрактных категорий. Обычно модели строятся на трех уровнях:

· внешнем (Что должна делать система?) - определение требований пользователей,

· концептуальном (Как должна функционировать система?) - спецификация требований с учетом средств реализации,

· внутреннем (Каким образом будет функционировать система?) - детализированные решения.

Выполняется структурный анализ, выделяются уровни абстракции, выделяются существенные компоненты каждого уровня, применяются формальные правила структурирования и декомпозиции. Существуют различные методологии структурного моделирования предметной области, среди которых следует выделить

· функционально-ориентированные - декомпозиция функций управления,

· объектно-ориентированные методологии - выделение набора взаимосвязанных объектов.

Широко известная методика IDEF рассматривают организацию как набор функций, преобразующий поступающий поток информации в выходной поток. Процесс преобразования информации потребляет определенные ресурсы, функции (методы обработки данных) отделены от самих данных.

Объектный подход позволяет построить более устойчивую к изменениям систему, лучше соответствует существующим структурам организации.



IDEF0 развивает подход SADT (Structured Analysis and Design Technique), разработана в 1981 году в рамках обширной программы автоматизации промышленных предприятий, которая носила обозначение ICAM (Integrated Computer Aided Manufacturing). Целью методики является построение функциональной схемы исследуемой системы, описывающей все необходимые процессы с точностью, достаточной для однозначного моделирования деятельности системы. В основе методологии лежат четыре основных понятия:

· декомпозиция,

· функциональный блок,

· интерфейсная дуга,

· глоссарий.

Декомпозиция (Decomposition) является основным понятием стандарта IDEF0. Принцип декомпозиции применяется при разбиении сложного процесса на составляющие его функции. При этом уровень детализации процесса определяется непосредственно разработчиком модели.

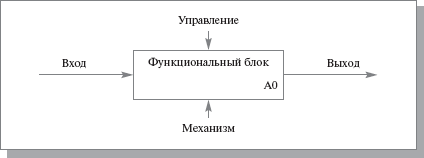

Функциональный блок (Activity Box) - конкретная функция системы, именуется в глагольном наклонении ("производить продукцию"). Каждая сторона функционального блока и стрелка (Arrow) имеют определенное значение (роль):

  • вход (Input)– информация (документ) или товарно-материальная ценность (ТМЦ), преобразуется в ходе выполнения процесса;
  • выход (Output) – преобразованная информация (документ) или созданный ТМЦ;

· управление (Control) – информация или документ, который определяет как должен выполняться бизнес-процесс, как должно происходить преобразование входа в выход;

· механизм (Mechanize) – ресурсы и инфраструктура.

Интерфейсная дуга (Arrow) - информационный или материальный элемент системы, взаимодействующий с функцией, обязательное наличие управляющих и выходных интерфейсных дуг.

Глоссарий (Glossary) - набор терминов и определений, соответствующих.предметной области

Модель IDEF0 всегда начинается с контекстной диаграммы, содержащий единственный функциональный блок и связи системы с внешним информационным и экономическим пространством. Модель имеет определенную цель (Purpose) построения и отражает точку зрения (Viewpoint). В сложной модели выделяют подпроцессы путем декомпозиции функциональных блоков, создается иерархия диаграмм и при этом достигается структурная целостность IDEF0–модели.

Модели имеют различный статус:

· черновик,

· утвержденная модель,

· опубликованная модель.
