Протокол IPv6

Пример

Пример

Пример

Пусть задан IP-адрес 17.239.47.94, маска подсети 255.255.0.0 (другая

форма записи: 17.239.47.94/16).

Требуется определить ID подсети и ID хоста в обеих схемах адресации.

1) Адресация с использованием классов. Двоичная запись IP-адреса имеет вид:

00010001. 11101111. 00101111. 01011110

Так как первый бит равен нулю, адрес относится к классу А. Следовательно, первый байт отвечает за ID подсети, остальные три байта – за

ID хоста:

ID подсети: 17.0.0.0.

ID хоста: 0.239.47.94.

2) Адресация с использованием масок. Запишем IP-адрес и маску подсети в двоичном виде:

IP-address: 17.239.47.94 = 00010001. 11101111. 00101111. 01011110

Subnet mask: 255.255.0.0 = 11111111. 11111111. 00000000. 00000000

Вспомним определение маски подсети: интерпретируем как номер подсети те биты, которые в маске равны 1, т. е. первые два байта. Оставшаяся часть IP-адреса будет номером узла в данной подсети.

ID подсети: 17.239.0.0.

ID хоста: 0.0.47.94.

Номер подсети можно получить другим способом, применив к IP-адресу и маске операцию логического умножения AND:

AND 0101011101010111.. 1111110111111111.. 0000010001010101.. 0001000101010100

00010001. 11101111. 00000000. 00000000

17 239 0 0

В масках количество единиц в последовательности, определяющей границу номера сети, не обязательно должно быть кратным 8.

Задан IP-адрес 192.168.89.16, маска подсети 255.255.192.0 (другая форма записи: 192.168.89.16/18).

Требуется определить ID подсети и ID хоста. Воспользуемся операцией AND:

IP-address: 192.168.89.16= 11000000. 10101000. 01011001. 00010000

Subnet mask: 255.255.192.0 = AND 11111111. 11111111. 11000000. 00000000

subnet ID: 11000000. 10101000. 01000000. 00000000

192 168 64 0

Чтобы получить номер узла, нужно в битах, отвечающих за номер подсети, поставить нули:

Host ID: 00000000. 00000000. 00011001. 00010000 = 0.0.25.16.

Ответ: ID подсети = 192.168.64.0, ID хоста = 0.0.25.16.

Для масок существует важное правило: разрывы в последовательности единиц или нулей недопустимы. Например, не существует маски подсети, имеющей следующий вид:

11111111. 11110111. 00000000. 00001000 (255.247.0.8),

так как последовательности единиц и нулей не являются непрерывными. С помощью масок администратор может структурировать свою сеть, не требуя от поставщика услуг дополнительных номеров сетей.

Допустим, организации выделена сеть класса В: 160.95.0.0 (рис. 3.2).

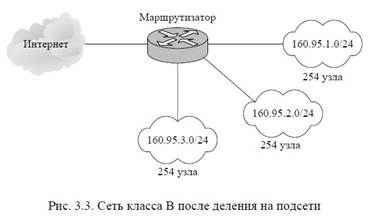

В такой сети может находиться до 65534 узлов. Однако организации требуется 3 независимые сети с числом узлов в каждой не более 254. В этой ситуации можно применить деление на подсети с помощью масок. Например, при использовании маски 255.255.255.0 третий байт адреса будет определять номер внутренней подсети, а четвертый байт – номер узла (см. рис. 3.3).

Маршрутизаторы во внешней сети (Интернете) ничего «не знают» о делении сети 160.95.0.0 на подсети, все пакеты направляются на маршрутизатор организации, который переправляет их в требуемую внутреннюю подсеть.

Использование масок является временным решением проблемы дефицита IP-адресов, так как адресное пространство протокола IP не увеличивается, а количество хостов в Интернете растет с каждым днем. Для принципиального решения проблемы требуется существенное увеличение количества IP-адресов. Используемый в настоящее время и рассматриваемый в данном курсе протокол IP называется IPv4 – протокол IP 4-й версии. Для преодоления ограничений IPv4 был разработан протокол IP 6-й версии – IPv6 (RFC 2373, 2460).

Протокол IPv6 имеет следующие основные особенности:

• длина адреса 128 бит – такая длина обеспечивает адресное пространство 2128, или примерно 3.4·1038 адресов. Такое количество адресов позволит присваивать в обозримом будущем уникальные IP-адреса любым устройствам;

• автоматическая конфигурация – протокол IPv6 предоставляет средства автоматической настройки IP-адреса и других сетевых параметров даже при отсутствии таких служб, как DHCP • встроенная безопасность – для передачи данных является обязательным использование протокола защищенной передачи IPsec. Протокол IPv4 также может использовать IPsec, но не обязан этого делать.

В настоящее время многие производители сетевого оборудования включают поддержку протокола IPv6 в свои продукты, однако преобладающим остается протокол IPv4. Связано это с тем, что IPv6 обратно несовместим с IPv4 и процесс перехода сопряжен с определенными трудностями.
