Разновидности и маркировка фоторезисторов

Полупроводниковые фоторезисторы работают в цепях как постоянного, так и переменного тока. Техническими условиями допускается так же использование фоторезисторов в импульсных режимах, при средней мощности рассеяния, не превышающей максимально-допустимого значения. Фоторезисторы могут работать при больших интенсивностях света, при условии не превышения предельного значения фототока и мощности рассеяния.

Для изготовления серийных фоторезисторов используются различные типы материалов: сернистый кадмий (CdS), селенистый кадмий (CdSe), сернистый свинец (PbS) и селенид свинца (PbSe). Фоторезисторы чувствительные к инфракрасному излучению длинноволнового диапазона изготавливают на основе соединения кадмий-ртуть-теллур и антимонида индия (InSb).

Светочувствительный элемент в некоторых типах фоторезисторов выполнен в виде круглой или прямоугольной таблетки, спрессованной из порошкообразного сульфида или селенида кадмия, в других он представляет собой тонкий слой полупроводника, нанесенного на стеклянное основание. В том и другом случае с полупроводниковым материалом соединены два металлических вывода. В зависимости от назначения фоторезисторы имеют различное конструктивное оформление. Иногда это просто пластина полупроводника на стеклянном основании с токонесущими выводами, в других случаях фоторезистор имеет пластмассовый корпус с жесткими штырьками. Среди таких фоторезисторов следует особо отметить ФСК-6, приспособленный для работы от отраженного света, для чего его корпус имеет в центре отверстие для прохождения света к отражающей поверхности. Выпускаются фоторезисторы в металлическом корпусе с цоколем, напоминающим ламповый, или в корпусе, как у герметизированных конденсаторов или транзисторов. Малогабаритные пленочные фоторезисторы выпускаются в пластмассовых и металлических корпусах с влагозащитным покрытием светочувствительного элемента прозрачными эпоксидными смолами.

Конструкция монокристаллического и пленочного фоторезисторов показана на рис. 19, 20.

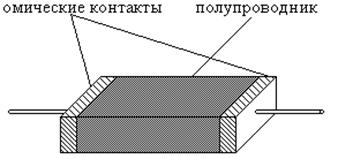

Рис. 19. Монокристаллический фоторезистор

Рис. 20. Пленочный фоторезистор

Основным элементом фоторезистора является в первом случае монокристалл, а во втором – тонкая пленка полупроводникового материала.

Если фоторезистор включен последовательно с источником напряжения (рис. 21) и не освещен, то в его цепи будет протекать темновой ток

I _Т = E /(R _Т + R _Н),

где Е – э. д. с. источника питания; R _Т – величина электрического сопротивления фоторезистора в темноте, называемая темновым сопротивлением; R _Н – сопротивление нагрузки

.

Рис. 21. Схема включения для измерения параметров и характеристик фоторезисторов

При освещении фоторезистора энергия фотонов расходуется на перевод электронов в зону проводимости. Количество свободных электронно-дырочных пар возрастает, сопротивление фоторезистора падает и через него течет световой ток

I_С = E /(R_С + R _Н).

Разность между световым и темновым током дает значение тока I ф, получившего название первичного фототока проводимости I _Ф = I_С – I _Т.

Когда лучистый поток мал, первичный фототок проводимости практически безынерционен и изменяется прямо пропорционально величине лучистого потока, падающего на фоторезистор. По мере возрастания величины лучистого потока увеличивается число электронов проводимости. Двигаясь внутри вещества, электроны сталкиваются с атомами, ионизируют их и создают дополнительный поток электрических зарядов, получивший название вторичного фототока проводимости. Увеличение числа ионизированных атомов тормозит движение электронов проводимости. В результате этого изменения фототока запаздывают во времени относительно изменений светового потока, что определяет некоторую инерционность фоторезистора.

Многие фоторезисторы, представленные в справочнике, имеют старое обозначение, состоящее из двух букв: ФС, последующей буквы, указывающей на материал фоточувствительного элемента (K-CdS, Д-CdSe, A-PbS); цифры — указание на конструктивное оформление фоторезистора, иногда перед цифрой стоит буква Г или П характеризующие конструктивное исполнение,и означающие, что конструкция герметизирована для условий тропического климата и повышенной влажности.(Г – герметизированные, П – пленочные).

Новое обозначение фоторезисторов состоит из букв ФР и номера разработки. Например, ФР-193 Д означает: фоторезистор с номером разработки 193, группы Д. Название типа фоторезисторов слагается из букв и цифр, причем цифры обозначают тип использованного светочувствительного материала.

В табл.1 приведены наименования наиболее распространенных обозначений фоторезисторов.

Таблица 1. ТИПОВЫЕ ОБОЗНАЧЕНИЯ ФОТОРЕЗИСТОРОВ

Вид фоторезисторов
Сернисто-свинцовые	ФСА-0, ФСА-1, ФСА-6, ФСА-Г1, ФСА-Г2
Сернисто-кадмиевые	ФСК-0,1,2,4,5,6,7, ФСК-Г1,ФСК-Г2, ФР-Г7, ФСК-П1 СФ2-1, 2, 4, 9, 12
Селенисто-кадмиевые	ФСД-0, ФСД-1, ФСД-Г1 СФ3-1, 8

Внешний вид и размеры наиболее распространенных типов фоторезисторов показаны на рис. 22.

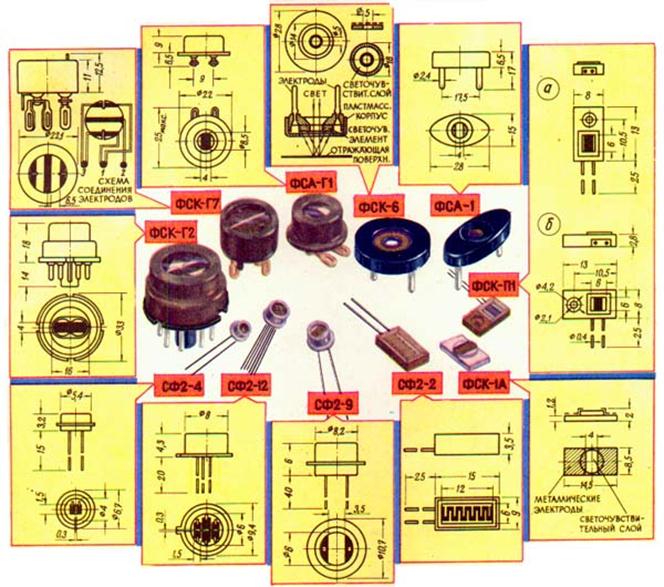

Рис. 22. Внешний вид и размеры наиболее распространенных типов фоторезисторов
