Основные части и механизмы гранатомета и их работа при стрельбе

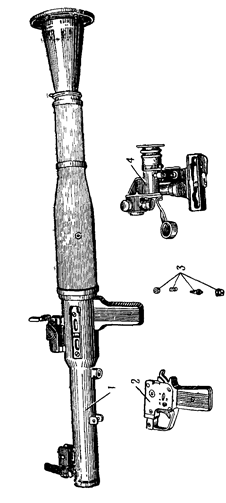

Гранатомет состоит из следующих oсновных частей и механизмов (рис. З):

— ствола с механическим (открытым) при целом;

— ударно-спускового механизма с предо хранителем;

— бойкового механизма;

— оптического прицела. У гранатомета РПГ-7Д, кроме того, имеется меха­низм блокировки, а у грана­томета с ночным прице­лом—основание механизма светоблокировки. В комплект гранатомета - входят запасные части, ин­струмент и принадлежность (приложение 5).

Рис. 3

Рис 4

Выстрел к гранатомету (рис. 4) состоит из противо­танковой гранаты и порохо­вого заряда.

Противотанковая граната состоит из следующих основ­ных частей:

— головной части со взрывчатым веществом;

— взрывателя;

— реактивного двигателя;

— стабилизатора (раз­мещенного в пороховом за­ряде).

При выстреле из гранатомета от удара бойка по капсюлю-воспламенителю гранаты воспламеняется пороховой заряд. Газы, обра­зующиеся от сгорания поpoxoвoro заряда, придают гранате вращательное движение (с по­мощью турбинки) и выбрасывают ее из ка­нала ствола со скоростью при стрельбе выстрелом ПГ-7В—120 м/сек, ПГ-7ВМ— 140 м/сек.

После вылета гранаты из канала ствола открываются перья стабилизатора, происхо­дит взведение взрывателя и на расстоянии, обеспечивающем безопасность стреляющего, воспламеняется пороховой заряд реактивного двигателя.

При горении порохового заряда реактив­ного двигателя вследствие истечения порохо­вых газов через сопловые отверстия образуется реактивная сила и скорость полета гранаты увеличивается, достигая в конце пол­ного сгорания заряда 300 м/сек. В дальней­шем граната летит по инерции.

За счет перераспределения стартовой (на­чальной) и маршевой (от реактивного двига­теля) скоростей при стрельбе выстрелом ПГ-7ВМ достигнуто улучшение внешнебаллистических характеристик гранаты.

При встрече гранаты с преградой (целью) пьезоэлемент взрывателя сжимается, в резуль­тате чего вырабатывается электрический ток, под действием которого взрывается электро- детонатор взрывателя, а затем разрывной за­ряд гранаты. При взрыве гранаты образуется кумулятивная (сосредоточенная, направлен­ная) струя, которая пробивает броню(прегра­ду), поражает живую силу, разрушает воору­жение и оборудование, а также воспламеняет горючее.

При выстреле гранатомет отдачи не имеет. Это обеспечивается истечением пороховых га­зов назад через сопло и раструб патрубка ствола. Образовавшаяся вследствие этого ре­активная сила, направленная вперед, уравно­вешивает силу отдачи, а действие пороховых газов на переднюю стенку уширения трубы (зарядной каморы) вызывает некоторое дви­жение гранатомета вперед (выкат), которое воспринимается стреляющим малозаметно
