Потеря теплоты от наружного охлаждения

Эта потеря определяется тем, что обмуровка и обшивка котла и его элементы: барабан, коллекторы, трубопроводы, имея более высо­кую температуру, чем температура окружаю­щего воздуха, отдают ему часть теплоты. В общем виде потерюможно выразить следующей формулой:

(8)

где— наружная поверхность стен котла и его высокотемпературных элементов,

—коэффициенты теплоотдачи конвекцией и излучением, ;— соответственно средняя температура поверхности теп-лоотдающих стен и температура окружающего воздуха, °С.

Потеря от наружного охлаждения будет тем больше, чем выше температура обмуров­ки и тепловой изоляции. Согласно ПТЭвнеш­ние поверхности котла и его элементов долж­ны иметь изоляцию, обеспечивающую темпе­ратуру не выше . Тепловой поток с поверхности определяют прибором—тепло­мером. В прикидочных расчетах пользуются средним значением теплового потока с поверх­ности обмуровки . Абсо­лютная потеря теплоты в окружающую среду для котлов разной номинальной мощности определяется отношением С увеличением мощности котла абсолютная потеря и относительная потеря , снижаются, так как полное тепловыделение и объем продуктов сгорания увеличиваются быстрее, чем размер ограждающих поверхно­стей (рис. 6.7).

Как показано на рис. 6.7, потери для котлов большой мощности невелики. Принято для упрощения считать эти потери пропорцио­нальными тепловосприятию каждой из поверх ностей нагрева котла и учитывать коэффици­ентом сохранения теплоты

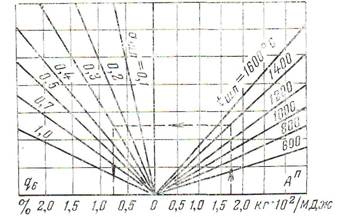

Рис 6.8. Потери с физической теплотой удаляемых шлаков.

(9)

При этом отношение характеризует долю потерь теплоты во вне.

При снижении производительности котла абсолютная потеря теплоты через его ограж­дающие стены останется практически такой же, поэтому относительные потери пропорцио­нально возрастают:

(10)

где индекс относится к номинальным зна­чениям величин; потери при показа­ны на рис. 6.7 пунктирными линиями.

Потеря с физической теплотой удаляемых шлаков.

Потеря теплоты характеризуется тем, что удаляемый из-под топки шлак, имея довольно высокую температуру, уносит опре­деленное количество теплоты, которая переда­ется воде, находящейся в шлаковой ванне, и безвозвратно теряется. Расчет относительной потери,, ведется по формуле

(11)

где —доля шлакоудаления в топочной камере; —энтальпия шлака,; —зольность рабочей массы топ­лива,.

Потери можно определить по графику (рис. 6.8), где —приведенная зольность топлива. Потери существенно зависят от способа удаления шлаков из топки. При организации твердого шлакоудале­ния доля а температура шла­ков составляет и при относительно небольшой зольности топлива потерибудут незначительными (рис. 6.8). Учет этих потерь производят только для многозольных топлив, когда приведенная зольность В слу­чае жидкого шлакоудаления температура вы­текающего шлака в среднем составляет, а доля шлакоудаления также возрастает до в однокамерных топках и достигает в топках сциклон­ными предтопками. В этом случае потери q₆ учитывают обязательно.

Из анализа тепловых потерь следует, что значение некоторых из них существенно и по-разному зависит от избытка воздуха. В связи с этим возникает необходи­мость в установлении оптимального избытка воздуха в топке, обеспечивающего минимум суммарных потерь. При этом потериотно­сят к считая присосы по газоходамНа рис. 6.9,а представлен соответст­вующий график потерь при сжи­гании природного газа и мазута, когда поте­рямиможно пренебречь. Как видно, оптимальный

Таблица 2

избыток воздуха в топке в зтом случае оказывается близким к и всегда

несколько меньше , поскольку зависимость в зоне, близкой к, более крутая.

При сжигании твердых топлив (рис. 6.9,б) существенное влияние на оптимальный избы­ток воздуха оказывают потери . При этомнесколько меньше значения, соот­ветствующего минимуму

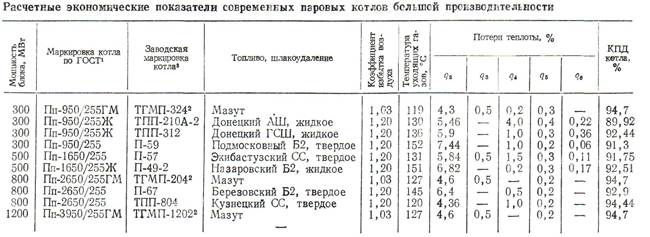

В табл. 2 приведены неко­торые расчетные показатели современных па­ровых котлов, дающие представление об эко­номичности их работы.

Потери с физическим теплом шлака (Яб)

Потеря с физическим теплом шлака

где Q6 - физическое тепло, удаляемое из котла шлака, кДж/кг, которое подсчи-тывается по формуле

В топках с гранулированным (твердым) шлакоудалением, работающих на малозольных топливах, этой потерей пренебрегают. Для топлив с приве­денной зольностью (А" = 6-16) потеря со шлаком

В топках с жидким шлакоудалением потеря с физическим теплом шла­ков больше ввиду того, что температура шлака высока (1300-1600 °С). При жидком шлакоу да Ленин для топлив с приведенной зольностью А" = 2-10 % потеря физическим теплом шлаков достигает 1-1,5 %.
