Конструктивное решение балконов зависит от схемы опирания балконной плиты- (консольное, балочное опирание или угловое защемление).

в

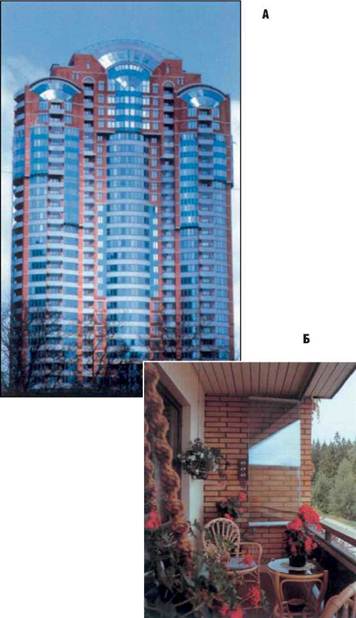

Рис.2.8.1

балконов:

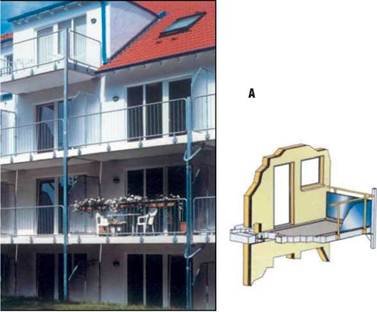

А - SKS STAKUSIT;

Б - Компания АльКон;

В крупнопанельных зданиях в зависимости от конст­рукции наружных стен (несущих, самонесущих) и перекрытий (сплошные плиты "на комнату" или плиты-настилы) применя­ют разнообразные конструктивные схемы установки балко­нов:

•защемление в конструкции наружной стены;

•устройство консольной плиты перекрытия;

•опирание на приставные железобетонные стойки или Г-об-
разные поперечные конструкции;

•опирание на наружную стену и подвеска к внутренним попе­
речным несущим стенам, покрытию или перекрытиям;

•опирание на консоли внутренних стен или колонн в каркас­
ных зданиях.

В зданиях с кирпичными стенами балконные плиты закрепляются в кладке стены и привариваются при помощи стальных анкеров к закладным деталям железобетонных пе­ремычек и настилов перекрытий.

В крупноблочных зданиях балконные плиты защем­ляются между перемычечными, простеночными и подоконны­ми блоками и фиксируются сваркой стальных анкеров с зак­ладными деталями блоков и плит перекрытий.

Плиты перекрытий встроенных лоджий панельных зданий опирают на несущие боковые внутренние железобе­тонные стены, которые требуют дополнительно утепляющих конструкций в виде отдельных доборных панелей наружных стен или объемных элементов.

Особенность конструктивного решения выносных лод­жий заключается в опасности возникновения разности осадоч­ных деформаций лоджий и здания, особенно при большой этаж­ности, так как перекрытия таких лоджий опираются на при­ставные боковые панельные стенки - "щеки".

Поэтому в многоэтажных зданиях проектируются конст­рукции навесных лоджий, "щеки" которых крепят на попереч­ные внутренние стены.

Боковые стены выносных лоджий проектируются несу­щими только в зданиях малой и средней этажности. При этом для обеспечения совместной осадки лоджий и здания стены лоджий опирают на участки фундаментов поперечных внут­ренних стен.

в и найти картинку навесного балкона

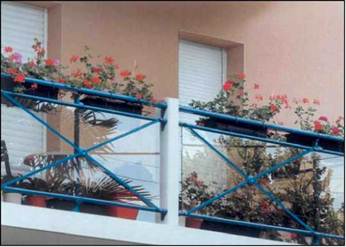

Рис.2.8.2

Системы комплектных балконов

(SKS STAKUSIT):

А - пристроенных;

Б - приставных;

В - навесных.

В каркасных панельных зданиях плиты балконов (лоджий) работают по балочной схеме, опираясь на консоли колонн, благодаря чему исключается передача нагрузки на на­ружные стены. При этом производится изоляция вертикальных и горизонтальных сопряжений панелей наружных стен по прин­ципу дренированного стыка.

При проектировании балконов и лоджий необходимо обеспечивать отвод воды от наружных стен.

Стык балконной плиты с наружной стеной и перекры­тием должен удовлетворять и требованиям теплоизоляции, поэтому в конструкции стыка предусмотрена прокладка утеп­ляющих вкладышей.
