УЭ 4.2-2 Автоколебательный режим раз­вертки

Вэтом режиме генератор развертки (ГР) непре­рывно генерирует периодическое пилообразное напряжение. Если период сигнала Т_с окажется рав­ным периоду напряжения генератора развертки Т_р, то траектория движения светящегося пятна на экране будет повторяться от цик­ла к циклу, т. е. в каждом периоде развертки Т_р изображение будет одним и тем же. Таким образом, изображение на экране будет ус­тойчивым, как показано на рисунке 4.5. Отметим, что изображение будет устойчивым также и при крат­ном отношении (Т_р/Т_с = 2; Т_р/Т_с = 3; Т_р/Т_е = 4;...).

Рисунок 4.5 - Случай равенства периодов сигнала и генератора развертки

В более общем случае, когда периоды исследуемого сигнала и ГР не равны (и не кратны), изображение на экране будет неустой­чивым и/или неудобным, так как в каждом цикле развертки луча изображение будет отличаться от изображений предыдущих цик­лов. Суммарное изображение как бы бежит по экрану. В некоторых случаях изображение может быть устойчивым, но неудобным для анализа. При достаточно высоких частотах сигналов (десятки герц и выше) отдельные изображения в каждом цикле чередуются так быстро, что накладываются друг на друга, создавая единый образ. На рис. 4.6 приве­ден пример формирования изображения для отношения периодов Т_р/Т_с = 3/4. В данном случае изображение на экране хоть и устой­чивое, но неудобное для работы.

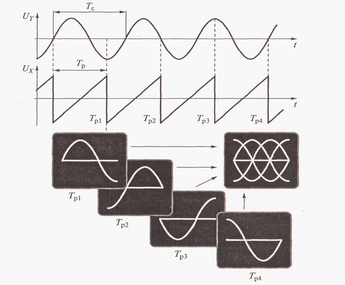

Рисунок 4.6 - Случай неравенства периодов сигнала и генератор развертки

Одни и те же пары сигналов могут создавать разные изображения на экране в зависимости от начальных временных сдвигов на­пряжений на пластинах. На рисунке 4.7 приведены примеры изображе­ний для сигналов с различными временными сдвигами. Изображе­ние 1 соответствует паре напряжений U_Y и U_X1. Изображение 2 соответствует паре напряжений U_Y и U_X2, изображение 3 соответ­ствует паре напряжений U_Y и U_X3, изображение 4 соответствует паре напряжений U_Y и U_X4.

Рисунок 4.7 - Формирование изображения на экране
