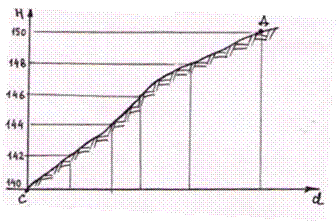

Разрез по линии С-Д

Построить разрез местности по заданной линии С-Д.

Построить на карте линию заданного уклона.

Задается начальная точка, примерное направление и уклон. По заданному уклону i вычисляется величина заложения d_о, соответствующая данному укло-

ну: d_о = h_сеч./i, где h_сеч – высота сечения рельефа. Величину заложения рельефа можно определить по масштабу заложений.

Линия заданного уклона получается в виде ломанной (см. Рис 2.6).

Построение точек профиля по их отметкам выполняется от линии условного горизонта. Отметка линии условного горизонта выбирается с таким расчетом, чтобы точка с минимальной отметкой располагалась выше данной линии не менее, чем на 1м.

На горизонтальной линии циркулем-измерителем откладываются горизонтальные проложения, полученные в результате пересечения горизонталей с линией С-Д. На вертикальной линии откладываются отметки горизонталей в пределах линии С-Д. Точки, полученные в результате построения, соединяют ломаной линией.

Лекция №8
