Сбор и удаление биогаза

Действующие полигоны без противофильтрационного экрана

В России большинство полигонов эксплуатируются без наличия противофильтрационного экрана. Кроме того, на них отсутствуют системы сбора и удаления фильтрата. Реконструкция таких полигонов требует трудоемких и дорогих работ связанных с удалением с полигона части ТБО. Исходя из этого, в некоторых случаях установка противофильтрационного экрана и системы сбора фильтрата может быть нецелесообразна.

При необходимости устройства системы сбора фильтрата на действующем полигоне, может быть целесообразно выбрать систему сбора фильтрата по периметру полигона. Как ясно из названия этого способа, по периметру полигона вырывается траншея, при этом особое внимание уделяется наклонной части полигона. В идеальном случае траншея должна быть достаточно глубокой и достигать подстилающего слоя слабопроницаемого грунта под днищем полигона. Кроме того, траншея должна быть соединена дренажной канавой с отстойником. Желательно также окружить полигон по периметру противофильтрационной стенкой (стеной в грунте), расположенной за траншеей и углубленной до слабопроницаемого грунта. Эта стенка препятствует горизонтальной миграции фильтрата. В случае, если необходимая глубина траншеи по периметру полигона не может быть обеспечена по экономическим причинам, траншею можно заменить рядом колодцев, расположенных на близком расстоянии друг от друга.

При большой площади полигона, а также высокой стоимости строительства системы сбора фильтрата или по другой причине, в качестве альтернативы можно отрыть колодцы-отстойники на поверхности полигона. Все возможные варианты следует тщательно изучить с точки зрения рентабельности, условий эксплуатации и обслуживания и других требований.

При проектировании системы обеззараживания фильтрата следует учитывать факторы эксплуатации данной системы, так как данная система нуждаются в постоянном контроле для обеспечения эффективной эксплуатации.

Управление свалочным газом, образующемся на полигонах, включает:

· Предотвращение миграции газа на прилегающие участки земли и сооружения, находящиеся на территории полигона;

· Пассивная вентиляция газа через систему изоляции полигона;

· Удаление свалочного газа в целях контроля эмиссии и производства энергии.

Для предотвращения миграции газа создаются зоны высокой проницаемости в теле полигона, которые самостоятельно заполняются газом. Это обычно обеспечивается путем устройства проницаемого слоя для вентиляции газа и системы сбора газа в окончательном (верхнем) покрытии (рис. 11.11-11.12).

Для пассивного выпуска газа в атмосферу вентиляционный слой имеет вытяжные отверстия (рис. 11.6.) с трубами, проникающими сквозь верхнее покрытие. Как правило, одна поверхностная вентиляционная труба устанавливается на площади 4000 м² при предположительно свободном движении газа и высокой проницаемости слоев и на площади 1000 м² при затрудненном продвижении газа к коллекторам.

Рис 11.11. Типовое покрытие и система пассивного газового дренажа

Рис 11.12. Вентиляционный слой и вертикальные вытяжные трубы.

Рис 11.13. Вертикальная газовая труба по полигоне ТБО

Для сбора биогаза (главным образом метан и диоксид углерода) образующегося при разложении захороненных отходов во время строительства и эксплуатации полигона захоронения ТБО рекомендуется следующий простой и эффективный метод, показанный на рисунке 11.13.

Недорогая система сбора газа предусматривает использование каменных колонн в качестве пористой среды помещенных в металлические трубы. По мере увеличения высоты полигона трубы подымаются.

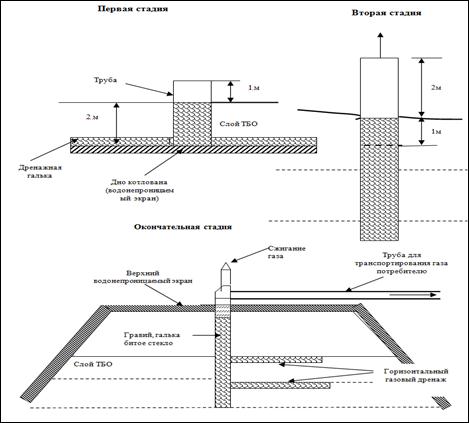

Рис. 11.13. Система сбора биогаза на полигоне захоронения ТБО.

[1] Инструкция по проектированию, эксплуатации и рекультивации полигонов для твердых бытовых отходов, утв. М-вом строительства РФ 11.11.96.-М.: Академия коммунального хозяйства им. К.Д. Памфилова, 1996. - 90 с.

[2] ТСН 30-308-2002 Московской области. Проектирование, строительство и рекультивация полигонов твердых бытовых отходов в Московской области.- М.:Министерство строительного комплекса Московской области.- 2002.- 27 с.
