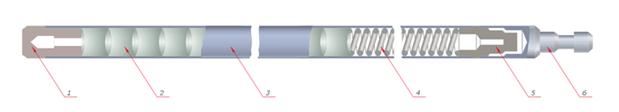

Устройство. Устройство твэла реактора РБМК: 1 — заглушка; 2 — таблетки диоксида урана; 3 — оболочка из циркония; 4 — пружина; 5 — втулка; 6 — наконечник

Устройство твэла реактора РБМК: 1 — заглушка; 2 — таблетки диоксида урана; 3 — оболочка из циркония; 4 — пружина; 5 — втулка; 6 — наконечник.

Твэл реактора ВВЭР-1000 представляет собой трубку, заполненную таблетками из двуокиси урана UO₂ и герметично уплотненную. Трубка твэла изготовлена из рекристализованного циркония, легированного 1 % ниобия (сплав Н-1). Плотность сплава 6,55 г/см³, температура плавления 1860 °C. Для сплава Н-1 температура 350 °C является своеобразной критической точкой, после которой прочностные свойства сплава ухудшаются, а пластические увеличиваются. Наиболее резко свойства изменяются при температурах 400—500 °C. При температуре выше 1000 °C цирконий взаимодействует с водяным паром, при 1200 °C эта реакция протекает быстро (минуты) (при этом выделяющееся тепло реакции разогревает оболочку до температуры плавления (1860 °C) и образуется водород).

Наружный диаметр трубки твэла 9,1±0,05 мм, толщина 0,65±0,03 мм, внутренний диаметр — 7,72^+0,08 мм.

В трубку с зазором 0,19—0,32 мм на диаметр помещены таблетки двуокиси урана высотой 20 мм и диаметром 7,53^−0,05 мм. В середине таблеток имеются отверстия диаметром 2,3 мм, а края скруглены фасками. В холодном состоянии общая длина столба таблеток в твэле составляет 3530 мм. Длина трубки твэла составляет 3800 мм, положение столба топливных таблеток зафиксировано разрезными втулками из нержавеющей стали и пружиной, не препятствующими тепловым перемещениям.

При герметизации твэла его внутренняя полость заполняется гелием под давлением 20—25 атм. Внутренний объем твэла (в холодном состоянии 181 см³) на 70 % заполнен таблетками топлива. Длина твэла 3837 мм, вес — 21 кг, на нижней концевой пробке имеется поперечное отверстие для крепления к нижней опорной решетке тепловыделяющей сборки.

При номинальной мощности реактора температура на оси твэла составляет около 1600 °C, а на поверхности таблеток — около 470 °C. Максимальная температура достигает соответственно 1940 и 900 °C. Перепад температуры на газовом зазоре между таблетками и трубкой (оболочкой) в среднем составляет 100 °C, на оболочке — 23 °C. Температура наружной поверхности трубки твэла составляет около 350 °C. Удельный тепловой поток составляет 0,6 МВт/м², а линейный тепловой поток — 17 кВт/м трубки.

При номинальной мощности давление гелия достигает 80—100 атм, а топливный сердечник твэла удлиняется от нагрева на 30 мм.

Содержание делящегося ²³⁵U в массе топливных таблеток составляет 4,4 % в начале кампании и 0,8—1 % при выгрузке из реактора. Около 5 % продуктов деления урана являются газообразными веществами, увеличивающими давление внутри оболочки твэла на 80 атм в конце кампании в горячем состоянии (давление теплоносителя в активной зоне 160 атм). После охлаждения парциальное давление газообразных продуктов деления в оболочке твэла составляет около 20 атм.

Тепловыделяющая сборка реактора (ТВС) РБМК-1000. Тепловыделяющие элементы (ТВЭЛы) диаметром 13,5 мм объединяются в сборку ТВС. До опускания в реактор –ТВС безопасна, можно трогать руками и стоять рядом.

Глубокоэшелонированная защита реактора: физические барьеры

1 топливная таблетка

2 оболочка твэла

3 границы первого контура

4 биологическая защита

5 гермооболочка

РБМК-1000 — Реактор Большой Мощности Канальный

.

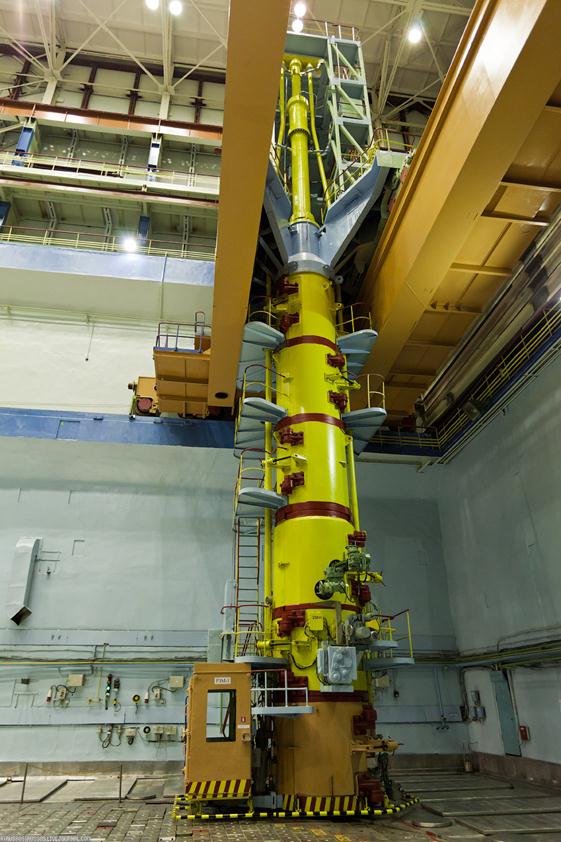

Разгрузочно-загрузочная машина, предназначенная для перегрузки топлива. Процесс может происходить как на остановленном реакторе, так и на работающем.
