План лекции:

1. Принцип действия. Достоинства и недостатки. Основные характеристики.

2. Особенности конструкций элементов передач.

3. Критерий работоспособности и расчет цепной передачи.

1. Цепные передачи основаны на зацеплении звеньев цепи и зубьев звездочек.

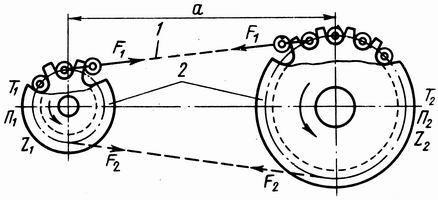

Рис. 1

По назначению цепи, а все они стандартизованы, делятся на грузовые; тяговые; приводные.

По числу рядов цепей бывают: одно – и многорядные.

По конструкции приводные цепи делятся на: втулочные, роликовые и зубчатые.

Достоинства передач:

· Широкий диапазон межцентровых расстояний;

· Нагрузочная способность выше, чем у ременных передач, хотя и несколько меньше, чем у зубчатых;

· Высокий КПД;

· Отсутствие скольжения;

· Малые силы давдения на валы;

· Легкая замена цепи;

· Передача движения на многие звездочки.

Недостатки передач:

· Трудность в организации;

· Неравномерность движения и колебания цепи;

· Необходимость точной установки валов под звездочки.

Основные характеристики:

· Мощность

· Окружная полезная нагрузка

, т.к. , где

натяжение в набегающей на звездочку ветви цепи:

натяжение в сбегающей ветви:

Сила предварительного натяжения цепи передачи, определяемая как натяжение силы тяжести свободной ветви:

a – межосевое расстояние; g – ускорение свободного падения; q – погонная масса цепи; - коэффициент расположения передачи в пространстве (=1 при вертикальном расположении, =6 при горизонтальном расположении).

Сила натяжения от центробежных сил:

· Скорость цепи

· Межосевые расстояния

· Диаметр звездочки

· Передаточное отношение

2. Долговечность цепных передач обычно составляет около 5000 часов. Причина выхода из строя:

· износ шарниров;

· усталостное разрешение пластин;

· проворачивание осей и валов в местах запрессовки;

· раскалывание ролика;

· износ зубьев звездочек.

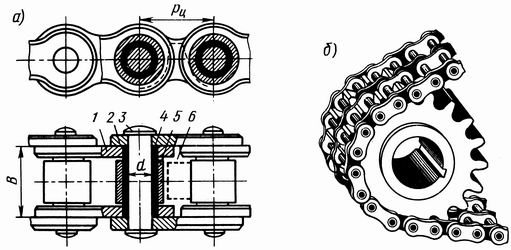

Рис. 2

Рис.3

За основной расчетный критерий взято давление в шарнирах цепи, влияющее на их износ и другие причины нарушения работоспособности:

,

где: A=B d – для роликовых и втулочных цепей;

A=0,76 B d – для зубчатых цепей;

- допускаемое давление в шарнирах цепи рассчитываемой передачи;

- допускаемое давление в шарнирах типовой передачи, работающей в средних условиях эксплуатации; определяется по справочным таблицам в зависимости от и шага цепи ;

- коэффициент эксплуатации рассчитываемой передачи;

- учитывает динамичность нагрузки; = 1…1,5

- учитывает длину цепи; = 0,8…1

- учитывает угол наклона передачи к горизонту; =1…1,25

- учитывает способ регулировки натяжения цепи; = 1…1,25

- учитывает состояние смазки; =0,8…6,5

- учитывает режим работы передачи и продолжительность работы в течение суток.

Проводится также проверка цепи на разрушение (разрыв пластин, звеньев):

,

где - разрушающая нагрузка данного типоразмера цепи по ГОСТ (таблице).
