Переменный ток

Соединение треугольником

Рис. 12. Пример соединения треугольником

При использовании данного способа соединения конец X первой обмотки генератора подключают к началу В второй его обмотки, конец Y второй обмотки — к началу С третьей обмотки, конец Z третьей обмотки — к началу А первой обмотки. Пример соединения показан на рис. 12. При данном способе соединения фазных обмоток и подключении трехфазного генератора к трехпроводной линии линейное напряжение по своему значению сравнивается с фазным:

Uф = Uл

Как мы уже знаем, электрический ток бывает постоянным и переменным. Но широко применяется только переменный ток. Это обусловлено тем, что напряжение и силу переменного тока можно преобразовывать практически без потерь энергии. Переменный ток получают при помощи генераторов переменного тока с использованием явлений электромагнитной индукции. На рис. 8 изображена примитивная установка для выработки переменного тока.

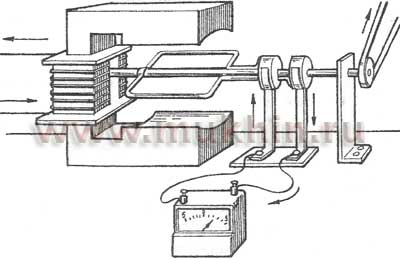

Рис. 8. Простейшая установка для выработки переменного электрического тока

Принцип действия установки прост. Проволочная рамка вращается в однородном магнитном поле с постоянной скоростью. Своими концами рамка закреплена на кольцах, вращающихся вместе с ней. К кольцам плотно прилегают пружины, выполняющие роль контактов. Через поверхность рамки непрерывно будет протекать изменяющийся магнитный поток, но поток, создаваемый электромагнитом, останется постоянным. В связи с этим в рамке возникнет ЭДС индукции. Для того чтобы определить, изменяется ли магнитный поток, проходящий по поверхности рамки, нужно всего лишь сравнить положение рамки в определенные периоды времени. Для этого нужно внимательно посмотреть на рис. 9.

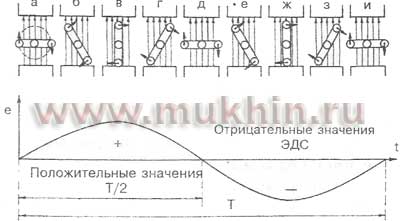

Рис. 9. Изменения положения рамки в разные периоды времени

Точкой отсчета будет положение рамки, показанное на рис. 9, а. В этот момент плоскость рамки перпендикулярна к магнитным линиям, и магнитный поток будет иметь максимальное значение. Параллельно магнитным линиям рамка встанет через четверть периода. Магнитный поток при этом станет равным нулю, потому что ни одна магнитная линия не проходит через поверхность рамки. Чтобы определить ЭДС индукции, нужно знать не величину потока, а скорость его изменения. В точке отсчета ЭДС индукции равна нулю, а в третьем (рис. 9, в) — максимальному значению. Исходя из положений рамки, можно увидеть, что ЭДС индукции меняет и значение, и знак. Таким образом, она является переменной (см. график на рис. 9).

Если рамка имеет только активное сопротивление, то ток, который возникает в контуре под действием ЭДС индукции, с течением времени будет меняться, как и сама ЭДС. Такой ток называется переменным синусоидальным током. Периодом переменного тока называется отрезок времени, в течение которого ток выполняет одно полное колебание (эту единицу обозначают буквой Т). Число полных колебаний за 1 с называется частотой тока и обозначается буквой f. Частота измеряется в герцах (Гц). В промышленности и быту большинства стран используют переменный ток с частотой 50 Гц.
