Характеристики сети

Определение рабочих параметров компрессорных машин по характеристикам

Компрессор работает на потребителя через сеть. Сетью называют совокупность устройств, предназначенных для транспортирования воздуха или газа.

Каждая сеть характеризуется определенной зависимостью между расходом Q _с и давлением P _с, которое необходимо иметь в начале сети для реализации этого расхода. Зависимость называется характеристикой сети и может быть выражена уравнением:

, (2.17)

где P _к – необходимое давление в конце сети (у потребителя с постоянным противодавлением); s – сопротивление коммуникаций сжатого воздуха; Q _с – объемный расход воздуха.

Зависимость (2.17) представляет собой уравнение параболы, графическое отображение которой представлено на рис. 2.10.

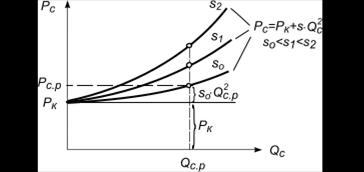

Рис. 2.10. Характеристика сети при различных значениях ее сопротивления: s ₀< s ₁< s ₂

Чтобы сеть пропустила расчетный расход Q _с.р, в начале сети с сопротивлением s ₀ необходимо создать давление P _с.р. При этом у потребителя (т.е. в конце сети) будет поддерживаться постоянное давление P _к.

Изменение сопротивления сети (прикрытие задвижек на ней) вызывает изменение характеристики, т.е. изменяется ее крутизна (s ₀< s ₁< s ₂).

Рабочие параметры любой компрессорной машины определяются точкой пересечения характеристики компрессора с характеристикой сети.
