Предисловие.

Вентильный электропривод является наиболее перспективным видом электропривода и получил к настоящему времени широкое распространение. Несмотря на то, что имеется большое число публикаций, посвящённых вентильному электроприводу, они не удовлетворяют требованиям, возникающим при изучении этого вида электропривода в учебном заведении. Как правило, эта литература требует от студентов большой предварительной подготовки. С другой стороны, в имеющейся учебной литературе отсутствует системный подход в изложении материала, существуют пробелы, затрудняющие последовательное его усвоение.

И, наконец, в настоящее время в связи с имеющимися экономическими трудностями нужная техническая литература вообще перестала издаваться в нашей стране, что заставляет каждое учебное заведение самостоятельно заботиться о разработке и издании нужной литературы.

Настоящий конспект лекций подготовлен на основании занятий, проводимых автором в Пермском Государственном техническом университете для студентов специальности “автоматизация типовых технологических процессов и производств” со специализацией “автоматизированный электропривод”.

1.0. Введение.

В современном производстве наибольшее количество технологических процессов осуществляется с помощью электрической энергии, преобразуемой в механическую энергию посредством электромеханических устройств - электрических машин.

Требования, предъявляемые к качеству продукции, а также к производительности механизмов, реализующих ту или иную технологию, очень высоки. Они могут быть достигнуты в системах большой точности и высокой производительности. Такой системой, чаще всего, является система автоматизированного электропривода.

В ней имеет место преобразование электрической энергии в механическую, что необходимо для реализации нужной технологии.

Понятие “электропривод” тесно связано с понятием “электрическая машина”, которая является основным элементом электропривода. С этим элементом всегда связан более или менее сложный сопутствующий антураж, который тем сложнее, чем более обширные функции возлагаются на электропривод и чем более жесткие требования к нему предъявляются.

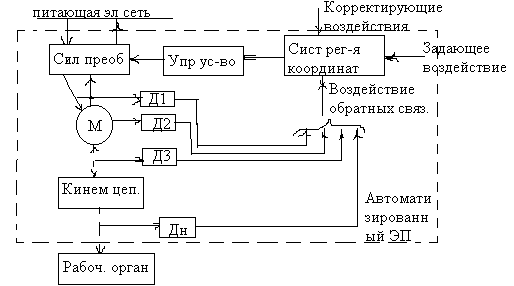

С понятием “автоматизированный электропривод” удобно познакомиться, рассматривая функциональную схему, составленную из основных, входящих в него элементов.

Энергия, поступающая из сети (может иметь место и обратное направление энергии), на пути к рабочему органу механизма претерпевает целый ряд преобразований. Так, СП преобразует электрическую энергию, потребляемую из сети, в такой вид электрической энергии, которая может потребляться электродвигателем (М).

В свою очередь, М преобразует эту электрическую энергию в механическую энергию вращающегося вала. Кинематическая цепь преобразует механическую энергию с одними параметрами (момент, частота вращения) в механическую энергию с другими параметрами.

Рис 1

Силовой преобразователь (СП) расположен в начальной части цепочки преобразования энергии при её прямом направлении, и в конечной части этой цепочки - при обратном направлении. Через СП проходит весь поток энергии и, если удаётся найти рациональный способ воздействия на СП, можно регулировать этот поток энергии и тем самым реализовывать разнообразные функции, возлагаемые на электропривод. Устройство, воздействующее на СП, является тем элементом, через который выполняется функция управления преобразователем. На входе управляющего устройства находится система регулирования координат, то есть переменных величин, которые подлежат регулированию в процессе выполнения электроприводом своих функций. Такими регулируемыми координатами могут быть, например, такие, как напряжение, подаваемое на электродвигатель, ток в цепи питания электродвигателя, частота вращения электрической машины, перемещение рабочего органа исполнительного механизма и др.

На систему регулирования координат могут осуществляться различные воздействия - задающее воздействие, воздействие обратных связей, корректирующие воздействия, с учетом которых система регулирования координат вырабатывает результирующий сигнал, поступающий на управляющее устройство СП. Для оценки результата регулирования той или иной координаты на систему регулирования координат должна непрерывно поступать информация о реальном значении той переменной, которая подлежит регулированию. Эта информация поступает в виде стандартизованных электрических сигналов, вырабатываемых датчиками различного вида. Датчики - это информационные устройства, преобразующие тот или иной вид переменной (напряжение, ток, момент двигателя, частота его вращения, перемещение рабочего органа) в стандартизованный сигнал.

На приведённой функциональной схеме пунктирной линией очерчены элементы, совокупность которых определяет такое обобщающее понятие как автоматизированный электропривод. В ряде случаев некоторые виды элементов могут отсутствовать (те или иные датчики, корректирующие воздействия), в других случаях схема может быть усложнена.

Успехи автоматизации технологических процессов зависят от многих факторов - начиная от уровня организации производства, квалификации и психологической готовности обслуживающего персонала принять эту автоматизацию и кончая качеством технических средств её реализации. Последний фактор определяется техническими возможностями и свойствами элементов, из которых реализована та или иная автоматизированная система.

Элементная база автоматизированного электропривода (АЭП) является предметом изучения курса “Элементы автоматизированного электропривода”. Элементы АЭП разнородны и многофункциональны. Им посвящен не один курс дисциплин, изучаемых на нашей специальности. Главным и важнейшим элементом АЭП является электрическая машина, предназначенная для преобразования электрической энергии в механическую, или, наоборот, механической энергии в электрическую. Эти преобразования энергии могут быть реализованы только посредством электрических машин того или иного вида. Этот важнейший элемент настолько многогранен, что он рассматривается в различных изучаемых вами дисциплинах с различных точек зрения. Эта проблема затрагивается в большей или меньшей степени в таких дисциплинах, как ТОЭ, электрические машины, электромеханические устройства, ТАУ и в целом ряде специальных дисциплин. Некоторые свойства системы “СП - электрическая машина” рассматриваются и в дисциплине “элементы АЭП”.

Наряду с рассматриваемым “главным” элементом электропривода- электрической машиной другие элементы изучаются в таких дисциплинах, как “технические средства автоматизации”, “электроника”, “элементы АЭП”.

1.1. Понятие и классификация элементов АЭП.

Элемент АЭП - это устройство, входящее в состав АЭП, как конструктивная единица, или объединенная конструктивно с другими элементами, выполняющая определенную энергетическую функцию или функцию управления.

Элементы АЭП подразделяются на:

1. Силовые элементы

2. Элементы управления

3. Информационные элементы

В перечне элементов АЭП кроме элемента “электрическая машина” можно выделить такой функционально важный элемент, как силовой преобразователь электропривода. Рассматриваемый курс посвящен именно ему, так как он играет решающую роль при реализации важнейшей функции АЭП - регулировании потока энергии, поступающей из электрической сети к двигателю, или обратно. Реализация именно этой функции позволяет решить с помощью электропривода многие сложные технологические проблемы.

1.2. Общие сведения о силовых преобразователях

электропривода.

Силовой преобразователь является элементом, обеспечивающим требуемые параметры и количество электроэнергии, подводимой к электрической машине (напряжение, ток, частота переменного тока). От точности реализации заданных параметров зависит точность технологических операций, их быстродействие и качество.

Характер требуемого преобразования энергии определяется двумя факторами:

1. параметрами электрической энергии питающей сети;

2. параметрами электрической энергии, потребляемой или вырабатываемой электрической машиной.

При питающей сети переменного тока (f=const, u=const) и при использовании в качестве электрической машины - машины постоянного тока силовой преобразователь (СП) должен выполнять функцию управляемого выпрямителя или ведомого сетью инвертора. Именно такой вид преобразователей будет нами рассматриваться и изучаться в начале нашего курса.

При питающей сети постоянного тока и электрической машины постоянного тока, напряжение к ней может подводиться через импульсный преобразователь, который, в этом случае, выполняет функцию регулятора напряжения. В связи с этим, нами будут изучаться импульсные преобразователи постоянного тока.

При питающей сети переменного тока и использовании электрической машины переменного тока регулировать поток энергии можно двумя способами:

1. Регулированием подводимого к электрической машине уровня переменного напряжения без изменения его частоты. Эту функцию могут выполнять регуляторы переменного напряжения;

2. Регулированием частоты, подводимого к электрической машине переменного напряжения с одновременным регулированием величины (амплитуды) этого напряжения. Эта функция может быть выполнена преобразователями частоты переменного напряжения.

2.0.Некоторые сведения о свойствах и характеристиках силовых полупроводниковых приборов.

Реализация всех устройств силовых преобразователей, которые рассматриваются и изучаются в данном курсе, осуществляется на базе силовых полупроводниковых приборов, которые получили в настоящее время широкое распространение. Такими приборами являются: силовые неуправляемые вентили, тиристоры и силовые транзисторы. Каждый из названных приборов имеет свои достоинства и недостатки и свою область применения. Но наиболее широкое применение получили силовые полупроводниковые управляемые вентили - тиристоры. Но рассмотрение свойств и характеристик полупроводниковых приборов начнем с силовых неуправляемых вентилей.

Неуправляемый полупроводниковый вентиль представляет собой нелинейное несимметричное активное сопротивление, величина которого зависит от величины и знака (полярности) приложенного к прибору напряжения. При одной полярности (прямой), когда к аноду подключен положительный полюс источника питания (+), а к катоду отрицательный, вентиль имеет малое сопротивление.

При противоположной полярности питающего напряжения сопротивление вентиля большое. Такая полярность напряжения называется обратной.

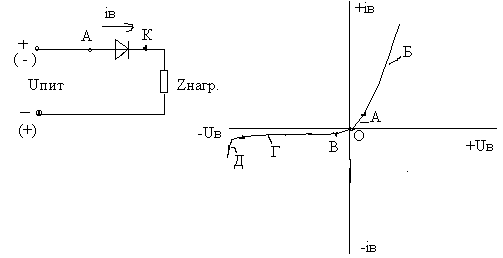

Вольт - амперная характеристика вентиля имеет прямую ветвь, расположенную в 1- ом квадранте координат “U - I” и обратную - в 3- ем квадранте. Масштабы при графическом изображении вольт - амперной характеристики принимают различные. Прямое напряжение (+U) измеряется единицами, или, даже, долями вольт, обратное напряжение (-U) - сотнями, или тысячами вольт. С другой стороны, прямые токи (+iв) могут составлять сотни ампер, обратные (-i_в) - десятки миллиампер. На прямой ветви вольт - амперной характеристики можно выделить два участка: участок большого сопротивления (А) и участок малого сопротивления (Б). Участок Б близок к прямолинейному, поэтому часто пользуются приемом “спрямления” вольт - амперной характеристики вентиля, представляя его схему замещения при рассмотрении прямой ветви характеристики в виде последовательно включенных идеального вентиля, источника порогового напряжения (U₀) и линейного сопротивления (R_д).

Рис 2 Рис 3

Обратная ветвь вольт - амперной характеристики может быть разбита на три участка: В - участок высокой проводимости (малого сопротивления)
