Рабочий стол ADEM CAM 7.0

Интерфейс модуля ADEM CAM 7.0

После запуска системы на экран дисплея выводится рабочий стол ADEM CAD. В меню “Файл ” содержатся команды по созданию, открытию и сохранению рабочих файлов, по сохранению маршрута и управляющей программы, по выводу на печать чертежа или данных с экрана дисплея, по диспетчеризации файлов и выхода из системы.

В меню “Модуль” содержатся команды по вызову и активизации модулей:

- Adem CAD –графический;

- Adem CAM –технологический и по созданию УП;

- Adem TDM – технологический и по созданию технологической документации;

- Adem Verify – по объемному моделированию.

В падающем меню Модуль выбором пункта ADEM CAM открывается рабочий стол ADEM CAM, рис. 4.2.

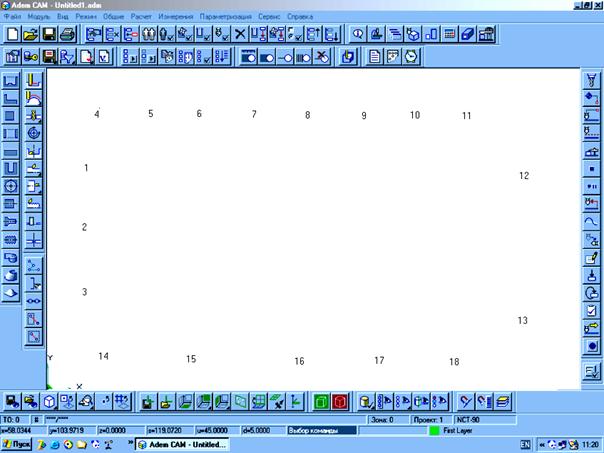

Рис. 4.2. Рабочий стол модуля ADEM CAM 7.0

Рабочий стол модуля ADEM CAM содержит:

- в 1-й строчке сверху – имя модуля системы и рабочего файла;

- во 2-й строчке сверху – заголовки падающих меню (они такие же, как в модуле ADEM CAD);

- в центре – графическое поле, в котором размещается чертеж детали, и производятся все операции по моделированию процесса ее механообработки;

- вокруг графического поля расположены панели управления с кнопками, содержащими пиктограммы команд для моделирования процесса механообработки плоских (2D) и объемных (3D) моделей детали;

- во 1-й и 2-й строчке снизу – строки состояния технологического модуля.

Расположенные вокруг графического поля панели управления (см. рис. 11) имеют следующее назначение:

1 – Конструктивные Элементы; 2 – Переходы; 3 – Режимы САМ; 4 – Стандартная САМ; 5 – AdemVaultCAM; 6 – Управление ТО; 7 – Процессор; 8 – Моделирование 2D; 9 – Моделирование 3D; 10 – Постпроцессор; 11 – САМ информация; 12 – Команды; 13 – Настройка; 14 – Камера САМ; 15 – Рабочая плоскость САМ; 16 – Режимы получения координат САМ; 17 – Режимы отображения САМ;

18 – Режимы САМ.
