Подача, расстилание и разравнивание раствора

Подача раствора на рабочее место. При кладке из кирпича около 1/4 объема кладки занимает раствор. Растворы, приготовленные на заводах или растворных узлах, доставляют в автосамосвалах и авторастворовозах с порционной выдачей раствора. В зоне действия подъемного крана раствор перегружают в растворные ящики-контейнеры объемом 0,25...0,15 мкоторые затем подают на рабочие места каменщиков. Содержимое одного ящика расходуют в течение 40...60 мин. Из одного ящика удобно брать раствор при фронте работ 3...5 м.

Для подачи раствора к месту укладки применяют также раздаточные бункера или бадьи (рис.12). Бадью объемом 0,6... 0,8 м загруженную раствором, подают краном на рабочее место, устанавливают над растворным ящиком и выгружают в него часть раствора. Затем переносят бадью к следующему растворному ящику и таким образом заполняют четыре-пять растворных ящиков. Для перегрузки раствора из автосамосвалов в раздаточные бункера сооружают эстакады или бункера заглубляют в при ямки.

Рис.12. Раздаточный бункер и перегрузка раствора

а - раздаточный бункер;

б - перегрузка раствора из автосамосвала в раздаточный бункер;

в - то же, в поворотные бадьи;

1 -раздаточный бункер;

2 -ящик для раствора;

З - затвор для выдачи раствора;

4 - эстакада;

5 - смеситель;

6 -сетка смесителя;

7 - бадья.

При транспортировании на большие расстояния в кузовах автосамосвалов раствор расслаивается и в этом случае его выгружают в установки-смесители вместимостью 2 м (рис.13), а перед разгрузкой в раздаточные бадьи или в ящики повторно перемешивают. Такие установки предназначены для приема, хранения, порционной выдачи и подогрева зимой: раствора.

Рис.13. Установка для приема, перемешивания и порционной выдачи раствора

1 - рама,

2 - емкость с винтом внутри для перемешивания раствора,

З - моторный отсек,

4 - крышка,

5 - секторный затвор для выдачи раствора,

6 - подвеска.

Расстилание и разравнивание раствора по постели. При выполнении кирпичной кладки раствор расстилают равномерным по толщине слоем, так как от этого зависит, будут ли одинаковыми обжатие и плотность раствора в кладке. Однако качество кирпичной кладки зависит не только от правильности расстилания и разравнивания раствора на постели, но и от его свойств. Например, известковые или смешанные цементно-известковые или цементно-глиняные растворы, обладающие большой пластичностью, легко расстилаются, разравниваются по кладке и равномерно уплотняются при укладке кирпича. Цементные растворы менее пластичны, их труднее расстилать и разравнивать. Для повышения пластичности цементных растворов в них добавляют пластифицирующие добавки в процессе приготовления на растворосмесительной установке. Пластифицированные растворы медленнее расслаиваются и после нанесения на пористое основание слабо отдают воду, что обеспечивает твердение вяжущего Вещества в растворах в нормальные сроки.

Непосредственно перед подачей на стену раствор перемешивают, чтобы он стал однородным, так как пока он лежит в ящике, тяжелые частицы (песок) оседают и раствор расслаивается.

Подвижность раствора для кладки стен и столбов из керамического или силикатного кирпича в зависимости от способа кладки, вида и состояния кирпича должна характеризоваться погружением эталонного конуса на 9...13 см. При кладке стен из пористопустотелого и пустотелого кирпича применяют раствор подвижностью не более 7...8 см, чтобы предотвратить потери его при затекании в пустоты кирпича и избежать ухудшения теплотехнических свойств кладки.

Для подачи и расстилания раствора на стене пользуются растворной лопатой (см. рис.2).

Каменщик 2-го разряда подает раствор на стену и расстилает его грядкой определенной формы и ширины: 80...100 мм - для ложкового верстового, 200...200 мм - для тычкового рядов. Порции раствора, подаваемые на стену, расстилают растворной лопатой сплошным ровным слоем, чтобы при укладке кирпичей требовалось меньше усилий для разравнивания его кельмой. При кладке впустошовку, т.е. когда швы оставляют незаполненными на глубину 10...15 мм от наружной поверхности стены, раствор расстилают с отступом от лица версты на 20...30 мм; при кладке с заполнением - от лицевой поверхности стены на 10...15 мм. Толщина грядки раствора, уложенного на стене, в среднем должна быть 20...25 мм. Это обеспечивает при укладке кирпича толщину шва 10...12 мм. Окончательно каменщик разравнивает растворную постель кельмой в процессе кладки.

При кладке стен раствор расстилают под ложковые ряды (рис.14, а) через боковую грань лопаты, а под тычковые - через ее передний край; растворную грядку разравнивают передним ребром лопаты. Благодаря этому образуется равномерная по толщине грядка раствора.

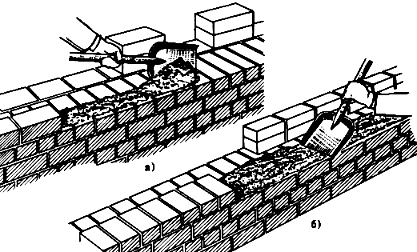

Рис.14. Кладка раствора

а - расстилание для ложкового ряда;

б - разравнивание тычкового ряда.

При кладке забутки раствор, набросанный в "корыто", образованное между верстами, также разравнивают передним ребром лопаты.

При кладке отдельно стоящих столбов небольшого сечения (до 3 Х 4 кирпича) раствор подают на середину столба, а затем расстилают и разравнивают кельмой по всему ряду в процессе укладки кирпича. При кладке столбов большого сечения раствор расстилают так же, как и при возведении стен лопатой.

На участках стен с большим числом дымовых и вентиляционных каналов раствор между каналами расстилают кельмой, при чем его берут со сплошной части стены или с внутренней версты, куда раствор подают заранее.

Дата добавления: 2014-01-20
