Каменные и бетонные фундаменты

Рис. 8.8. Конструкции каменных и бетонных фундаментов

а – минимальной ширины; б – обычной ширины; в – уширенный фундамент

Каменные и бетонные фундаменты (рис. 8.8) устраиваются монолитными и проектируются как жесткие.

Фундаменты уширяются к подошве уступами, размеры которых определяются углом жесткости* из условия прочности на скалывание. Угол жесткости и отношение между шириной и высотой уступов назначаются по таблице [9].

Каменные фундаменты выполняются из камня марки не ниже 100 и раствора не ниже 10, бетонные – из бетона класса не ниже B7,5.

Наименьшую высоту уступа принимают из условия обеспечения перевязки швов кладки: для постелистого камня – 40 см (два ряда кладки), для рваного 60 см (три ряда), для бетона – 30 см.

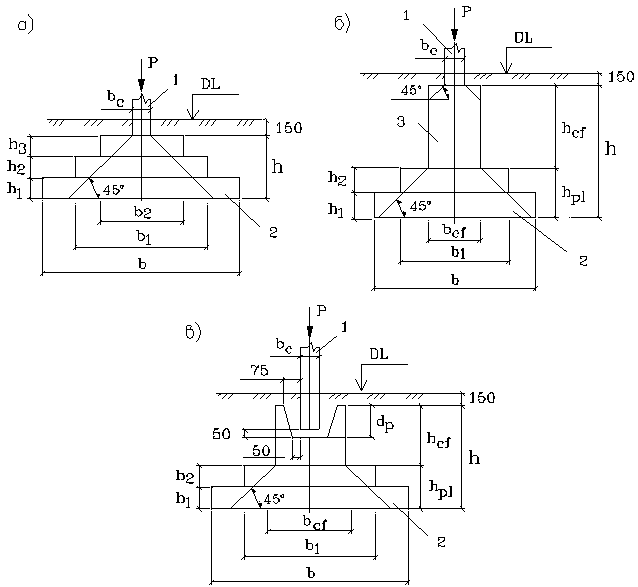

Рис. 8.9. Схемы железобетонных фундаментов

а – монолитное сопряжение фундаментной плиты с колонной; б – то же, с подколонником; в – сопряжение монолитного фундамента со сборной колонной; 1 – колонна; 2 – плита; 3 – подколонник

При конструировании бетонных и каменных фундаментов на выбранной глубине заложения откладывают необходимую ширину фундамента. Далее в зависимости от материала фундамента определяют минимальную высоту уступов, затем по табл. [9] устанавливают ширину и число уступов (рис. 8.8).
