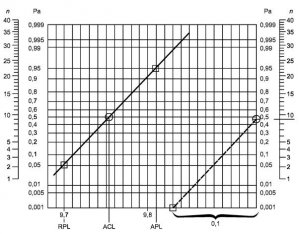

Примеры. Рисунок А.1 - Номограммная бумага для построения приемочной контрольной карты
|
|
|
|
.
Рисунок А.1 - Номограммная бумага для построения приемочной контрольной карты
Рисунок А.2 - Построение приемочной контрольной карты. Односторонний допуск
Обозначения:
- дано;
- получено
Дано: APL = 9,809 при Ра = 0,95;
RPL = 9,696 при Ра = 0,05;
s = 0,1.
Результат: n = 9; ACL = 9,755.
Рисунок А.3- Построение приемочной контрольной карты. Пример 1
Обозначения:
- дано;
- получено
Дано: APL = 10,191 при Ра = 0,95;
RPL = 10,304 при Ра = 0,05;
s = 0,1.
Результат: n = 9; ACL = 10,245.
Рисунок А.4 - Построение приемочной контрольной карты. Пример 1
Обозначения:
- дано;
- получено
Дано: APL = -0,008 при Ра = 0,95;
n = 4;
s = 0,005.
Результат:
RPL = -0,016 при Ра = 0,05;
ACL = -0,012.
Рисунок А.5 - Построение приемочной контрольной карты. Пример 2
Обозначения:
- дано;
- получено
Дано: RPL = 11,775 при Ра = 0,01;
n = 4;
s = 0,039.
Результат:
APL = 11,698 при Ра = 0,95;
ACL = 11,730.
Рисунок А.6 - Построение приемочной контрольной карты. Пример 3
Обозначения:
- дано;
- получено
Дано: ACL = 73,3 и 86,7;
n = 5;
? = 5.
Результат:
APL = 77,0 и 83,0 при Ра = 0,95;
RPL = 69,6 и 90,4 при Ра = 0,05.
Рисунок А.7 - Построение приемочной контрольной карты. Пример 4
Обозначения:
- дано;
- получено
Дано: APL - номинальное значение = 11,250 при Ра =0,95;
n = 4;
? = 0,039.
Результат:
RPL = 11,180 и 11,320 при Ра = 0,05;
ACL = 11,212 и 11,288.
|
|
|
|
