Корпуса плавких вставок

Корпус плавких вставок предохранителей изготавливают из высокопрочных сортов специальной керамики (фарфор, стеатит или корундомуллитовая керамика) для обеспечения их высокой разрывной способности. Некоторые зарубежные фирмы (США, Япония) корпуса для предохранителей выполняют из стеклоткани, пропитанной кремнийорганической смолой. Анализ механических стволов литьевых смол подтверждает, что они могут быть использованы для изготовления корпусов предохранителей. Прочность на растяжение изготовленных таким образом корпусов выше прочности аналогичного по размеру корпуса из керамики со стальными крышами. Основным фактором, препятствующим применению смол, является их старение при повышенных температурах. При температуре корпуса, не превышающей 30⁰С, не обнаруживается старения, но при более высокой температуре механические и электрические свойства смол со временем ухудшаются. В связи с тем, что возможны значительные перегревы корпуса предохранителя как в номинальном режиме (до 120⁰С), так и в области токовых перегрузок, применение изоляционных смол для изготовления корпусов и других элементов конструкции предохранителей станет возможным только после создания литьевых смол с достаточно большой термической стойкостью в различных режимах работы предохранителей.

Фирма «Фриц Дришер» (ФРГ) изготовила предохранители с шарообразным корпусом из эпоксидной смолы, что значительно упростило массовое производство предохранителей. Для повышения механической прочности в эпоксидную смолу добавляют волокнистый материал. В таком предохранителе отсутствуют резьбовые соединения. Эти предохранители влагонепроницаемы. Но такие предохранители предназначены только для отключения больших токов короткого замыкания, поскольку при малых токовых перегрузках возникают недопустимые перегревы корпуса из смолы.

Для корпусов предохранителей с малыми номинальными токами обычно используются специальные стекла.

КОНСТРУКЦИЯ ПЛАВКИХ ЭЛЕМЕНТОВ.

Все разновидности плавких элементов можно разделить на две группы: постоянного по длине плавкого элемента поперечного сечения и переменного. Плавкие элементы постоянного сечения обычно изготавливают из проволоки, а плавкие элементы переменного сечения – из металлической фольги или тонкой металлической пленки.

Отношение поперечного сечения широкой части плавкого элемента к поперечному сечению узкого перешейка определяет вид защитной характеристики. Например, для быстродействующих предохранителей обычно используются плавкие элементы с отношением более пяти. Характеристики для инерционных и нормально действующих предохранителей получаются при отношении менее пяти.

Плавкие элементы постоянного сечения обычно имеют плотность тока намного меньше, чем в плавких элементах переменного сечения. При срабатывании предохранители с плавкими элементами постоянного сечения имеют большие значения тока плавления и интеграла плавления, большие перенапряжения, но длительность горения дуги и отношения максимального значения пропускаемого тока к току плавления в этих предохранителях существенно меньше.

С повышением номинального напряжения предохранителя в плавких элементах переменного сечения увеличивается число последовательно соединенных узких перешейков, что необходимо для того, чтобы при срабатывании предохранителей на каждом перешейке загоралась отдельная дуга. В результате увеличения числа последовательно горящих дуг происходит более быстрое нарастание напряжения на предохранителе, чем в тех случаях, когда плавкий элемент имеет только один узкий перешеек.

Создание нескольких относительно узких параллельных каналов горения электрической дуги улучшает условия ее гашения за счет использования большего количества материалов наполнителя и уменьшения тока в каждой из параллельных дуг, поэтому при конструировании плавкие элементы предпочитают делить на ряд параллельных ветвей. Число параллельных ветвей ограничивается технологическими трудностями изготовления узких перешейков малых размеров.

Температура плавких элементов в различных режимах работы предохранителей изменяется в значительных пределах. Вследствие этого происходит большее или меньшее удлинение плавкого элемента. Некоторый разброс размеров корпусов плавких вставок приводит также к разбросу длин плавких элементов от предохранителя к предохранителю, поэтому в плавких элементах предусматривают по длине несколько изгибов, компенсирующих разницу в длинах корпуса и плавкого элемента в результате воздействия различных факторов.

Качество предохранителей в значительной степени зависит от значений переходных электрических сопротивлений. Как показали исследования, при плохом контактном соединении плавкого элемента с контактами плавкой вставки переходное сопротивление может достигать 50% электрического сопротивления плавкого элемента. Из-за этого предохранители перегреваются в номинальном режиме работы, сокращается их срок службы. Кроме того, при плохом контактном соединении нарушается воспроизводимость результатов испытаний от одного образца к другому. Все плавкие элементы предохранителей с большими номинальными токами присоединяются к контактным выводам сваркой, обеспечивающей хорошее качество контактного соединения. Для предохранителей с малыми номинальными токами используется иногда пайка мягкими припоями, но чаще механическое обжатие. В разборных предохранителях плавкий элемент соединяется с выводами плавкой вставки болтовым зажимом.

КОНСТРУКЦИЯ УКАЗАТЕЛЕЙ СРАБАТЫВАНИЯ ПЛАВКИХ ВСТАВОК

Плавкие элементы современных предохранителей находятся внутри непрозрачного корпуса, и состояние плавкого элемента визуально определить невозможно. Особенно важно иметь представление о состоянии плавкого элемента для предохранителей с большими номинальными токами из-за значительных трудностей, связанных с установкой и снятием предохранителя. В связи с этим применяются различного типа указатели, которые показывают, перегорел ли плавкий элемент предохранителя.

Имеется большое количество патентов на конструкции указателей. Наиболее широкое применение получил указатель срабатывания, использующий тот же принцип, что и основной плавкий элемент, - расплавление под действием сверхтока. Для создания такого указателя тонкая металлическая проволока с достаточной механической прочностью на растяжение электрически присоединяется параллельно основному плавкому элементу. При протекании через предохранитель сверхтока перегорают основной плавкий элемент и проволочка указателя. Проволочка указателя срабатывания закрепляется с одной стороны наглухо, а с другой подсоединяется к штифту, который подтягивается с помощью пружины в специальное отверстие. Проволочка указателя срабатывания находится в кварцевом песке. Ее длина обычно приблизительно равна длине плавкого элемента, что необходимо для надежного гашения дуги при номинальном напряжении предохранителя.

Указатели срабатывания такого типа изготавливаются двух видов: автономные – в виде небольшой плавкой вставки с высокоомным плавким элементом и наполнителем, устанавливаемые в собственном корпусе вне плавкой вставки и встроенные в корпус плавкой вставки. Автономные указатели срабатывания иногда крепятся непосредственно на плавкой вставке, а иногда устанавливаются совсем в стороне от предохранителя, имея с ним только электрическую связь. Последнее характерно для предохранителей фирмы «Инглиш электрик» (Великобритания).

После перегорания проволочки указателя срабатывания освобождается пружина, которая выталкивает штифт, окрашенный в яркий цвет и являющийся визуальным указателем того, что предохранитель перегорел. Иногда штифт служит и бойком, воздействующим на вспомогательные контакты предохранителя. В результате этого сигнал о срабатывании предохранителя передается на соответствующие органы управления.

В зависимости от соотношения электрических сопротивлений и теплофизических параметров основного плавкого элемента и указателя при срабатывании предохранителя могут наблюдаться три различных случая:

1) первоначальное расплавление основного плавкого элемента, горение дуги на нем. Активное сопротивление указателя шунтирует дугу основного плавкого элемента, способствуя снижению скорости нарастания напряжения на промежутке и снижению пика напряжения;

2) первоначальное расплавление проволоки указателя, а затем расплавление основного плавкого элемента. В связи с тем, что основной плавкий элемент имеет малое активное сопротивление, он будет шунтировать промежуток, образовавшийся после расплавления проволоки указателя, и препятствовать сколько-нибудь длительному горению дуги в указателе;

3) почти одновременное расплавление основного плавкого элемента и проволоки указателя срабатывания. Горение дуги на указателе может происходить до конца горения дуги на основном плавком элементе в одних случаях, а в других – горение дуги на указателе прекратится намного раньше, чем в основном плавком элементе

К сожалению, указатели рассматриваемого типа обладают нестабильностью срабатывания. При малых напряжениях и при малых токовых перегрузках проволока перегорает на небольшом участке. Если этот участок находится на большом расстоянии от пружины и если плотность упаковки песчаного наполнителя в корпусе указателя большая, силы трения проволоки о песчаный наполнитель могут превысить силу упругости пружины и указатель срабатывания может не сработать. Недостатком этих указателей является также то, что при случайном механическом обрыве плавкого элемента в процессе сборки или по какой-либо другой причине указатель срабатывания не показывает действительное состояние предохранителя без включения напряжения.

В качестве визуальных указателей срабатывания используют также газоразрядные лампы и светодиоды, включенные параллельно плавкой вставке. Но стоимость таких указателей срабатывания выше, а надежность их в работе ниже, чем у описанных выше указателей срабатывания.

ЗАКРЫТЫЕ ПРЕДОХРАНИТЕЛИ

Закрытые предохранители обычно выполняются в виде фибровой трубки, закрытой с концов латунными колпаками. Внутри трубки плавкие вставки. Образующаяся при сгорании вставки электрическая дуга горит в закрытом объеме. При горении дуги стенки выделяют газ, давление в трубке повышается, дуга гаснет.

Закрытые предохранители серии ПР-2 (разборные) имеют номинальные токи от 100А до 1000 А, предельные отключаемые токи при напряжении 380В и cosj³0.4 составляют от 6 кА до 20 кА. Вставки в основном с перешейками.

ПРЕДОХРАНИТЕЛИ С НАПОЛНИТЕЛЕМ (ЗАСЫПНЫЕ)

Плавкие вставки размещаются в среде мелкозернистого твердого наполнителя (например: мел, кварцевый песок), помещающегося в фарфоровом или пластмассовом корпусе. Возникающая при плавлении вставок электрическая дуга тесно соприкасается с мелкими зернами наполнителя, интенсивно охлаждается, деионизируется и поэтому быстро гасится.

Засыпные предохранители серии ПН-2 имеют номинальные токи от 100 А до 600 А, предельный отключающий ток при напряжении 500 В () находится в пределах от 25 кА до 50 кА. Серии ПП31 на номинальные токи от 63 А до 1000 А, предельный ток отключения до 100 кА при напряжении 660 В.

В таких предохранителях применяют параллельные вставки, что позволяет при том же суммарном поперечном сечении вставок получить большую поверхность охлаждения.

ИНЕРЦИОННЫE ПРЕДОХРАНИТЕЛИ

Характеристика на участке б-в обеспечивается нормальной вставкой увеличенного сечения, а на участке а-б другим элементом.

Серия ИП на напряжение 30 В и токи от 5 А до 250 А.

ЖИДКОМЕТАЛЛИЧЕСКИЕ – ток до 250 кА при напряжении 450 В переменного тока. Предохранители работают многократно с большим токоограничением. (Устройство рассмотрите самостоятельно; Чунихин, стр. 514-515).

БЫСТРОДЕЙСТВУЮЩИЕ ДЛЯ ЗАЩИТЫ ПОЛУПРОВОДНИКОВЫХ ПРИБОРОВ. ПП-57 на номинальные токи (40-800) А, ПП-59 на номинальные токи (250-2000) А. Номинальные напряжения составляют до 1250 В переменного и 1050 В постоянного тока.

БЛОК ПРЕДОХРАНИТЕЛЬ-ВЫКЛЮЧАТЕЛЬ. БПВ номинальный ток до 350 А при переменном напряжении до 550 В.

ВЫБОР ПРЕДОХРАНИТЕЛЕЙ

Предохранители выбирают

1. по условию пуска и длительной эксплуатации;

2. по условию селективности.

1 В процессе длительной эксплуатации температура нагрева предохранителя не должна превосходить допустимых значений. В этом случае обеспечивается стабильность времятоковых характеристик предохранителя. Для выполнения этого требования необходимо, чтобы патрон и плавкая вставка выбирались на номинальный ток, равный или несколько больший номинального тока защищаемой установки.

Предохранитель не должен отключать установку при перегрузках, которые являются эксплуатационными (так, пусковой ток асинхронного двигателя с короткозамкнутым ротором может достигать семикратного значения номинального тока. По мере разгона пусковой ток падает до значения, равного номинальному току двигателя. Длительность пуска зависит от характера нагрузки).

Для двигателей с легкими условиями пуска (двигатели насосов, вентиляторов, станков)

,т.е. номинальный ток вставки выбирается по пусковому току нагрузки.

Для тяжелых условий пуска, когда двигатель медленно разворачивается (привод центрифуги, краны, дробилки), или в повторно-кратковременном режиме, когда пуски проходят с большой частотой, вставки выбирают с еще большим запасом

Если предохранитель стоит в линии, питающей несколько двигателей, плавкая вставка выбирается по формуле:

где – расчетный номинальный ток линии, равный .

Разность берется для двигателя, у которого она наибольшая.

Для сварочных трансформаторов условия выбора предохранителя следующие:,где ПВ – продолжительность включения.

2 Выбор предохранителей по условию селективности.

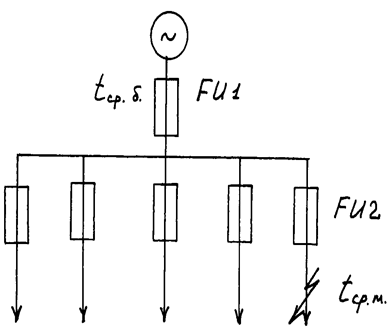

Между источником энергии и потребителем обычно устанавливается несколько предохранителей, которые должны отключать поврежденные участки по возможности селективно.

Предохранитель , пропускающий больший номинальный ток, имеет вставку большего сечения, чем предохранитель , установленный у одного из потребителей.

При КЗ необходимо, чтобы повреждение отключалось предохранителем, расположенным у места повреждения. Все остальные предохранители, расположенные ближе к источнику, должны остаться работоспособными. Такая согласованность работы предохранителей называется избирательностью или селективностью.Для обеспечения селективности полное время работы () предохранителя должно быть меньше времени нагрева предохранителя до температуры плавления его вставки, т.е.t_пл1³t_р2.Для обеспечения селективности наименьшее фактическое время срабатывания предохранителя (на больший ток) должно быть больше наибольшего времени срабатывания предохранителя (на меньший номинальный ток):,где и - время срабатывания предохранителя на больший и меньший номинальные токи, соответствующие номинальной характеристике.

Время срабатывания предохранителя из-за производственных допусков может отклоняться от номинального на . Тогда приведенное неравенство можно записать в виде.Множители 0,5 и 1,5 учитывают, что предохранитель взят с отрицательным допуском по времени срабатывания, а предохранитель - с положительным. В результате получим необходимое условие селективности:,т.е. для селективной работы время срабатывания предохранителя на больший ток должно быть в 3 раза больше, чем у предохранителя на меньший ток.Для однотипных предохранителей для проверки селективности достаточно проверить при наибольшем токе вставку с меньшим номинальным током.

Для разнотипных предохранителей проверка селективности производится по всему диапазону токов: от 3^х фазного КЗ в конце защищаемого участка до номин ального тока плавкой вставки.

10 АВТОМАТИЧЕСКИЕ ВЫКЛЮЧАТЕЛИ (АВТОМАТЫ)

Автоматические выключатели, как правило, предназначаются для отключения поврежденного участка сети при возникновении в нем аварийного режима (короткое замыкание, ток перегрузки, пониженное напряжение). Термическое и электродинамическое (при коротком замыкании) воздействия повышенных токов могут привести к выходу из строя электрооборудования. В условиях пониженного напряжения, если механический момент нагрузки на валу остается неизменными, через работающие двигатели также будет протекать повышенный ток.

Автомат в отличие от контактора имеет узел элементов защиты, автоматически обнаруживающий появление в сети ненормальных условий и дающий сигнал на отключение. Если контактор рассчитывается лишь на отключение токов перегрузки, которые достигают нескольких тысяч ампер, то автомат должен отключать токи короткого замыкания, достигающие многих десятков и даже сотен килоампер. Кроме того, автомат редко отключает электрическую цепь, в то время как контактор предназначается для частых оперативных коммутаций номинальных токов нагрузки.

Различают несколько разновидностей автоматов: универсальные (работают на постоянном и переменном токе), установочные (предназначаются для установки в общедоступных помещениях и выполняются по типу установочных изделий), быстродействующие постоянного тока и гашения магнитного поля мощных генераторов.

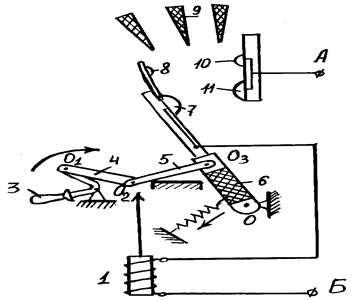

Рисунок – Конструктивная схема автомата

На рисунке дана условная конструктивная схема универсального автомата в упрощенном изображении. Автомат коммутирует электрическую цепь, подсоединяемую к выводам А и Б. В указанном положении автомат отключен и силовая электрическая цепь разомкнута. Чтобы включить автомат, надо вращать вручную по часовой стрелке рукоятку 3. Создается усилие, которое, перемещая рычаги 4 и 5 вправо, будет поворачивать основную несущую деталь 6 автомата вокруг неподвижной оси О по часовой стрелке. Замыкаются и включают цепь тока вначале дугогасительные 8 и 10, а затем главные 7 и 11 контакты автомата. После этого вся система остается в крайнем правом положении, зафиксированном специальной защелкой, и удерживается ею (на рисунке не показана).

Отключающая пружина 2 взводится при включении автомата. При подаче команды на отключение она отключает автомат. Когда по катушке электромагнитного расцепителя 1 протекает ток короткого замыкания, на его якоре создается электромагнитная сила, переводящая рычаги 4 и 5 вверх за мертвую точку, в результате чего автомат пружиной 2 отключается автоматически. При этом контакты размыкаются, и возникающая на них дуга выдувается в дугогасительную камеру 9 и гасится в ней.

Система рычагов 4 и 5 выполняет функции механизма свободного расцепления, который в реальных автоматах имеет более сложное устройство. Механизм свободного расцепления позволяет автомату отключаться в любой момент времени, в том числе и в процессе включения, когда включающая сила воздействует на подвижную систему автомата. Если рычаги 4 и 5 переведены вверх за мертвую точку, то жесткая связь между системами приводной и подвижной нарушается. Мертвая точка соответствует такому положению рычагов, когда прямые линии и , соединяющие оси вращения, совпадают по направлению друг с другом. Автомат немедленно отключается за счет действия возвратной пружины 2, независимо от того, воздействует ли включающая сила на приводную систему автомата или нет.

Механизм свободного расцепления предотвращает возможность следующих друг за другом циклов “отключения-включения” автомата (“прыгание автомата”) при возможном включении его на существующее в цепи короткое замыкание. Представим себе, что при соприкосновении контактов включающегося автомата по цепи пройдет ток короткого замыкания. В этом случае максимальный расцепитель 1 сработает и переведет рычаги механизма свободного расцепления 4 и 5 вверх за мертвую точку. Автомат отключится и больше не включится, так как механическая связь между включающей силой и подвижной системой автомата нарушена. Если бы не было механизма свободного расцепления, то после автоматического отключения автомата последовало бы его немедленное повторное включение под воздействием силы включающего устройства, которая к этому времени могла оказаться неснятой. Произошли бы быстро следующие друг за другом многократные отключения и включения автомата в тяжелом режиме короткого замыкания, что может привести к разрушению автомата.

При отключении автомата первыми размыкаются главные контакты 7 и 11, и весь ток перейдет в параллельную цепь дугогасительных контактов 8 и 10 с накладками из дугостойкого материала. На главных контактах дуга не должна возникать, чтобы эти контакты не обгорали. Дугогасительные контакты размыкаются, когда главные контакты расходятся на значительное расстояние. На них возникает электрическая дуга, которая выдувается вверх и гасится в дугогасительной камере 9.

При включении автомата первыми замыкаются дугогасительные контакты, а затем главные. Возможная из-за вибрации контактов электрическая дуга возникает и гасится лишь на дугогасительных контактах.

Быстродействующие автоматы предназначаются для защиты установок постоянного тока (транспортные, преобразовательные). Их собственное время срабатывания – доли миллисекунды, обычных автоматов – десятые доли секунды.

Быстрое размыкание контактов при возникновении аварийного режима в сети определяет характерную особенность этих автоматов. Сопротивление рано появляющейся на контактах электрической дуги, включенное последовательно в отключаемую цепь, ограничивает ток короткого замыкания, не давая ему, возрасти до установившегося значения. Быстродействие аппарата достигается применением поляризованных электромагнитных устройств в приводе, интенсивных дугогасительных устройств, магнитных систем, в которых изменяющиеся магнитные потоки не сцепляются с замкнутыми обмотками и проходят по шихтованной части магнитопроводов (борьба с замедляющим влиянием вихревых токов) и т.д., а также максимальным упрощением кинематической схемы аппарата и ликвидацией промежуточных звеньев между измерительным органом (расцепителем) и контактами.

РАСЦЕПИТЕЛИ АВТОМАТОВ

Расцепители в автоматах являются измерительными органами. Они контролируют величину соответствующего параметра защищаемой цепи и дают сигнал на отключение автомата, когда он достигает заданного значения, называемого уставкой (ток срабатывания, напряжения срабатывания и т.д.). В расцепителях предусмотрены возможности регулирования уставки в достаточно широких пределах. Это необходимо для осуществления селективной (избирательной) защиты электрической сети, в которую включен автомат.

Селективность защиты достигается прежде всего за счет разного времени срабатывания предыдущей и последующей ступени защиты. Разница во времени срабатывания этих ступеней называется ступенью селективности во времени. Существует также ступень селективности по току.

В разветвленной сети нарастание выдержки времени от одной ступени защиты к другой может привести к недопустимо большой величине этой выдержки на последних ступенях защиты. Длительное протекание большого тока короткого замыкания (10 кА) может привести к недопустимому нагреву проводов в цепи. Поэтому при больших токах целесообразно осуществлять мгновенное отключение автомата (расположенного близко к месту которого замыкания) при помощи расцепителя токовой отсечки.

На величину тока кроме электромагнитного может реагировать тепловой расцепитель, устройство которого аналогично тепловому реле. Этот расцепитель не используется для защиты от токов короткого замыкания, так как он создает при этом недопустимо высокие выдержки времени, однако позволяет получить необходимые в эксплуатацонных условиях большие выдержки времени при токах перегрузки. Тепловым расцепителям свойственны недостатки: их защитные характеристики (зависимость времени срабатывания от тока) нестабильны и меняются с температурой окружающей среды; время возврата расцепителя в исходное положение после срабатывания велико.

В автоматах применяются также расцепители минимального напряжения, подающие команду на отключение автомата при понижении напряжения ниже заданного уровня. Такие расцепители обычно строятся на электромагнитном принципе. При понижении напряжения ниже заданного уровня электромагнитная сила оказывается меньше силы возвратной пружины. Якорь электромагнита отпускается и через промежуточное звено (валик) воздействует на защелку автомата, в результате чего последний отключается.

В отличие от электромагнитного полупроводниковые расцепители, которые широко применяются в последнее время, не имеют такого большого количества подвижных механических элементов. Но главные их преимущества заключаются в улучшении эксплуатационных характеристик: широкие диапазоны регулирования токов и времени срабатывания, что позволяет унифицировать изделия и выпускать меньшую их номенклатуру, более тонкая и точная регулировка времени срабатывания при больших токах короткого замыкания и т.д. В измерительных органах таких расцепителей применяются трансформаторы тока, а одним из основных узлов у них является узел выдержки времени. В их состав входит также выходное реле, передающее сигнал на отключающий электромагнит. Выдержка времени в таких расцепителях осуществляется за счет применения контуров RC в цепях управления транзисторами и применения магнитных накопителей и бесконтактных счетчиков импульсов.

БЕЗДУГОВЫЕ КОНТАКТНЫЕ АППАРАТЫ

Цепь переменного тока можно отключить без образования электрической дуги, если развести контакты с достаточной скоростью непосредственно перед переходом тока через нулевое значение. В это время электромагнитная энергия, запасенная в цепи, приближается к нулю.

Рисунок Полуволна тока

На рисунке изображена полуволна переменного тока. Если точка А соответствует моменту размыкания контактов и образования дуги, то дуга в этом полупериоде будет гореть в течение времени . За это время через неё пройдет количество электричества, определяемой площадью , и выделенная в дуге энергия будет относительно большой. Когда же контакты аппарата разомкнутся непосредственно перед переходом тока через нуль (точка В), в дуге выделится значительно меньшая энергия, так как время её существования и мгновенные значения токов будут значительно меньше. Когда контакты аппарата расходятся перед переходом тока через нуль, количество электричества в стадии газового разряда определится площадью и дуговой столб не успевает накопить в своем объеме значительный запас тепловой энергии. Это тепло быстро рассеивается вблизи перехода тока через нуль, а восстанавливающаяся прочность межконтактного промежутка приобретает высокие значения и быстро нарастает во времени. Создаются условия, при которых дуга гаснет, не успев развиться. Отключение цепи переменного тока становиться практически бездуговым.Отключающие аппараты с фиксированным моментом расхождения контактов непосредственно перед нулевым значением переменного тока принято называть синхронными выключателями.

Основная трудность при создании синхронных выключателей заключается в достижении необходимой точности срабатывания аппарата непосредственно перед нулем тока и в разведении контактов на необходимое изоляционное расстояние за очень малое время, предшествующее переходу тока через нуль. Чтобы преодолеть эти трудности искусственно растягивается пауза тока до одного полупериода (с при ) с помощью диодов.

КОМАНДОАППАРАТЫ И НЕАВТОМАТИЧЕСКИЕ ВЫКЛЮЧАТЕЛИ

К командоаппаратам относятся путевые и конечные выключатели, кнопки управления, многоцепные аппараты – ключи управления и командоконтроллеры, многочисленные пары контактов которых коммутируются в определенной последовательности при повороте рукоятки из одного положения в другое.

Путевые и конечные выключатели осуществляют коммутацию цепей управления и автоматики на заданном участке пути, проходимом управляемым механизмом. Конечные выключатели устанавливаются, например, в механизмах подъемно-транспортных устройств, в суппортах металлорежущих станков. В первом случае они ограничивают высоту подъема грузов, во втором – ход суппорта, подавая в конце контролируемого хода механизма сигнал на отключение двигателей (а в подъемниках также сигнал на срабатывание тормозного электромагнита).

Командоконтроллер – многопозиционный аппарат, управляющий катушками контакторов, главные контакты которых включены в силовые цепи электрических машин, трансформаторов и резисторов. Контроллер – это также многопозиционный аппарат, предназначенный для управления электрическими машинами и трансформаторами путем коммутации непосредственно силовых цепей обмоток машин, трансформаторов, а также резисторов. С помощью контроллеров (и командоконтроллеров) могут осуществляться пуск, регулирование скорости, реверсирование и остановка двигателей.

Пакетные выключатели – аппараты закрытого типа. Дуга возникает и гасится в ограниченном объеме, в результате давление в этом объеме повышается. С повышением давления сопротивление дуги и напряжение на ней возрастают. Физически это объясняется тем, что с повышением давления уменьшаются расстояния, на которых взаимодействуют элементарные частицы газа. Это приводит, во-первых, к усилению интенсивности теплообмена между частицами газа и улучшению условий теплопередачи от дуги и, во-вторых, к уменьшению длины свободного пробега электронов в газе. При прочих равных условиях это снижает интенсивность процессов ионизации, так как электрон на меньшей длине свободного пробега способен приобрести меньшую энергию, двигаясь в электрическом поле. Это приводит к росту сопротивления и напряжения дуги.

11 ЭЛЕКТРОМЕХАНИЧЕСКИЕ КОММУТАЦИОННЫЕ АППАРАТЫ

КОНТАКТОРЫ И МАГНИТНЫЕ ПУСКАТЕЛИ
