Цилиндрические зубчатые передачи

ПЕРЕДАЧИ ЗАЦЕПЛЕНИЕМ

ПЕРЕДАЧИ

Современные машины приводятся в движение главным образом топливными и электрическими двигателями. В силу специфики законов термогазодинамики и электромагнетизма, эти двигатели более быстроходны, чем было бы удобно для человека, к тому же их скорость сложно и плохо регулируется. Возникает необходимость согласования режимов работы двигателя и исполнительного органа [6,10], с которым, собственно, и имеет дело оператор. Для этого созданы передачи.

Механическими передачами или просто передачами называются механизмы, которые преобразуют параметры движения от двигателя к исполнительным органам машины [1,10].

Механическая энергия передаётся, как правило, с преобразованием скоростей и вращающих моментов, а иногда с преобразованием вида и закона движения.

Передачи по принципу работы разделяются на:

è Передачи зацеплением:

è с непосредственным контактом (зубчатые и червячные);

è с гибкой связью (цепные, зубчато-ременные).

è Передачи трением (сцеплением трущихся поверхностей):

è с непосредственным контактом поверхностей (фрикционные);

è с гибкой связью (ременные).

Передают движение с помощью последовательно зацепляющихся зубьев [1].

Передают вращающий момент между параллельными валами.

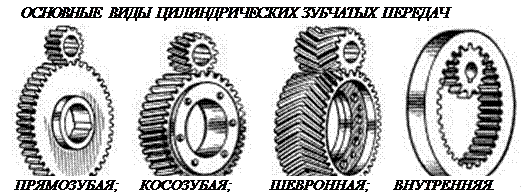

Прямозубые колёса (около 70%) применяют при невысоких и средних скоростях, когда динамические нагрузки от неточности изготовления невелики, в планетарных, открытых передачах, а также при необходимости осевого перемещения колёс.

Косозубые колёса (более 30%) имеют большую плавность хода и применяются для ответственных механизмов при средних и высоких скоростях.

Шевронные колёса имеют достоинства косозубых колёс плюс уравновешенные осевые силы и используются в высоконагруженных передачах.

Колёса внутреннего зацепления вращаются в одинаковых направлениях и применяются обычно в планетарных передачах.

Выбор параметров цилиндрических зубчатых передач обусловлен конструктивными и технологическими условиями.

Передаточное отношение U определяется соотношением угловых скоростей (ω) или частот вращения (n) ведомого и ведущего колёс U = ω₁ / ω₂ = n₁ / n₂.

Здесь и далее индексы 1 и 2 расставлены в порядке передачи механической энергии 1- ведущее (шестерня), 2- ведомое (колесо). Учитывая, что в зацепление входят колёса с одинаковым модулем (ГОСТ 9563-60), можно задавшись числом зубьев шестерни Z₁ найти число зубьев колеса

Z₂ = U * Z₁.

Передаточное число U ограничено габаритами зубчатой передачи.

Его рекомендуется принимать в диапазоне от 2 до 6. Нормальный ряд значений U стандартизирован в ГОСТ 2185-66.

Ширина колеса задаётся обычно коэффициентом ширины Y_a= b / A_w, где b – ширина венца; A_w – межосевое расстояние (ГОСТ 2185-66).
