Чистота обработки поверхности

В процессе обработки на поверхности детали образуются неровности, возникающие из-за колебательного движения инструмента, копирования дефектов его режущей кромки, трения о деталь и т.д.

Шероховатостью поверхности называется совокупность микро-неровностей поверхности с относительно малыми шагами на базовой длине ℓ.

Базовой длиной ℓ называют длину базовой линии, используемой для выделения неровностей, характеризующих шероховатость поверхности и для количественного определения его параметров.

Детали в процессе обработки имеют микронеровности, невидимые невооруженным глазом. Для того, чтобы количественно оценить величину микронеровностей используются специальные приборы (например профилограф – профилометр).

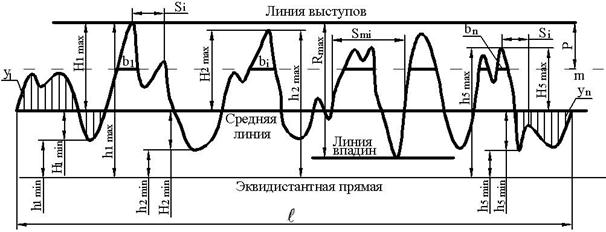

Полученный на миллиметровке график микронеровностей уже подается обсчету.

Количественная оценка величины микронеровностей проверяется по следующим основным параметрам:

1. Среднее арифметическое отклонение профиля в пределах базовой длины.

2. Величина неровностей профиля по десяти точкам в пределах базовой длины.

(5 самых наибольших выступов и 5 самых наибольших впадин)

3. Наибольшая высота неровностей профиля (R_max).

Как правило, при небольших значениях неровностей используется критерий R_a, при значительных его величинах – R_z.
