КПД червячной передачи

Рассматривая червяк как винт с модульной нарезкой, пренебрегая за малостью потерями в опорах качения, на основании ранее выведенной формулы можно написать:

- угол трения.

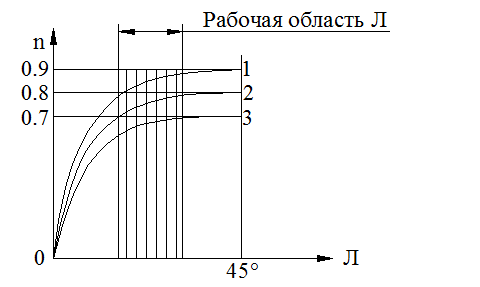

Рис.42

1 - очень хорошие условия - h = 0,8 - 0,85.

2 - средние условия - h = 0,7 - 0,8.

3 - плохие условия (чугунное колесо) - h = 0,6 - 0,7.

Из графика функции (рис.42) видно, что теоретически наивыгоднейшим будет угол l, близкий к 45°, но при таких углах очень велики осевые нагрузки на подшипники колеса, поэтому, учитывая пологость кривых в зоне больших углов, практически принимают рабочую область углов l в пределах, соответствующих Z_ч = 1 + 4.
