Волноводные и рупорные антенны
|
|
|
|
Простейшей антенной с излучающим раскрывом является волноводная антенна, представляющая собой открытый конец волновода. Волноводные антенны имеют широкую ДНА и плохо согласованы с внешним пространством.
Более узкую ДНА имеет рупорная антенна, выполненная в виде волновода с плавно расширяющимся поперечным сечением в сторону открытого конца (рис. 8).
Волноводные и рупорные антенны используются как самостоятельно, так и в качестве облучателей антенн оптического типа и элементов антенных решеток.

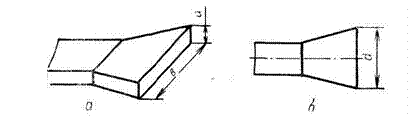

Рис. 8. Рупорная антенна с прямоугольным (а) и круглым (б) сечением
|
|
|
|
