Методы наблюдений за деформациями

7.1. Наблюдения за вертикальными перемещениями

При наблюдении за вертикальными перемещениями используют различные способы, среди которых следует выделить геометрическое и тригонометрическое нивелирование, микронивелирование, гидронивелирование, а также фото- и стереофотограмметрические способы.

Б о льшие преимущества имеет способ геометрического нивелирования. В первую очередь достоинства этого способа заключаются в возможности определения вертикальных перемещений с высокой точностью при сравнительно больших расстояниях между точками. Так, например, при расстояниях между точками 5 – 20 м возможно обеспечение точности измерения перемещений до 0,05 – 0,10 мм, при расстояниях до 1 км измерение вертикальных перемещений можно выполнить с точностью 0,5 – 1,0 мм. Из других преимуществ данного способа следует отметить быстроту измерений, возможность проведения работ в стесненных условиях, при наличии помех, использование в работе стандартного оборудования, а также использование большого опыта проведения подобных измерений. Для высокоточного нивелирования применяют нивелиры типа Н-05 с микрометром в комплекте с инварными рейками, для точного – нивелиры типа Н1 и Н2 (с микрометром) с инварными рейками, для работ сравнительно меньшей точности – нивелиры типа Н2 (без микрометра), Н3 с рейками соответствующего класса (цельные нескладные с делениями 5 и 10 мм).

Тригонометрическое нивелирование (рис. 26)используют в тех случаях, когда наблюдаемая точка находится на большой высоте, и в случаях, когда по каким-либо причинам невозможно выполнить работы способом геометрического нивелирования (высокие здания, башни, наличие непреодолимых препятствий, в горных выработках большой высоты для установленных в кровле реперов и др.). Высокая точность при тригонометрическом нивелировании достигается при коротких лучах визирования (до 100 м) и при использовании высокоточных (Т1) и точных (Т2) теодолитов. Расстояния до точки от станции определяют стальными рулетками, обеспечивающими точность 1:20000 – 1:30000 (3 – 5 мм на 100 м). Для тригонометрического нивелирования оборудуется специальная станция, на которой предусмотрено принудительное центрирование теодолита. Указанное нивелирование может выполняться как по непосредственному наблюдению деформа-ционной марки, так и с использованием подвесной или постановочной нивелирной рейки, по шкале которой берут отсчет вместе со значением отсчета по вертикальному кругу теодолита. Наибольшая точность обеспечивается при тригонометрическом нивелировании из середины (рис. 26 б), поскольку в этом способе практически исключается погрешность из-за влияния кривизны Земли и рефракции атмосферы.

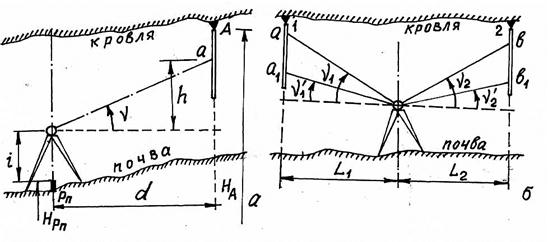

Рис. 26. Тригонометрическое нивелирование

а) – нивелирование вперед; в) – нивелирование из середины

При тригонометрическом нивелировании вперед (рис. 26 а) превышение деформационной марки над опорным репером определяют по формуле

, (1)

где h – превышение (см. рис.); d – горизонтальное проложение; ν – угол наклона; а – отсчет по рейке, установленной нулем на искомую точку А; i – высота прибора; f – общая поправка за кривизну Земли и рефракцию атмосферы.

При тригонометрическом нивелировании из середины (рис. 26 б) теодолит размещают посредине между наблюдаемыми точками 1 и 2, т.е. обеспечивают разность плеч (L₁ – L₂) практически равной нулю. В такой симметричной схеме измерений влиянием кривизны и рефракции атмосферы можно пренебречь. По каждой из реек, установленных или подвешенных в искомых точках (в зависимости от схемы тригонометрического нивелирования, определяемой размещением деформационных марок на исследуемом сооружении), берут не менее двух отсчетов. В этом случае превышение каждой из наблюдаемых точек относительно горизонта прибора определяется несколько раз, что значительно повышает точность измерений без изменения горизонта прибора и обеспечении надежного контроля при определении величин превышений. Превышение точки 2 над точкой 1 в схеме, указанной на рис. 26 б, будет равно

, (2)

где при многократных n наблюдениях по каждой из реек.

Измерения при тригонометрическом нивелировании выполняют полным приемом, т.е. при двух положениях круга (КЛ и КП). Для точного и высокоточного тригонометрического нивелирования применяют теодолиты типа Т1 и Т2 в комплекте с миллиметровыми рейками различной длины (постановочные, подвесные).

Гидронивелирование (гидростатическое, гидродинамическое) практически обеспечивает такую же точность, которая достигается и при геометрическом нивелировании. Однако расстояния между наблюдаемыми точками сравнительно небольшие, что ограничивается длиной шланга 3 между колбами гидронивелира (рис. 27). Гидронивелир состоит из двух или нескольких стеклянных колб 1, заполненных жидкостью и соединенных между собой шлангами 3. В основании колб (либо в верхней их части или на корпусе) имеется фиксированная точка 5, которой колба устанавливается на исследуемую деформационную марку 6. Колбы снабжены линейными шкалами 4, по которым берут отсчеты а и б по установившемуся уровню жидкости.

Преимуществом данного способа может считаться возможность оборудования стационарной станции наблюдений, что во многих случаях является весьма важным. Тем более, что сравнительно просто обеспечивается и автоматическая регистрация измерительной информации с дистанционным управлением процессом измерений. Отсчеты положения уровня жидкости получают не визуально, а по регистрации контакта токопроводящей жидкости с иглой измерительной электрической системы. Точность измерений достигается до 0,1 – 0,2 мм.

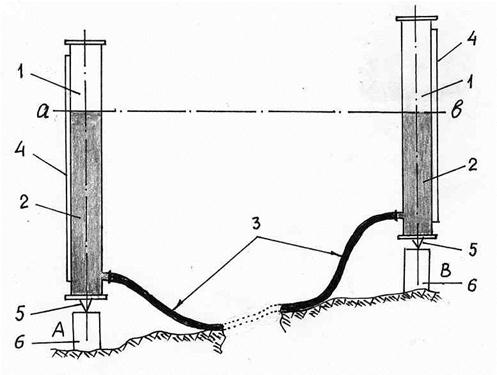

Рис. 27. Схема гидростатического нивелира

В системах гидростатического нивелирования рабочая жидкость находится в поле свободной силы тяжести, т.е. устанавливается на одном уровне во всех колбах. В системе гидродинамического нивелирования жидкость медленно перемещается в сосудах под действием поршневого устройства. Жидкость, перемещаясь, достигает контактной иглы, закрепленной в колбе. Устанавливается зависимость между перемещением поршня и моментом контакта жидкости с иглой. При изменениях положения колбы, что будет связано с вертикальным перемещением рабочего репера, контакт может наступить позже или раньше относительно исходного измерения. Такие системы позволяют использовать их и при больших перепадах высот между рабочими реперами, т.е. позволяют расширить высотный диапазон измерений.

Микронивелирование используют на весьма малых базах – 1,0 – 2,0 м. В основном такие измерения выполняют для определения наклонов отдельных конструкций инженерных сооружений, технологического оборудования и т.п. Микронивелиры (рис. 28) выпускаются только по заказу предприятия серией от одного до нескольких экземпляров. В конструкции микронивелира используют высокоточные цилиндрические 7 или электронные уровни, а также приспособления с микрометрами и индикаторами 6 часового типа.

Рис. 28. Схема микронивелира

В схему микронивелира, кроме указанных выше узлов, входит база 3, изготовленная из профилированного металла, пятки 4 и 5 базы, одна из которых, 4, является одновременно и элевационным винтом, связанным с измерительным устройством 6. Пятки нивелира во время измерений устанавливают на деформационные марки 2 объекта 1. Уровень нивелира скреплен с базой шарниром 8 и юстировочным винтом 9, которым пользуются при поверках нивелира.

База нивелира сравнительно небольшая, порядка 0,5 - 2 м. Точность измерения превышений в таких системах может составлять 0,01 - 0,05 мм, что с учетом величины базы позволяет определять наклоны сооружений, технологического оборудования и др. с точностью от 2-4 до 20 угловых секунд.

Рис. 29. Схема стереофотограмметрического способа

Фото- и стереофотограмметрический способы заключаются в использовании для регистрации информации о деформировании объекта фотоснимков, получаемых с помощью специального фототеодолита в различных циклах наблюдений (рис. 29). Деформации могут определяться как в одной (вертикальной) плоскости (фотограмметрический способ), так и по трем координатам (стереофотографический способ). При деформациях объекта на снимках двух последовательных циклов фотографирования определяются взаимные смещения точек либо в вертикальной плоскости, либо в пространстве. Измерение смещений точек на снимках выполняют на специальных приборах – стереокомпараторах. Наивысшая точность измерения деформаций при тщательном выполнении измерений составляет 1,0 – 2,0 мм. При стереофотограмметрическом способе точку А фотографируют дважды с некоторого известного базиса b. Фотоаппарат (фототеодолит) устанавливают в точках S₁ и S₂, называемых центром проекций. На стереопаре (двух снимках) получают изображение точки А (а₁ и а₂). Отстояние L_A наблюдаемой точки от базиса определяется из геометрического условия по формуле

, (3)

где b – длина базиса фотографирования; f – фокусное расстояние объектива фотоаппарата; p = (x₁+ x₂) – параллакс наблюдаемой точки на стереопаре; х – координаты точки на правом и левом снимках.

Значение параллакса в формуле (3) получено в данном случае как сумма координат на правом и левом снимках, так это и следует из геометрической схемы рис. 29. В зависимости от принятой системы координат на каждом из снимков параллакс может быть получен как разность координат, но в любом случае значение параллакса является величиной положительной.

Подобным геометрическим способом по стереопаре определяют пространственные координаты исследуемых точек, т.е. их плановые координаты и высоты (превышения). Деформацией точки в данном случае будут разности координат, полученные в двух или нескольких циклах измерений.

7.2. Наблюдение за горизонтальными смещениями

Организация наблюдений за горизонтальными смещениями объектов намного сложнее, чем при наблюдении за вертикальными перемещениями. Чаще всего используют линейно - угловой, створный и стереофотограмметрический способы, прямые и обратные отвесы.

Стереофотограмметрический способ подобен рассмотренному способу при наблюдении за вертикальными смещениями.

Линейно-угловые построения используются для определения смещений по двум координатам (рис. 30): микролокальные сети триангуляции и трилатерации, комбинированные сети, сети полигонометрии, угловые и линейные засечки и др. Использование тех или иных сетей и способов определяется условиями измерений, характеристикой объекта и его сложностью, а также заданной точностью измерений. На рис. 30 а показана схема линейно-угловых построений для регистрации оползневых процессов на карьере с некоторых базисов. При этом следует иметь в виду, что базисы сами могут смещаться, в связи с чем они должны входить в систему построений, опирающуюся на неподвижные исходные пункты (обычно – грунтовые геодезические знаки). На рис. 30 б показана схема микротриангуляции, в которой измеряют дополнительно расстояния, либо схема микротрилатерации, в которой дополнительно измеряют углы. При небольших расстояниях между наблюдаемыми объектами обычно используют метод микротрилатерации.

Рис. 30. Линейно-угловые построения

В сетях микротриангуляции и полигонометрических ходах горизонтальные углы измеряют с точностью 0,5" – 2,0", расстояния – с относительной погрешностью менее 1:20000. Полиго-нометрические ходы должны опираться на неподвижные точки с известными координатами. Если имеется возможность выполнения азимутальной привязки, то ее выполняют. Азимутальная привязка обеспечивает надежный контроль измерений, а также позволяет повысить точность исходных построений.

Створные наблюдения (рис. 31 и 32) используют при определении горизонтальных смещений точек профильной линии склона, или горизонтальных смещений объектов, имеющих прямолинейную форму. Смещения в этом случае определяют только по одному направлению, перпендикулярному линии створа.

Разность значений текущего и исходного положения точки сооружения называют нестворностью. Нестворность может быть определена как по отношению к начальному (исходному) циклу наблюдений, так и при сравнении положения точки в двух любых циклах.

Створную линию задают либо стальной струной, концы которой закрепляют на неподвижных опорных реперах, либо оптическим способом, используя в качестве линии створа визирную ось зрительной трубы теодолита, нивелира и др. При оптическом задании створа прибор центрируют над неподвижным опорным репером, а на другом конце линии, также над опорным репером, центрируют визирную марку (цель).

Чаще всего при измерениях используют способы подвижной марки и малых углов.

Рис. 31. Створные способы

а) способ подвижной марки; б) способ малых углов

Способ подвижной марки сравнительно легко реализуется струнным или оптическим методом. В исходной точке А (рис. 31 а) центрируют прибор (теодолит, нивелир и др.), имеющий зрительную трубу большого увеличения (более 30^Х), и визируют им на точку В другого конца створа. В исследуемых точках 1 и 2 устанавливают подвижную марку с горизонтальным отсчетным устройством (шкалой). В разных циклах наблюдений искомые точки будут смещаться относительно неподвижной линии створа, в результате чего по шкале марки будут наблюдаться отсчеты, разность которых в сопоставляемых циклах наблюдений определит величину нестворности.

Малые углы α (рис. 31 б) характеризуют положение исследуемой точки относительно линии створа. Зная величину угла и расстояние от прибора до наблюдаемой точки, можно вычислить значение ƒ, определяющее отклонение точки от створа:

(4)

или для малых углов –

, (5)

где α_РАД – значение малого угла в радианах.

В этом случае горизонтальное перемещение Δ _Г точки в разных циклах 1 и 2 определится по формуле

. (6)

В зависимости от длины створной линии, условий измерений и др. наблюдения за горизонтальными смещениями выполняют по различным схемам: общего, частного и последовательного створов (рис. 32).

Рис. 32. Схемы определения нестворности точек

а) общий створ; б) частные створы; в) последовательные створы

В схеме общего створа нестворности всех точек определяют относительно одной исходной линии АВ. В схемах частных створов может использоваться следующая программа измерений: нестворность точки 1 определяется относительно створа А - 2, точки 2 – относительно створа 1-3, точки 3 – относительно створа 2-4, точки n – относительно створа (n – 1) – В. В схеме последовательных створов нестворность точек 1 и 3, например, определяется относительно створа АВ, а точки 2 – уже от створа 1 - В, далее, точки 10 - от створа А-В, а точки 11 – относительно створа 10 – В.

7.3. Наблюдения за кренами

Крен относят к деформациям сооружений башенного типа, у которых линейный размер основания значительно меньше высоты сооружения. Практически крен здания можно определить по значениям неравномерных вертикальных перемещений его точек, выбранных по углам. Число точек должно быть не меньше трех. Предположим (рис. 33), что в двух соседних циклах наблюдений произошли неравномерные вертикальные перемещения точек 1, 2, 3 и 4 (знак «минус» указывает направление перемещения вниз).

Т.е. общая осадка отрицательная, но при этом перемещения точек 1 и 2 больше, чем точек 3 и 4 примерно на 1,5 - 2,0 мм. Построим в изолиниях перемещения точек с сечением через 0,5 мм. Структура изолиний показывает, что крен здания происходит практически в диагональном направлении. Если получить максимальную разность осадок (- 1,9 мм), то можно вычислить и угол наклона ν сооружения в межцикловый период

, (7)

где Δ _МАКС – максимальная разность осадок; a – размер сооружения в направлении максимального крена.

Можно вычислить также и линейное отклонение t верха здания от вертикали, зная высоту Н сооружения, по формуле

(8)

Для малых значений углов в формулах (7) и (8) тангенс угла можно заменить на угол, выраженный в радианной мере.

Рис. 33. Определение крена фундамента

Для других сооружений, не относящихся к башенным, подобные расчеты могут быть применены при определении завалов и перекосов.

Большое применение для определения крена сооружений находят способы вертикального проектирования (рис. 34). В простейшем случае могут использоваться отвесы с регистрацией их перемещений (острия отвеса) по линейной шкале или квадратной палетке. В последнем случае значение крена может быть определено по отношению к выбранным осям сооружения.

Вертикальная нить отвеса может быть воспроизведена оптическим способом с помощью специального прибора вертикального проектирования (рис. 34 а), визирная ось которого устанавливается принудительно или автоматически в вертикальное положение. Прибор центрируют непосредственно у основания сооружения, либо внутри него, если позволяют условия наблюдений, и отклонение верха сооружения от вертикали в двух направлениях регистрируют по квадратной палетке с миллиметровыми или двухмиллиметровыми делениями, наблюдаемой в зрительную трубу прибора. Палетка размещается в верхней части сооружения.

Рис. 34. Определение крена башенных сооружений

а) способ вертикального проектирования; б) с помощью теодолита

Рис. 35. Способ горизонтальных углов

Рис. 36. Способ координат

Вертикальное проектирование может быть осуществлено по схеме, изображенной на рис. 34 б. На местности в точках А и В оборудуют станции, на которых центрируют теодолит. Визирные оси теодолита практически перпендикулярны друг другу и направлены вдоль осей сооружения. Расстояния от теодолита до сооружения выбирают с учетом высоты башни – примерно 1,5 – 2,0 высоты. На стене сооружения на его основании закрепляют шкалы Ш₁ и Ш₂ с миллиметровыми делениями, а в верхней части отмечают или устанавливают точки, на которые выполняют визирование. В процессе измерений получают отсчеты а _о и b _о в начальном и а₁ и b₁ в текущем циклах. Разности отсчетов Δ а и Δ b и их знаки указывают величину отклонения верха сооружения и направление этого отклонения.

Часто сооружение бывает недоступно для непосредственной работы у его основания. В таких случаях используют способ горизонтальных углов, который заключается в разбивке двух опорных пунктов на взаимно перпендикулярных осях сооружения и измерении горизонтального угла между направлениями на опорные пункты и направлениями на точки 1 и 2, находящиеся в верхней части сооружения (рис. 35). При известных расстояниях S разности горизонтальных углов для каждой из точек характе-ризуют перемещение исследуемых точек в направлениях, перпендикулярных соответствующей визирной оси. По формулам малых углов можно определить линейные величины смещений, полное смещение и его направление, а также определить величину крена сооружения.

Аналогичную схему сравнительно легко применить и в способе координат (рис. 36). Вокруг сооружения прокладывают замкнутый полигонометрический ход А-В-С-D и с его пунктов угловой засечкой получают координаты исследуемых точек 1 и 2. Разности значений координат в сопоставляемых циклах наблюдений укажут направление крена и его величину.

На небольших базах крен измеряют с помощью клинометров с цилиндрическим уровнем, который имеет точность не более 5", либо с помощью микронивелиров.

7.4. Наблюдения за деформациями земной поверхности

Здесь имеются в виду наблюдения за оползнями и деформациями в мульдах сдвижения.

Оползневые явления и деформации земной поверхности в мульдах сдвижения происходят как в вертикальном, так и в горизонтальном направлениях. В связи с этим наблюдательные станции чаще должны обеспечивать возможность определения плановых координат точек и их высот, т.е. обеспечивать пространственные (трехмерные) измерения.

В некоторых случаях задача определения трех координат не ставится, а проектируются только, например, осевые (одномерные), плановые (двумерные) и высотные смещения.

Для определения смещений точек земной поверхности используют различные методы, краткие пояснения по которым приведены ниже.

Осевые методы используют в тех случаях, когда направление движения грунтов известно. Они могут быть выполнены тремя способами: расстояний (рис. 37 а), створов (рис. 37 б), горизонтальных углов (рис. 37 в).

В первом способе измеряют расстояния S между точками на линии створа последовательно, начиная от неподвижной точки А и заканчивая на неподвижной точке В створа.

В способе створов линию створа располагают перпендикулярно к направлению движения грунтов. Измерения здесь выполняют различными известными методами, рассмотренными выше.

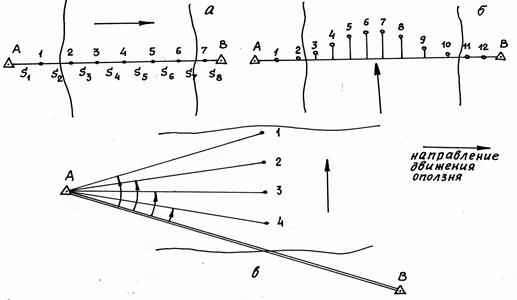

Рис. 37. Осевые методы наблюдений за оползнями

а) способ расстояний; б) способ створов; в) способ горизонтальных углов

Способ горизонтальных углов используется в тех случаях, когда существует опасность нахождения человека непосредственно в зоне сдвижения грунтов и горных пород. Горизонтальные углы на исследуемые рабочие реперы измеряют относительно исходного направления. При известных линейных расстояниях от станции до точки определяют перемещения последних вдоль оси оползня.

Пространственные смещения определяют чаще в мульдах сдвижения с использованием плановых и высотных способов. Для измерения вертикальных перемещений применяют способы геометрического и тригонометрического нивелирования, для определения плановых смещений – методы триангуляции, трилатерации, полигонометрии, засечек и т.п., рассмотренные выше. Для определения пространственного смещения точек земной поверхности используют стереофотограмметрический способ.

7.5. Косвенные методы измерения деформаций

Деформации инженерных сооружений, в том числе и горных выработок, определяются многочисленными факторами, среди которых важное значение имеет перераспределение напряжений в грунтах и массиве горных пород, связанное с параметрами выработок, физико-механическими свойствами пород, прилегающих к выработке, инженерно-геологических условий и др. При составлении проекта наблюдательной станции, методики работ необходимы предварительные оценки возможных деформаций в различных частях массива горных пород. Величина этих деформаций определяет задание проектной точности наблюдений, их периодичности, степень опасности для сооружений, находящихся в зоне ведения горных работ и т.п.

Предварительные оценки деформаций при проектировании строительства, продвижении фронта горных работ могут быть получены косвенно по результатам натурных измерений напряженно-деформированного состояния горного массива, грунтов. Следует отметить, что и деформации горного массива могут быть оценены и уточнены по величинам измеренных деформаций. В настоящее время нашли применение для оценки напряженно-деформированного состояния следующие способы: оптический, реометрический, ультразвуковой, радиометрический, способ тензометрических штанг, способ фотоупругих датчиков.

Оптический способ используется для наблюдения за расслаиванием горных пород, при определении раскрытия трещин. Он основан на использовании телескопических зрительных систем, с помощью которых визуально наблюдают трещины в подготовленных скважинах диаметром от 18 до 400 мм, пробуренных на глубину до 25 м. Существуют волоконнооптические системы, светопровод которых содержит несколько десятков тысяч волокон. Изображение по светопроводу передается без искажений благодаря полному внутреннему отражению в волокне. В результате измеряют линейные характеристики раскрытия трещин, либо угловые параметры, используемые как для определения ширины трещины, так и для определения ее ориентации в скважине. Большое применение для указанных наблюдений получили телевизионные системы, которые позволяют зафиксировать изображение забоя скважины на фотопленке или в цифровом виде.

Реометрический или фильтрационный способ основан на измерении утечек жидкости или газа (чаще воды или воздуха) через трещины. Способ основан на изоляции участков шпура или скважины на различной глубине и определении проницаемости пород под давлением на этих участках. По интенсивности давления сжатого воздуха судят о наличии трещин и об изменении степени трещиноватости по мере удаления от контура выработки. Подобные схемы реометрических замеров часто реализуют параллельно в двух скважинах, находящихся примерно на 50 см друг от друга. При этом давление создают в одной из скважин, а измерение степени проницаемости определяют по параллельной ей скважине.

Ультразвуковой способ основан на изменении параметров упругих волн вблизи контура горной выработки по сравнению с этими показателями в ненарушенном массиве. Вокруг выработки выделяют три области: зону пониженных напряжений (зону нарушенных пород); зону повышенных напряжений; зону естественных напряжений в массиве. В зоне нарушенных пород скорость упругих колебаний меньше, чем в нетронутом массиве. В зависимости от нарушенности массива эта скорость практически может оказаться равной нулю, т.е. в зоне пониженных напряжений упругие волны могут не распространяться. По разностям скоростей упругих колебаний и определяют степень нарушенности массива, глубину распространения зоны пониженных напряжений, распределение зоны пониженных напряжений вокруг выработки, значение модуля упругости горных пород и др.

Радиометрический способ основан на взаимосвязи между коэффициентом ослабления гамма-излучения и плотностью горных пород. Этот способ позволяет определять как плотность пород, так и их нарушенность на различном удалении от контура выработки. Измерения проводят в двух параллельных шпурах или скважинах глубиной до 3,0 м. В один из шпуров помещают источник гамма-излучения заданной интенсивности, а в другом шпуре располагают детектор. Расстояния между шпурами диаметром 40 см выбираются равными 20-40 см в зависимости от типа горных пород. Определение поглощения гамма-излучения производится на фиксированных или произвольных интервалах 10-20 см.

Способ тензометрических штанг используется для определения зоны нарушенных пород вокруг выработок, ее развития во времени, а также для установления величин усилий, которые воспринимаются железобетонными штангами при различных параметрах их установки. Способ основан на измерении деформаций с помощью тензометрических датчиков, наклеенных на противоположных концах стержня или тонкостенной трубы. При этом стержень (труба) индикаторной штанги по всей их длине связаны затвердевшим цементным раствором с массивом гонных пород и фиксируют все его деформации, которые в нем возникают. Индикаторные штанги изготавливают из арматурных стержней гладкого или периодического профиля диаметром 24 мм. С противоположных концов стержней по их длине фрезой выбирается два паза глубиной 6 мм для наклейки тензорезисторов и укладки монтажных проводов. В каждом пазу наклеивается по пять рабочих тензодатчиков. При изгибах индикаторной стойки происходит растяжение или сжатие тензодатчиков, в результате чего изменяется их сопротивление. Изменение сопротивления тензодатчика регистрируется в электрической схеме. По тарировочным характеристикам датчиков определяют величины растяжений или сжатий в соответствующих местах штанги.

Способ фотоупругих датчиков используется для определения действующих напряжений в глубине массива горных пород, на поверхности обнажений, в элементах различных крепей, а также на конструкциях различных инженерных сооружений. Напряжения определяют по величинам деформаций фотоупругих измери-тельных элементов. В основу способа положен эффект двойного лучепреломления фотоупругих материалов при их деформи-ровании. Поляризованный луч, проходя через фотоупругий элемент, разлагается на два поляризованных луча в направлении действия главных деформаций. Для измерений используется монохроматическое излучение или излучение белого цвета. При определении деформаций в массиве горных пород фотоупругий элемент закрепляют на плоском забое скважины. Направленный пучок света проходит фотоупругий материал и отражается от зеркального покрытия забоя скважины в сторону приемника излучения, которым является фотопластинка или телескопическая система визуального наблюдения.
