Основные структуры построения ГТС

ГТС – совокупность линейных и дистанционных сооружений, с помощью которых обеспечивается связь на территории данного города.

1. Нерайонированная ГТС – это сеть, имеющая одну АТС к которой подключаются абонентские линии (АЛ). Основным недостаток такого способа построения ГТС: большая протяженность АЛ (дорого) и большое затухание АЛ.

2. При емкости сети больше 8 тыс. номеров, переходят на районированное построение ГТС. Однако, если в качестве АТС нерайонированной сети используется ЦСК, то емкость такой сети может быть более 20 тысяч номеров. В этом случае территория города разбивается на несколько районов, в каждом из которых устанавливается своя АТС.

Способ соединения “каждый с каждым”. Максимальная емкость такой сети 80 тыс. номеров, нумерация пятизначная, «а» - индекс РАТС. Максимальная емкость такой сети при использовании аналоговых систем коммутации 80 тысяч номеров, т.к. абоненты каждой РАТС имеют выход к АМТС и УСС.

Основное достоинство: наличие только одного участка в тракте межстанционной связи, что упрощает передачу управляющих и линейных сигналов и улучшает показатели надежности сети.

Основной недостаток: при большом числе РАТС появляется число межстанционных пучков с низким использованием, что ведет к удорожанию стоимости линейных сооружений (затраты на линейные сооружения могут достигнуть 40 – 50% от общей стоимости сооружений ГТС); при такой структуре ГТС образуется большое число мелких пунктов МСС (межстанционной связи), что приводит к снижению их использования.

На крупных ГТС стали создавать узловые районы.

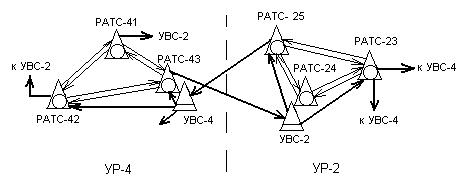

3. Сети с УВС (узел входящей связи). С ростом емкости ГТС, территория города стала разбиваться на узловые районы. Связь между РАТС первого узлового района осуществляется по принципу “каждый с каждым”, а с РАТС других узлов районов через соответствующую УВС. Предельная емкость УР (узлового района) при использовании аналогового оборудования УВС: - 100 тыс. номеров – ДШ УВС,

- 200 тыс. номеров – координатная УВС.

Нумерация на сети 6 значная: 1-ая цифра номера – соответствует номеру УВС, 1-ая и 2-ая цифра номера – код РАТС.

Достоинства: Укрупнение пучков МСС (межстанционной связи), что ведет к повышению использования соединительных линий. Соответственно сеть становится более экономичной.

Недостатки: Появление в тракте между абонентами дополнительного участка, что может привести к снижению качества обслуживания и дополнительным потерям сообщений.

4. Сеть с УВС и с УИС (узел исходящей связи). При построении сетей такой структуры, территория города делится на зоны. Каждая, из которых может включать до 10 узловых районов емкостью 100 тыс. номеров каждый. Нумерация на сети может использоваться комбинированная 6 и 7 значная или полностью 7 значная. При 7 значной нумерации: 1-ая цифра – определяет выход в соответствующей зоне – миллионной группе абонентов; 2-ая цифра – выход к узловому району выбранной группы; 3-я цифра – выход к РАТС, куда включена линия требуемого абонента. Код РАТС стал трех значным.

Основные достоинства и недостатки такой структуры аналогичны сетям с УВС.

Рассмотренные выше структуры ГТС касаются сетей с аналоговыми системами коммутации. С появлением на сетях цифровой системы коммутационной структуры ГТС стала изменяться. Основной структурой стали “ наложенные ” сети, когда в аналоговое окружение размещены цифровые системы коммутации. При появлении ЦАТС и увеличении емкости ГТС, с появлением сетей подвижной связи, абоненты которых частично используют нумерацию ГТС, возникла необходимость перехода ГТС с шестизначной нумерации на семизначную, причем в этом случае функции УВС и УИС стал совмещать цифровой узел коммутации (УК) – стал называться цифровой УИВС. Часто на ГТС, имеющих «наложенную» структуры. В качестве УИВС используют оборудование одной из ЦАТС, называемое в этом случае ОПТС (опорно-транзитной станцией).

Примером наложенной сети является Самарская ГТС, где с переходом на семизначную нумерацию было создано 3 миллионные зоны 3, 2, 9. В каждой зоне устанавливается УИВС.

УИВС – 9 и УИВС – 2 (ЦАТС – EWSD). УИВС – 3 (AXE – 10). EWSD Alcatel 1000S – 12 5ESS.

ОПТС – опорно-транзитные станции.

С появлением на ГТС ЦСП и ЦСК, стала изменяться структура телефонных сетей, стали создаваться «наложенные» сети, где взаимодействие АТС любых систем осуществляется с помощью цифрового SDH кольца различного уровня иерархии. Подключение станции к цифровому кольцу осуществляется с помощью синхронных транспортных модулей, т.о. станции конкретной ГТС логически связаны по цифровому кольцу каждая с каждой.
