Таксофоны

(телефоны автоматы)

Предназначены для обеспечения телефонной связью населения в общедоступных местах.

В состав таксофонного оборудования входит:

1. Собственно таксофоны.

2. Средства оплаты (карты оплаты любых видов, жетоны, монеты).

3. Оборудование централизованного дистанционного управления и контроля таксофоном.

4. Аппаратура защиты таксофона от несанкционированного доступа к абонентской линии.

5. Дополнительное сопутствующее оборудование, обеспечивающее функционирование конкретных таксофонных устройств.

Классификации таксофонов.

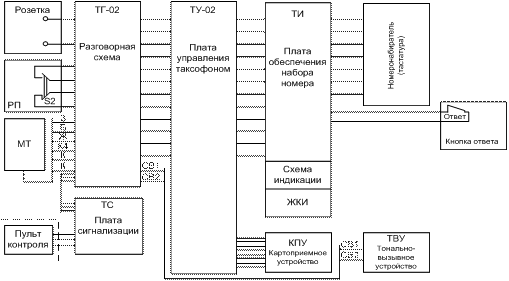

Структурная схема таксофона ТМС-1517К1-3

Таксофон 1517К1-3 предназначен для обслуживания местных, междугородных и международных соединений, тарификация осуществляется по многозоновому принципу.

Возможен набор номера с суммарным числом цифр:

- 16 при международной связи;

- 11 при междугородной связи;

- 9 при внутризоновой связи;

- 7 при местных соединениях.

Таксофон рассчитан на эксплуатацию при t⁰= -40⁰ ¸ +45⁰C, относительной влажности воздуха до 80% при t⁰=25⁰С. Напряжение питания 60 В. Абонентская линия имеет сопротивление не более 1000 Ом.

Таксофон ТМС 1517К1-3 имеет следующие технические данные:

- допустимое отклонение длительности оплаченного времени не более 1сек.;

- срок службы 10 лет;

- число срабатываний картоприемного устройства 200 тысяч;

- величина потребляемого тока в режиме отбоя не более 1мА.

Таксофон ТМС 1517К1-3 настенного типа состоит из корпуса с крышкой, плат с элементами, микротелефона и блока питания.

На внутренней стороне крышки размещены картоприемное устройство КПУ, номеронабиратель НН, кнопка «ответ», рычажный переключатель, плата вызывного устройства.

На наружной стороне находятся ложемент и пластина с пиктограммами о пользовании таксофоном.

Через окна в крышке на лицевую сторону выходят рычаг рычажного переключателя, кнопки номеронабирателя, кнопка «ответ», вход в картоприемное устройство.

Внутри корпуса находятся платы с элементами и датчики сигнализации.

В микротелефоне установлены микрофон и телефон с элементами усилителя передачи.

На задней стенке таксофона имеются отверстия для крепления к стене и ввода проводов абонентской линии и сигнализации.

Структурная схема таксофона приведена на рис.

Таксофон подключается к абонентской линии с помощью розетки, которая подключает разговорную схему (плата ТГ-02). К разговорной схеме подключаются рычажный переключатель РП, микротелефон МТ, плата сигнализации ТС, тонально-вызывное устройство ТВУ, плата управления таксофоном (ТУ-02). Плата управления таксофоном контролирует выполнение всех функций: контроль карт, набор номера, тарификацию и т.д. К ней подключены кроме разговорной схемы картоприемное устройство КПУ и плата обеспечения набора номера (ТИ). Плата обеспечения набора номера обеспечивает оптическую индикацию набираемого номера на жидкокристаллическом индикаторе ЖКИ, к ней подключен кнопочный номеронабиратель и кнопка «ответа». Кнопка «ответа» через платы ТИ и ТУ-02 подключается к разговорной схеме.

В исходном состоянии микротелефона таксофон находится в режиме ожидания вызова.

При обслуживании входящего вызова или соединении со спецслужбами работа таксофона аналогична работе обычного телефонного аппарата.

Рассмотрим работу таксофона при обслуживании платного исходящего соединения.

Набор номера возможен только после ввода дебетной карты ДК в КПУ, причем дебетная карта должна иметь соответствующий код и не нулевой актив.

При снятии микротелефона к абонентской линии подключаются разговорная схема, схема управления таксофоном, КПУ, схема индикации блока набора номера. Если вставлена дебетная карта, код которой не соответствует установленному в таксофоне, то на индикаторе высвечивается /-------/. При установке дебетной карты с 0-м активом попытка набора номера приводит к отбою. Если дебетная карта признана годной, на ЖКИ высвечивается актив дебетной карты в виде числа, что означает готовность таксофона к набору номера. Набираемый на номеронабирателе номер анализируется на соответствие номерам спецслужб. После набора префикса междугородной связи «8» таксофон автоматически включает в набор программированную паузу до 25с. Блокировка микрофона выполняется, когда введенная последовательность цифр перестает совпадать с номерами спецслужб. При наборе кода страны или города таксофон анализирует его и допускает набор только существующих кодов. После ответа вызываемого абонента при нажатии кнопки «ответ» разблокируется микрофон и абоненту предоставляется льготное время до 20с. При этом на ЖКИ выводится обратный отсчет секунд до окончания льготного времени. При продолжении соединения производится уменьшение актива дебетной карты на сумму стоимости интервалов тарификации, укладывающихся в льготное время плюс стоимость одного интервала тарификации. В дальнейшем уменьшение актива дебетной карты происходит по окончанию очередного интервала тарификации. При этом на ЖКИ выводится обратный отсчет секунд до момента очередной тарификации и актив дебетной карты. При извлечении дебетной карты из КПУ до конца льготного времени производится принудительный отбой.

При обнулении актива дебетной карты блокируется микрофон, но абоненту предоставляется до 20 с для замены дебетной карты. После чего производится нормированный отбой. При своевременной замене дебетной карты микрофон разблокируется.

При нажатии кнопки # при снятой трубке микротелефона происходит отбой, после чего нажатием кнопки * автоматически выполняется повторная выдача в абонентскую линию последнего набранного номера. Хранение в памяти таксофона этого номера осуществляется только до возврата микротелефона на рычаг рычажного переключателя.

В таксофоне предусмотрена возможность тестовой проверки технического состояния таксофона с выводом информации на индикатор.

Контрольные вопросы

3.1 Назовите основные узлы ТА.

3.2. На чем основан принцип действия угольного микрофона.

3.3. На чем основан принцип действия электретного микрофона.

3.4. Принцип действия телефона с простой магнитной системой.

3.5. Принцип действия дискового НН.

3.6. Принцип действия ЭНН с импульсным набором.

3.7. Принцип действия кнопочного НН с частотным набором.

3.8. Каково назначение противоместной схемы в ТА.

3.9. Дайте характеристику вызывных устройств, используемых в ТА.

3.10. Назовите основные узлы ТА-72

3.11. Назовите основные узлы ТА-12

3.12. Назовите основные узлы шнуровых ТА.
