Коэффициент неравномерности нагрузки Kb

Неравномерность распределения нагрузки по ширине колеса связана с деформацией валов, корпусов, опор и самих зубчатых колес, а также с погрешностями изготовления передач. Поясним это сложное явление на примере, учитывающем только прогиб валов.

Рис.6.18

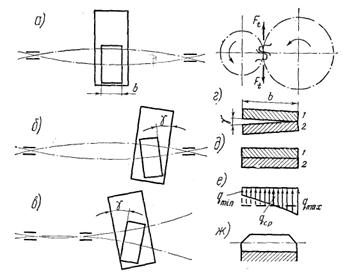

На рис. 6.18 изображено взаимное расположение зубчатых колес при деформированных валах в случаях: симметричного (рис. 6.18,а), несимметричного (рис. 6.18,б) и консольного (рис. 6.18,в) расположения колес относительно опор. Валы прогибаются в противоположные стороны под действием сил в зацеплении.

При симметричном расположении опор прогиб валов не вызывает перекоса зубчатых колес и, следовательно, почти не нарушает распределения нагрузки по длине зуба. Это самый благоприятный случай. При несимметричном и консольном расположении опор колеса перекашиваются на угол g, что приводит к нарушению правильного касания зубьев. Если бы зубья были абсолютно жесткими, они соприкасались бы только своими концами (рис. 6.10,г). деформация зубьев уменьшает влияние перекосов и в большинстве случаев сохраняет их соприкосновение по всей длине (рис. 6.10,д). Однако при этом нагрузка перераспределяется в соответствии с величиной деформации отдельных участков зубьев (рис. 6.10,е).

Отношение

q_max / q_ср = K_b,

где q_ср – средняя интенсивность нагрузки.

При прочих равных условиях влияния перекоса зубьев увеличивается с увеличением ширины колес b_w, поэтому величину последней ограничивают.

Неравномерность нагрузки увеличивает контактные напряжения и напряжения изгиба у краев зубьев. Для уменьшения опасности выламывания углов зубьев на практике применяются колеса со срезанными углами (рис. 6.18, ж).

При контактировании передачи необходимо учитывать все факторы, влияющие на величину неравномерности нагрузки, и в первую очередь не применять нежестких валов, опор и корпусов.

Расчет величины коэффициента K_b связан с определением угла перекоса g. При этом следует учитывать не только деформацию валов, опор и самих колес, но также и ошибки монтажа и приработку зубьев.
