Расчет на прочность червячных передач. В червячном зацеплении действуют:

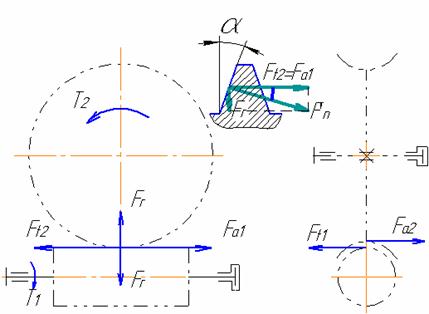

Силы в зацеплении

В червячном зацеплении действуют:

· окружная сила червяка Ft1=Fa2=2T1/d1, равная осевой силе

Fa2 колеса;

· окружная сила колеса Ft2=Fa1=2T2/d2, равная осевой силе Fa1

червяка;

· радиальная сила Fr = Ft2 tqα;

· нормальная сила Fn = Ft2/(cosα cosγ).

T1 и T2 – моменты на червяке и колесе, причем:

T2 = T1 i η.

Для предварительных расчетов, КПД выбирают в зависимости от

числа заходов червяка из таблицы

Z1
η	0,70… 0,75	0,75… 0,82	0,87… 0,91

Причины выхода передач из строя: износ, заедание, контактное

выкрашивание и изгибное разрушение. В отличие от зубчатых в червячных передачах чаще наблюдается износ и заедание.

Повышенный износ и заедание в червячных передачах связаны с большими скоростями скольжения и неблагоприятным направлением скольжения относительно линии контакта. Для предупреждения заедания ограничивают величину контактных напряжений и применяют специальные антифрикционные пары материалов: червяк – сталь, колесо (венец) – бронза или чугун.

Интенсивность износа зависит также от величины контактных напряжений. Поэтому расчет по контактным напряжениям для закрытой червячной передачи является основным.

Расчет по напряжениям изгиба производится при этом как поверочный. Для открытых передач расчет по напряжениям изгиба выполняется как основной, так как ручной привод.
