Поразрядная обработка машинных слов с использованием параллельных регистров

Организовать упаковку малоразрядных двоичных кодов в машинное слово конечной длины, ограниченной разрядностью используемых регистров.

ЦД_i один из К цифровых датчиков информации, представленной малоразрядными кодами.

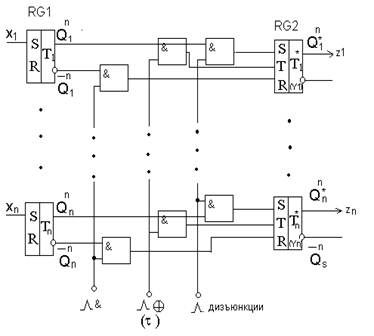

Схема управления обеспечивает сдвиговый режим RS - триггера. Преобразование малоразрядных кодов в один n - разрядный код, выполним с использованием параллельных регистров, обмен информацией, между которыми происходит по следующему правилу: Qⁿ_вых. ® Sⁿ_вх.

В регистре RG1 = X {xn,…..,x1}, в регистре RG2 = Y {yn,…..,y1}. Передача прямого кода слова Х на входы регистра RG₂ приведет к замещению кода Y кодом Z=Z{zn,…..,z1} для решения этой задачи воспользуемся функцией перехода триггера регистра RG₂ с учетом ограничений, записанных в виде Тⁿ = 0 и Rⁿ = 0

Выполним переименование исходных кодов введя следующие обозначения: Q^*n ~ y; S^*n ~ x.

Тогда рассмотрим следующий частный случай:

Если рассмотреть результат этой задачи, как поразрядную операцию то слово Z есть дизъюнкция Х и Y.

Z = XÚZ (1)

Формула (1) позволяет при наличии последовательного многоразрядного регистра, младшие разряды которого, могут быть представлены регистром RG₂, упаковать входные Х коды, поступающие от источников малоразрядной двоичной информации.

Пример упаковки малоразрядных кодов в n-разрядный код. Дано:

x₁ = 1011 = p; x₂ = 0101 = t; x₃ = 1000 = v

y = 0000 0000 0000

Ú

x_i = 1011

-----------------------------

i = 1 z₁ = 0000 0000 1011 сдвиг

z₁^* = 0000 1011 0000

Ú

i =2 x_i = 0101

-------------------------------

z₂^* = 1011 0101 0000 и т.д.
