Обтекание тел воздушным потоком

Опираясь на эту науку инженеры смогли создать великое множество разнообразных летательных аппаратов. Некоторые из них способны нести огромный груз, с приемлемыми затратами топлива, некоторые способны разгонять скорости многократно превышающие скорости звука, некоторые способны на сложную воздушную акробатику (всевозможные манёвры высшего пилотажа вроде мёртвой петли, бочки, кобры Пугачёва и т.д.).

В общих чертах наука аэродинамика изучает обтекание тел различной формы воздушным потоком на разных скоростях и в разных условиях. Понимание общих принципов аэродинамики повышает эффективность и безопасность полётов.

При обтекании твердого тела воздушный поток подвергается деформации, что приводит к изменению скорости, давления, температуры и плотности в струйках потока. Таким образом, около поверхности обтекаемого тела создается область переменных скоростей и давлений воздуха. Изучением поведения воздушных масс в различных условиях и занимается наука аэродинамика.

От того какую форму имеет подопытный объект, будет зависеть при каких скоростях ветра он сможет летать, и насколько эффективно. К примеру, для свободного полёта человека без каких-либо приспособлений достаточно ветра силой ~ 60-70 м\с (240 км\ч). Настолько быстрые воздушные потоки можно встретить в аэродинамических трубах. Опытные парашютисты отрабатывают в них сложные манёвры, которые в дальнейшем можно использоваться в свободном падении. От расположения рук, ног, головы зависит скорость и направление снижения.

Для начала необходимо определиться с тем, что из себя представляет набегающий поток воздуха. Воздушные массы могут самостоятельно двигаться относительно неподвижно стоящего объекта. Это ветер. Но если объект двигается относительно неподвижно стоящих воздушных масс, то мы наблюдаем тот же самый случай.

Различают два вида скоростей тела. Воздушная скорость – это скорость движения тела относительно окружающих его воздушных масс. Путевая скорость – это скорость движения тела относительно земли. Таким образом объект может иметь определённую воздушную скорость даже не сдвигаясь с места. Достаточно дождаться подходящего ветра. Действительно и обратное – объект который визуально перемещается в пространстве относительно земли, может обладать нулевой воздушной скоростью. К примеру, это может быть пушинка подхваченная и унесённая ветром.

Рассмотрим несколько типовых форм тел обтекаемых воздушным потоком.

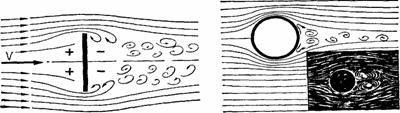

Плоская пластинка, помещённая под углом 90° к воздушному потоку, создает довольно резкое изменение направления движения потока, обтекающего ее: торможение потока перед ней, поджатие струек у ее краев и образование непосредственно за краем пластинки разрежения и больших вихрей, которые заполняют всю область за пластинкой. Позади пластинки можно наблюдать хорошо заметную спутную струю. Перед пластинкой давление будет больше чем в невозмущенном потоке, а за пластинкой вследствие разрежения давление уменьшится.




Такой объект называется неудобообтекаемым. Воздушный поток теряет слишком много скорости и энергии натыкаясь на него. У такого объекта очень большое лобовое сопротивление.

Симметричное удобообтекаемое (каплеобразное) тело имеет более плавный характер обтекания как в передней, так и в хвостовой частях. В сечениях А и B наибольшее поджатие воздушных струек. В хвостовой части образуются небольшие завихрения потока.

Удобообтекаемое несимметричное тело по характеру обтекания близко к удобообтекаемому симметричному, и отличается величиной деформации струек в верхней и нижней частях тела.

Удобообтекаемые тела имеют значительно меньшее лобовое сопротивление, т.к. их форма позволяет им как можно меньше возмущать окружающие их воздушные массы. Именно такие формы придают всем внешним частям летательных аппаратов.

Чем меньше лобовое сопротивление тела, тем большую скорость оно способно развить, а соответственно и дальше улететь при прочих равных условиях.



….

осталось

- Введение понятия крыла. Крыло в потоке несжимаемой жидкости. Обтекание крыла

воздушным потоком. Угол атаки крыла. Силы действующие на крыло в воздушном

потоке.
