Сумматоры. Сумматором называется комбинационное логическое устройство, предназначенное для выполнения операции арифметического сложения чисел
|
|
|
|
Сумматором называется комбинационное логическое устройство, предназначенное для выполнения операции арифметического сложения чисел, представленных в виде двоичных кодов.
Сумматоры являются одним из основных узлов арифметико-логического устройства. Термин "сумматор" охватывает широкий спектр устройств, от простейших логических схем до сложных цифровых узлов. Общим для всех этих устройств является арифметическое сложение чисел, представленных в двоичной форме. Классификация сумматоров может быть выполнена по разным признакам.
По числу выводов различают: полусумматоры, одноразрядные сумматоры, многоразрядные сумматоры.
Полусумматором называется устройство, предназначенное для сложения двух одноразрядных кодов, которое имеет два входа и два выхода и формирующее из входных сигналов сигналы суммы, и переноса в старший разряд.
Одноразрядным сумматором называется устройство, предназначенное для сложения двух одноразрядных кодов, которое имеет три входа и два выхода, и формирующее из сигналов входных слагаемых и сигнала переноса из младших разрядов сигналы суммы и переноса в старший разряд.
Многоразрядным сумматором называется устройство, предназначенное для сложения двух многоразрядных кодов, которое формирует на выходе код суммы и сигнал переноса в случае, если результат сложения не может быть представлен кодом, разрядность которого совпадает с разрядностью кодов слагаемых.
По способу тактирования различают синхронные и асинхронные сумматоры. В синхронных сумматорах время выполнения операции арифметического суммирования двух кодов не зависит от вида самих кодов и всегда остается постоянным. В асинхронных сумматорах время выполнения операции зависит от вида слагаемых. Поэтому по завершении выполнения суммирования необходимо вырабатывать специальный сигнал завершения операции.
Рисунок 17 - Полусумматор и его условное обозначение

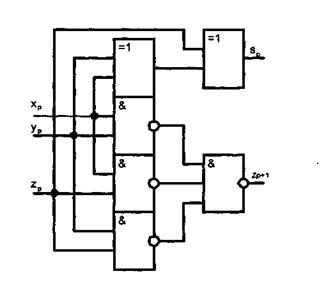

Рисунок 18 - Схема одноразрядного двоичного сумматора
|
|
|
|
