Материалы для изготовления бетонов

Общие сведения

БЕТОНЫ

Бетон – искусственный каменный материал, получаемый путем затвердевания рационально подобранной смеси минерального или органического вяжущего вещества, заполнителей, воды и добавок. Это один из самых массовых строительных материалов, обладающий комплексом ценных свойств, способностью приобретать любые формы в зданиях и сооружениях, сравнительно низкой стоимостью.

Классификация бетонов. Бетоны классифицируют по средней плотности, виду вяжущего вещества и назначению.

По плотности различают особо тяжелые бетоны с плотностью более 2500 кг/м³; тяжелые – 1800...2500 кг/м³; легкие – 500...1800 кг/м³; особо легкие – менее 500 кг/м³. Особо тяжелые бетоны получают на основе заполнителя из железной руды, барита, чугунного скрапа, свинцовой дроби; тяжелые – на основе заполнителя из плотных горных пород: гранитов, диабаза, песчаника и др. В легких бетонах используют природный или искусственный пористые заполнители, в том числе пемзу, керамзит, аглопорит и др. Особо легкие бетоны (теплоизоляционные) отличаются тем, что своеобразным заполнителем в них являются воздушные или газовые поры-ячейки.

По виду вяжущего бетоны делят на цементные (цементобетоны), гипсовые (гипсобетоны), силикатные, полимербетоны, асфальтобетоны и т.д.

По назначению бетоны бывают: общего назначения (для несущих и ограждающих конструкций); специального назначения (для защиты от радиации, для дорожных и аэродромных покрытий, жароупорные, кислотостойкие, гидроизоляционные, декоративные и др.).

Вяжущее вещество. Для изготовления обычного бетона наиболее широко применяют минеральные вяжущие вещества, прежде всего портландцемент и его разновидности. Цемент и вода являются активными составляющими бетона; в результате реакции между ними образуется цементный камень, скрепляющий зерна заполнителей в единый монолит.

Заполнители часто называют инертными материалами. Однако они существенно влияют на структуру и свойства бетона. Заполнители создают жесткий каркас и поэтому значительно уменьшают деформации бетона при твердении и под нагрузкой. В качестве заполнителей преимущественно используют местные горные породы и вторичные ресурсы (шлаки и др.). Применение этих дешевых заполнителей снижает стоимость бетона, так как на их долю обычно приходится до 80 % объема бетона. Легкие пористые заполнители снижают плотность бетона и улучшают его теплотехнические свойства.

В бетоне применяют мелкий и крупный заполнители. Мелким заполнителем (менее 5 мм) для тяжелого бетона является природный или искусственный песок. Наиболее часто используемый в качестве мелкого заполнителя природный песок представляет собой рыхлую смесь зерен, образовавшуюся в результате выветривания горных пород. При отсутствии природного песка применяют песок, получаемый путем дробления твердых горных пород. Экономически целесообразно в качестве мелкого заполнителя использовать соответствующие по крупности отходы обработки природных каменных материалов.

Крупный заполнитель (обычно 5 – 70 мм, иногда до 150 мм) для тяжелого бетона подразделяют на гравий и щебень. Гравием называют рыхлый неорганический материал, образовавшийся в результате естественного разрушения (выветривания) горных пород. Гравий состоит из более или менее окатанных зерен. В нем могут содержаться зерна высокой прочности (например, гранитные) и слабые зерна пористых известняков. Обычно он содержит примеси пыли, глины, иногда и органических веществ, а также песка. При большом содержании песка такой материал называют песчано-гравийной смесью или гравелистым песком. Щебнем называют крупный заполнитель для бетона, полученный в результате дробления горных пород. Зерна щебня имеют угловатую форму. Желательно, чтобы по форме они приближались к кубу. Более шероховатая, чем у гравия, поверхность зерен способствует лучшему их сцеплению с цементным камнем, поэтому для бетона высокой прочности обычно применяют щебень, а не гравий.

К заполнителям бетона предъявляются различные требования. Наибольшее значение имеют зерновой состав и содержание вредных примесей, а для плотных заполнителей тяжелого бетона – еще и прочность, морозостойкость, содержание естественных радионуклидов и стойкость к различным формам распада.

Зерновой (гранулометрический) состав показывает соотношение в заполнителе зерен разной крупности. Оптимальный зерновой состав обеспечивает плотную упаковку зерен заполнителя, что снижает расход цемента и повышает прочность бетона. Различают заполнители с непрерывной и прерывистой гранулометрией. В первом случае в заполнителе встречаются зерна всех размеров в диапазоне от наименьшего до наибольшего. Если же в заполнителе отсутствуют зерна каких-либо промежуточных фракций, то его гранулометрию называют прерывистой. Обычно прерывистая гранулометрия обеспечивает меньшую пустотность заполнителя, однако в этом случае уменьшается подвижность бетонной смеси вследствие защемления мелких зерен между крупными, и для получения пластичной бетонной смеси толщина обмазки зерен заполнителя цементным тестом должна быть больше. В результате уменьшается возможность экономии цемента за счет снижения пустотности заполнителя.

Зерновой состав песка определяют просеиванием его через стандартный набор сит с отверстиями в свету 5; 2,5; 1,25; 0,63; 0,315; 0,14 мм. Процентное отношение массы остатка на сите к массе взятой пробы называется частным остатком (%) и вычисляется по формуле

,

где G_i ─ остаток на i -м сите, г; G ─ масса пробы песка, г.

Полный остаток на любом сите A_i (%) равен сумме частных остатков на ситах с большими размерами, включая и данное сито:

.

Модуль крупности песка М _к вычисляют по формуле

,

где – полные остатки на соответствующих ситах, %.

Песок в зависимости от значений нормируемых показателей качества (зернового состава, содержания пылевидных и глинистых частиц) подразделяют на два класса: I и II. По крупности песок подразделяют на группы: очень крупный, повышенной крупности, крупный, средний и мелкий; а во II классе выделяют еще очень мелкий, тонкий и очень тонкий. Результаты просеивания песка часто представляют графически в виде ломаной линии (кривой просеивания), наносимой на область допустимых значений на графике зернового состава (рис.6). При этом содержание в песке зерен крупностью свыше 10 и 5 мм, а также менее 0,14 мм, пылевидных и глинистых частиц, а также глины в комках ограничивается. Органические примеси (например, гумусовые) допускаются только в очень незначительном количестве, т.к. они сильно снижают прочность и даже разрушают бетон.

Зерновой состав крупного заполнителя характеризуют наибольшей и наименьшей крупностью его зерен. Наибольшая крупность щебня (гравия) определяется размером отверстия сита, на котором полный остаток не превышает 5 %, наименьшая – размером сита, на котором полный остаток не менее 95 %. Кривая просеивания щебня (гравия) должна располагаться в пределах заштрихованной площади графика зернового состава, т.е. в области плотных смесей (рис.7).

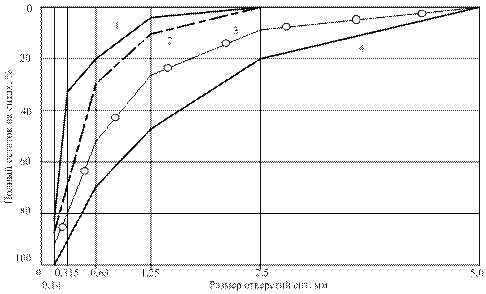

Рис.6. Зерновой состав песка:

1 ─ нижняя граница крупности песка (модуль крупности 1,5); 2 ─ нижняя граница крупности песка (модуль крупности 2,0) для бетонов класса В-15
и выше; 3 ─ нижняя граница крупности песка (модуль крупности 2,5)
для бетонов класса В-25 и выше; 4 ─ верхняя граница крупности песков (модуль крупности 3,25)

Рис.7. Зерновой состав щебня (гравия)

Пустотность крупного заполнителя не должна превышать 45 %. Щебень чище гравия, обычно он не содержит органических примесей. Предельное содержание глинистых и пылевидных примесей по массе в щебне из изверженных пород допускается не более 1 % (для бетонов всех классов); в щебне из карбонатных пород – 2 % (для бетонов класса В 22,5 и выше) и 3 % (для бетонов класса В 20 и ниже). С целью радиационно-гигиенической оценки заполнителей бетона контролируют для них удельную эффективную активность естественных радионуклидов.

Добавки классифицируют по основному эффекту действия: 1) наполнители и микронаполнители, улучшающие структуру бетона на микроуровне, т.е. структуру связующего вещества; 2) регуляторы свойств бетонной смеси – пластификаторы и суперпластификаторы, водоудерживающие добавки; 3) регуляторы сроков схватывания и твердения бетона – ускорители, замедлители, противоморозные добавки; 4) регуляторы структуры – газообразователи, пенообразователи, уплотняющие добавки; 5) ингибиторы коррозии стальной арматуры; 6) придающие бетону специальные свойства – расширяющиеся, гидрофобизирующие, антикоррозионные, электропроводные добавки, пигменты и др. Некоторые добавки обладают полифункциональным действием, например, одновременно пластифицирующим и воздухововлекающим, пластифицирующим и замедляющим эффектами и т.п. Применение разнообразных химических добавок и дисперсных минеральных компонентов в сочетании с соответствующим подбором состава бетона позволяет эффективно управлять его технологией на всех этапах и получать строительные композиты с заданными структурой и свойствами.

Дата добавления: 2014-01-11
