Импульсные лазерные дальномеры

Лазерные дальномеры.

В настоящее время применяют:

- Импульсные

- Фазовые

- Частотные

Наибольшее распространение находят импульсные и фазовые дальномеры.

Принцип измерения дальности как и в радио диапазоне.

По t_з определяется дальность.

ФПУ - фото приемное устройство

ИВИ - измеритель временных интервалов

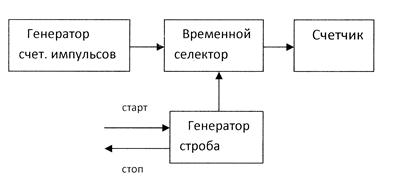

Измеритель временных интервалов имеет следующую структуру:

Излученный сигнал

Происходит запуск ГСИ

Кол-во подсчит. импульсов

- период дискретизации

Структурная схема импульсного лазерного дальномера:

Р_и - мощность излучения

К₀ - коэффициент усиления приемной и передающей антенны

S _ц - площадь геометрического сечения цели

ρ _ц - коэффициент отражения цели

d _об - диаметр входного зрачка приемной антенны

Р_cmin - пороговая мощность обнаружения

- ширина диаграммы направленности

q - отношение сигнал шум

В приведенной блок схеме уровень помехи обратного рассеяния сведен к минимуму или уменьшен за счет стробирования ФПУ, за счет запирания стопового ФЭД.

Р_ПОР = f(R)

Для стабилизации вероятности ложной тревоги вводится временная АРУ. Кроме этого видеоусилитель имеет АЧХ согласованную со спектром сигнала.

Отношение сигнал шум определяется отношением среднего количества фотоэлектронов, среднеквадратичное значение дисперсии внутренних шумов и квантованных шумов. В случае распределения шумовых фотоэлектронов по Пуассону:

Обращаясь к (1) можно сделать вывод: дальность ИЛД определяется параметрами лазера(Р_изл), параметрами цели(S_ц, ρ_ц), параметрами ФПУ(P_cmin, ,q.d_об) и свойствами атмосферы(d_­∑ = d_п + d_р).
