Координат цели
|
|
|
|
JICB для автоматического сопровождения и определения
PATS - ЛЛС первая, разработанная в США.
Precesión Aircrast Tracking System

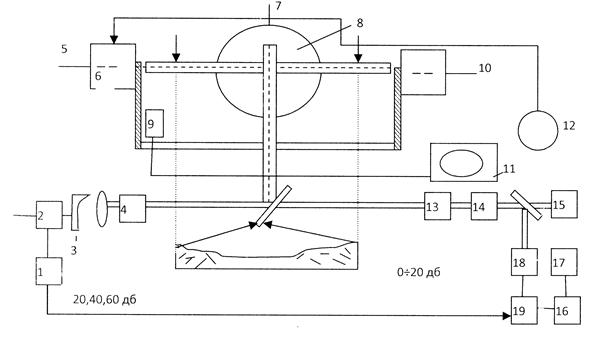

ЛЛС PATS предназначена для автоматического сопровождения и определения координат целей снабженных угловыми отражателями. Блок - схема.
1. Синхрогенератор
2. Лазер (в режиме Q-модуляции)
3. Коллиматор (параллельный пучок лучей)
4. Автоматический аттенюатор (передающее устройство)
5. Ось угломестная
6. Привод
7. Азимутальная ось
8. Поворотное зеркало
9. Видео визир
10. Датчик
11. Видео контрольное устройство (ВКУ)
12. Ручка управления приводами
13. Автоматический аттенюатор
14. Интерференц. (полосовой) фильтр
15. Пеленгатор
16. Переключатель каналов
17. Накопитель
18. Приемник дальномерного канала
19. Устройство измерения дальности
20. Зеркало приемного телескопа
JIJIC PATS состоит из инфракрасного лазерного передатчика с рабочей длиной волны λ = 1,06 мкм приемного устройства, инфракрасного телевизира с ВКУ, опорно- поворотного устройства и устройства обработки регистрации результатов измерения.
В начале оператор с помощью ВКУ, сопряженного с телевизиром, ведет поиск цели, для этого ручка управляет приводами, которые вращая поворотное зеркало ориентируют оптическую ось системы в пространстве.
Когда отметка цели попадает в центр поля зрения телевизира, ЛJIC переходит в режим автоматического сопровождения цели, одновременно измеряя угловые координаты и дальность до нее. Автоматическое сопровождение цели осуществляется с помощью пеленгатора, а дальность измеряется устройством измерения дальности, для уменьшения влияния фонового излучения, в приемно-оптическом тракте ставится интереф. фильтр. Выходной сигнал - 16-ти разрядный код. Для компенсации больших отражений мощности, обусловленных измерениями автоматического аттенюатора передающего устройства и приемного канала. Исходное положение устанавливается вручную.
1. 4-х площадный ФЭД
2. Предварительный усилитель (ПУ)
3. Ключи, подается строб
4. Попарно - сопряженные логарифмический усилитель
5. Пиковые детекторы
В ЛЛС для уменьшения фонового излучения и ПОР осуществляется спектральная, пространственная, временная селекция.
|
|
|
|
