Стандарт G.655

Стандарт G.654

Стандарт G.654 содержит описание характеристик одномодового волокна и кабеля, имеющих минимальные потери на l=1,55 мкм. Это волокно было разработано для применения в подводных ВОЛС. За счет больших, чем у волокна стандарта G.653 размеров световедущей жилы, оно позволяет передавать более высокие уровни оптической мощности, но в то же время обладает более высокой хроматической дисперсией в диапазоне l=1,55 мкм. Волокно типа G.654 не предназначено для работы на какой-либо другой волне излучения кроме l=1,55 мкм.

Стандарт G.655 относится к волокну со смещенной ненулевой дисперсией — NZDSF (Non-Zero Dispersion Shifted Fiber). Это волокно предназначено для применения в магистральных волоконно-оптических линиях и глобальных сетях связи, использующих DWDM-технологии в диапазоне длин волн 1,55 мкм.

Волокно — G.655 имеет слабую, контролируемую дисперсию в С полосе (l=1,53-1,56 мкм) и большой диаметр световедущей жилы по сравнению с волокном типа G.653. Это снижает проблему четырехволнового смешения и нелинейных эффектов и открывает возможности применения эффективных волоконно-оптических усилителей.

Вышеприведённая классификация оптических волокон по их основным характеристикам дана с точки зрения пользователя. Однако следует иметь в виду, что у производителей и поставщиков может быть своя классификация и маркировка, связанная с особенностями производства. Тем не менее, данные материалы помогут потребителям правильно сориентироваться при выборе ВОК для строительства новых и расширения действующих ВОЛС.

Внешний вид волокон G657A оказался практически не отличим от обычных одномодовых волокон (рисунок 5.2,а).

А вот вокруг сердцевины волокна с ненулевой смещенной дисперсией заметна более светлая область в виде кольца (рисунок 5.2,б).

http://fibertool.ru/diagnostics/microscope/videomikroskop-bl-c400x-dlya-podklyucheniya-k-vneshnemu-monitoru.html

G657 G655

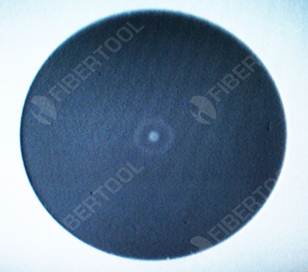

Рисунок 5.2 – Обычное одномодовое волокно (G657) и волокно ненулевой смещенной дисперсией (G655)

16-01-2008 стандартизированы волокна с пониженной чувствительностью к изгибам - G.657.

В декабре 2006 года Международным Союзом Электросвязи, сектором стандартизации электросвязи ITU-T была принята рекомендации G.657 "Характеристики одномодового оптического волокна и кабеля, не чувствительного к потерям на макроизгибе, для использования в сетях доступа" ("Characteristics of a bending loss insensitive single mode optical fibre and cable for the access network").

Отличительной чертой монтажа оптических кабельных систем в сетях доступа внутри зданий является ограниченность пространства, необходимость делать различные ответвления оптического кабеля без существенного ухудшения оптических характеристик волокон, а именно уменьшения оптических потерь из-за множества сильных изгибов ОК. Иными словами крайне желательно было бы использовать для монтажа внутри зданий оптический кабель с волокнами с низкой чувствительностью к изгибу.

Рекомендация G.657 показывает актуальность производства оптических волокон, допускающих более сильные изгибы при монтаже и прокладке ОК.

Рекомендация ITU G.657 определяет два класса волокон с различной степенью уменьшения чувствительности к изгибным потерям.

Рекомендация ITU G.657.А определяет волокна с уменьшенной чувствительностью к изгибам:

· Приоритет совместимости со стандартными волокнами по отношению к функциональности Совместимость с ITU-T G.652D “low water peak”

· Требуют незначительных изменений в стандартном оборудовании

· Работоспособны до радиусов изгиба 10 мм

Рекомендация ITU-T G.657. В определяет нечувствительные к изгибам волокна:

· Упор на нечувствительность к изгибам, а не на соответствие требованиям стандартов G.652

· Допускает “необычные” конструкции волокна

Спецификация изгибных потерь на радиусах до 7,5 мм представлена в таблице.

Таблица 5.2 – Спецификация изгибных потерь на радиусах до 7,5 мм

	Рекомендации
	G652	G657.A	G657.B
Длина волны, нм
Радиус изгиба, мм	Затухание, дБ
	≤ 0,1	-	-
	-	0,75	0,1
7,5	-		0,5

Фирма Corning разработала и освоила выпуск нового типа оптического волокна LEAF, которое имеет большее по сравнению с обычными волокнами поперечное сечение модового пятна.

Основополагающее преимущество волокна Corning LEAF категории G.655 состоит в четырехкратном снижении хромати­ческой дисперсии на длине волны 1550 нм по сравнению с любым ОВ G.652 (примерно 17 пс/нм*км). При наличии волоконных компенсаторов для обоих типов ОВ об этом можно было бы и не беспокоиться, но дисперсия 17 пс/нм требует в 4 раза более длинного компенсирующего ОВ в модуле DCM, чем в соответ­ствующем модуле компенсации для LEAF. В первую очередь, из-за этого падает динамический диапазон в системе, требуется дополнительное усиление. Не столь очевидно, но часто более важно то, что с применением LEAF можно существенно снизить уровень PMD в системе: уже в спецификации на LEAF стоит значение PMD для линии связи 0,04 пс/км^0,5, хотя многие ОВ категории G.652 имеют PMD в линии на уровне 0,1 пс/км^0,5. Кроме того, поскольку длина ОВ в модуле DCM для LEAF примерно в 4 раза короче, его вклад в PMD системы ориенти­ровочно в 2 раза ниже, чем у соответствующего DCM для ОВ G.652. Эти расчеты представлены на рисунке 5.3. В системе с усилением сигнала средний выигрыш в PMD от применения LEAF составляет минимум 40 %.

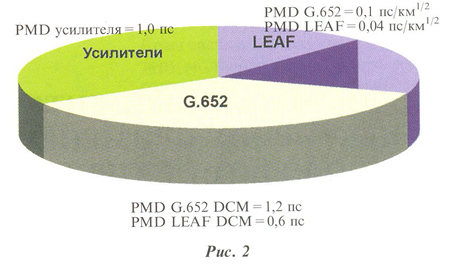

Рисунок 5.3 – Распределение дисперсии в элементах оптической линии связи

Преимущества волокна LEAF могут быть ярко реализова­ны и в сочетании с новой технологией - электронной компенса­цией дисперсии. Наиболее часто встречающиеся 10Гбит/с системы передачи этого типа (без волоконной компенсации) ограничены расстояниями до 200-300 км, что не соответствует требованиям систем дальней связи. Волокно LEAF с присущей ему пониженной дисперсией может обслуживать системы с электронной компенсацией дисперсии уже на расстояниях передачи до 1000 км, что меняет статус таких систем.
