Лекция 13. Бездиффузионное (мартенситное) превращение переохлажденного аустенита

Бездиффузионное (мартенситное) превращение переохлажденного аустенита. С понижением температуры коэффициент диффузии углерода в железе уменьшается. При большой скорости охлаждения можно переохладить аустенит до такой температуры, когда диффузия практически не идет. Для эвтектоидной стали это примерно 250 °С. Ниже 250 °С, в области III, превращение переохлажденного аустенита происходит по бездиффузионному механизму (рис. 81).

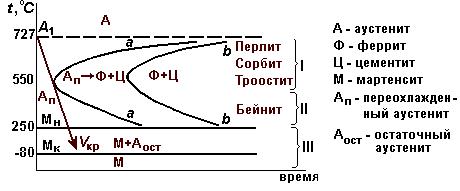

Рис. 81. Диаграмма изотермического превращения аустенита для стали с 0,8 % С

Горизонтальные линии, ограничивающие эту область, обозначены на диаграмме М_н и М_к. М_н – температура начала, а М_к – температура окончания бездиффузионного превращения.

Чтобы переохладить аустенит до температуры М_н, нужно достичь скорости охлаждения, превышающей величину V _кр. Критическая скорость охлаждения V _кр – это минимальная скорость, при которой аустенит не распадается диффузионным путем на феррито-цементитную смесь. Геометрически – это касательная к кривой начала распада (к линии a-a).

Переохлажденный до точки М_н аустенит претерпевает полиморфное превращение Fe_g ® Fe_a, которое происходит бездиффузионно, т. е. не сопровождается перераспределением атомов углерода. Превращение развивается по сдвиговому механизму: за счет одновременного смещения всех атомов кристаллической решетки железа по определенным плоскостям на расстояние меньше межатомного. При этом меняется тип решетки, а соседние атомы так и остаются соседними. Весь углерод, растворенный в решетке g-железа, остается после превращения в решетке a-железа.

Образно можно представить разницу между диффузионным и бездиффузионным превращениями так. Если стоящим в строю солдатам командир скомандует: «Вольно! Разойдись!» – то каждый из них пойдет своим путем, независимо от остальных. Строй сломается, соседи, стоявшие рядом, окажутся далеко друг от друга. Это – диффузионное превращение. Если же команда была: «Два шага вперед! Нале-во!» – то все солдаты шагнут и повернутся одновременно. При этом весь строй сместится на новое место, но сохранится тот же самый порядок и соседи останутся соседями. Это – бездиффузионное превращение.

В результате бездиффузионного превращения гранецентрированная кубическая решетка аустенита перестраивается в объемно-центрированную. Но поскольку в этой решетке остается весь имеющийся в стали углерод (в данном случае 0,8 %), то каждая элементарная ячейка a-железа искажается, вытягивается и из кубической становится тетрагональной (рис. 82). Мерой искажения решетки является так называемая тетрагональность – отношение высоты элементарной ячейки c к стороне основания a. Тетрагональность с / а возрастает при увеличении содержания углерода в твердом растворе.

Полученная таким образом структура представляет собой пересыщенный твердый раствор углерода в тетрагональной решетке a-железа и называется мартенситом.

(Название дано в честь немецкого ученого А. Мартенса.)

Мартенситный кристалл имеет форму пластины, похожей на выпуклую линзу. Первая возникшая в зерне аустенита мартенситная пластина ограничена размерами этого зерна, следующие образующиеся пластины не пересекают друг друга и не переходят через границы зерен аустенита, т. е. имеют меньший размер (рис. 83). Очевидно, что при мартенситном превращении, как и при перлитном, тоже происходит измельчение зерна стали.

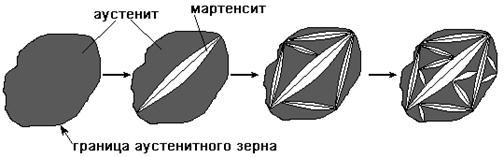

Рис. 83. Образование пластин мартенсита

Мартенсит имеет очень высокую твердость: при содержании углерода 0,8 % она составляет 65 НRC (670 НВ), а относительное удлинение и ударная вязкость близки к нулю. Мартенсит является хрупкой структурой, пластически не деформируется и режущим инструментом не обрабатывается.

Высокая твердость мартенсита объясняется сильным упрочнением за счет одновременного действия всех четырех механизмов торможения движущихся дислокаций:

1) растворенными атомами углерода;

2) деформационным упрочнением при росте мартенситных кристаллов;

3) измельчением зерен;

4) дисперсными частицами цементита Fe₃C.

Наибольший вклад в упрочнение дают искажения кристаллической решетки a-железа внедренными атомами углерода. Отсюда следует, что твердость мартенсита будет тем больше, чем больше в нем углерода (табл. 3).

Таблица 3

Продукты диффузионного превращения аустенита

Содержание углерода в мартенсите, %	0,2	0,3	0,4	0,5	0,6	0,8	1,0
Твердость, НRC

Пластины мартенсита образуются с огромной скоростью, равной скорости звука в стали (»5 км/с). Иногда возникает звуковой эффект. Характерная особенность мартенситного превращения: оно развивается только при непрерывном охлаждении до точки М_к. При увеличении содержания углерода температуры точек М_н и М_к понижаются, и мартенситное превращение смещается в область более низких температур (рис. 84).

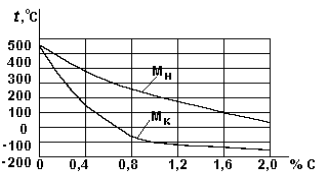

Рис. 84. Зависимость температур начала и окончания мартенситного превращения от содержания углерода в стали

Это означает, что в реальных условиях термической обработки весь мартенситный интервал не проходится: обычно охлаждение осуществляется до температуры цеха, т. е. до»20 °С. Поэтому мартенситное превращение в сталях, содержащих более 0,6 % С, до конца не доходит, и в стали после закалки остается некоторое количество аустенита. Его называют остаточным аустенитом.

Количество остаточного аустенита в закаленной стали зависит от содержания в ней углерода и температуры охлаждающей среды. Оно может составлять несколько процентов у высокоуглеродистых сталей и несколько десятков процентов у легированных сталей.

Для того чтобы остаточный аустенит исчез, инструментальные (высокоуглеродистые) стали обрабатывают холодом.

Промежуточное (бейнитное) превращение переохлажденного аустенита. В диапазоне 500–250 °С (рис. 81, область II) происходит промежуточное превращение, которое начинается с диффузионных процессов, а затем продолжается бездиффузионно, как мартенситное.

Промежуточное превращение начинается с диффузии углерода, в результате чего в аустените образуются участки, обогащенные и обедненные углеродом. Затем в бедных углеродом участках процесс развивается бездиффузионным путем, как при образовании мартенсита (поскольку температура начала мартенситного превращения М_н повышается с уменьшением содержания углерода в твердом растворе). В богатых же углеродом участках аустенита образуются мельчайшие кристаллики цементита.

В результате получается структура, представляющая собой тонкие иглы феррита (или малоуглеродистого мартенсита, так как содержание углерода в нем»0,1 %) и мелкие частицы цементита. Она называется бейнитом и имеет механические свойства, промежуточные между свойствами мартенсита и перлитных структур: 370–450 HB.
