Волокнистые композиционные материалы. Наполнителями в них служат волокна или нитевидные кристаллы: углеродные, борные, из SiC, Al2O3, стекла

Наполнителями в них служат волокна или нитевидные кристаллы: углеродные, борные, из SiC, Al₂O₃, стекла, а также проволока из коррозионно-стойкой стали, молибдена, вольфрама, бериллия. Волокна являются элементами, воспринимающими нагрузку. Для матриц используются те же металлы, что и для предыдущей группы.

Для достижения максимальной прочности композиционного материала волокна должны быть расположены параллельно направлению действия напряжения. Поэтому расположение волокон может быть одноосным, двухосным или трехосным (рис. 119).

а б в

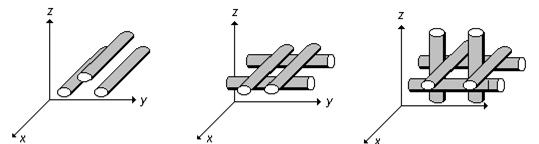

Рис. 119. Расположение армирующих волокон в композитах:

а – одноосное; б – двухосное; в – трехосное

При одноосном армировании проявляется анизотропия: в направлении волокон прочность выше, чем в поперечном (так как нагрузку воспринимает волокно, а матрица – передающая среда). При двухосном армировании анизотропии нет, но прочность вдоль оси волокон уменьшается примерно в 3 раза (рис. 120).

б)

а)

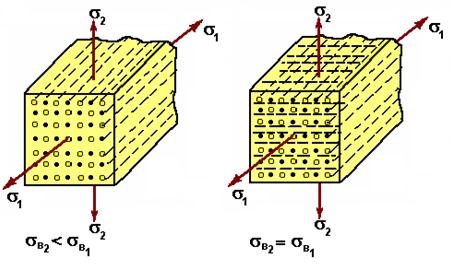

Рис. 120.

Прочность при одноосном (а) и двухосном (б) армировании

Чем тоньше и длиннее волокно, тем выше степень упрочнения (см. рис. 121).

Объемная доля волокна составляет от нескольких процентов до 80–90 %. Увеличение доли наполнителя повышает прочность и другие характеристики.

Например, материал ВКА-1 состоит из алюминия и борного волокна. Предел прочности у него 1200 МПа (как у углеродистых сталей), а удельная прочность – намного выше, чем у сталей.

Получают волокнистые композиты формованием волокон в порошке матрицы, пропиткой волокна жидким металлом матрицы, осаждением матрицы на волокна с последующим формованием и спеканием и другими способами. Все больше применяется способ направленной кристаллизации эвтектик.

Проблемы технологии композитов в том, что волокна бора, углерода, карбида кремния и другие плохо слипаются с матрицей, не смачиваются жидким металлом матрицы. Прочность сцепления обеспечивается диффузионными процессами и химическими реакциями (обычно на границе матрица-волокно образуются интерметаллиды). Приходится применять различные приемы, например, наносить предварительно металлические покрытия на волокна, которые улучшают сцепление, но удорожают материал. Или проводят травление поверхности волокна. Это тоже улучшает схватываемость с металлом матрицы. На поверхности борных или углеродных волокон выращивают монокристаллы карбида кремния SiC. Получаются ворсистые волокна – борсик. Если основой волокна является тончайшая вольфрамовая проволока диаметром 12 мкм, то на ней можно нарастить кристаллы бора. Все волокно будет иметь диаметр 70–200 мкм. Такие волокна прочнее сцепляются с матрицей.

Основной недостаток волокнистых композитов – их высокая стоимость и сложная технология получения.

Углеродные волокна несколько дешевле. Их получают из синтетических органических волокон высокотемпературной обработкой. Они могут быть изготовлены в виде жгутов, нитей, ткани, лент. Каждое волокно состоит из мельчайших ленточек – фибрилл.

Стекловолокно производят с квадратной, прямоугольной, шестигранной формой – для лучшей укладки в матрице.

Применение КМ увеличивается с каждым годом. Главный потребитель – авиа-, ракетная и космическая техника. Из них изготавливают легкие и прочные корпуса, камеры сгорания ракетных двигателей, лопатки турбин, лопасти винтов, кузовные детали автомобилей.

Важнейшая деталь турбины – лопатка, изготовленная из никелевого сплава, упрочненного нитями сапфира Al₂O₃, выдерживает температуру газов на входе 1650 °С! При этом предел прочности нитей составляет более 700 МПа.

Сопла ракет изготавливают из порошков вольфрама или молибдена с керамическими нитями Al₂O₃ в виде волокон или войлока. При этом прочность увеличивается в два раза.

Дата добавления: 2014-01-11
