Типы газовых горелок

Методы стабилизации пламени горелки в топке

Пределами устойчивой работы горелок является отрыв пламени от горелок и проскок пламени внутрь горелки.

Стабилизация пламени производится с помощью специальных устройств и создания условий для предотвращения отрыва или проскока:

· Поддержание скорости выхода ГВС в безопасных пределах;

· Поддержание температуры в зоне горения не ниже температуры воспламенения ГВС.

Когда в горелку поступает чистый газ без воздуха, то пламя в этом случае наиболее устойчиво, т.к. проскока быть не может, а отрыв маловероятен, т.к. такие устройства работают на низком давлении газа.

В горелках, в которых имеется готовая газо-воздушная смесь, т.е. газ и воздух, возможен отрыв и проскок. Проскок пламени в горелку можно предотвратить, если:

· Уменьшить выходное отверстие для ГВС;

· В устье горелки установить щелевой стабилизатор с размером щели не более 1,2мм или сетки с мелкой ячейкой, размером не более 2,5мм;

· Если охлаждать выходное отверстие горелки.

Отрыв пламени от горелки можно предотвратить, установив у устья горелки постоянно горящую запальную горелку, с помощью огнеупорных туннелей различной конструкции, установки рассекающего стабилизатора, установки в топке котла огнеупорной горки из огнеупорного кирпича. Горка (огнеупорная) в топке предотвращает отрыв пламени и поддерживает температуру в топке котла.

Газовые горелки

Газовой горелкой называется устройство, обеспечивающее устойчивое сжигание газообразного топлива и регулирования процесса горения.

Основные функции горелок:

· Подача газа и воздуха к фронту горения;

· Смесеобразование;

· Стабилизация фронта пламени;

· Обеспечение требуемой интенсивности процесса горения газа.

1. Диффузионные горелки.

2. Инжекционные среднего и низкого давления.

3. Кинетические – с принудительной подачей воздуха низкого и среднего давления.

4. Комбинированные газомазутные горелки низкого и среднего давления.

Все горелки должны пройти государственные испытания в специальных испытательных центрах и иметь «Сертификат соответствия российским стандартам»

(Испытания: г.Шахты, Ростовской области, Свердловская область: «Уральский испытательный центр горелочных устройств».

Диффузионная горелка. Диффузия – процесс самопроизвольного проникновения одного вещества в другое.

В диффузионных горелках весь, необходимый для сгорания газа воздух – вторичный. Диффузионные горелки практически нигде не применяются. Диффузионная горелка представляет собой трубу с отверстиями для выхода газа, расстояние между отверстиями определяется с учетом распространения пламени от одного отверстия к другому. В такую горелку подается чистый газ без примеси воздуха. Горелки маломощные, требуют большой объем топочного пространства или подачу воздуха в топку вентилятором.

В промышленности на старых заводах применяется подово-щелевая диффузионная горелка, представляющая собой трубу Æ 57мм с высверленными на ней в 2 ряда отверстиями.

К преимуществам диффузионных горелок можно отнести простоту конструкции и устойчивое пламя.

Инжекционная горелка. Подсос воздуха за счет разряжения, создаваемого струей истекающего газа, называется инжекцией, или подсос воздуха осуществляется за счет энергии струи газа. Инжекционные горелки бывают с неполной (50…60%) инжекцией воздуха и полной инжекцией.

В инжекционных горелках в горении участвует воздух первичный (50…60%) и вторичный из объема топки. Горелки эти называются еще саморегулирующимися (т.е., чем больше подача газа, тем больше засасывается воздуха).

Недостатки этих горелок: нуждаются в стабилизации пламени от отрыва и проскока. Горение – с шумом при работе.

Достоинства горелок: простота конструкции, надежность в работе, возможность полного сжигания газа, возможность работы на низких и средних давлениях, подача воздуха за счет энергии струи газа, что экономит электрическую энергию (вентилятора).

Основными частями инжекционных горелок являются:

· Регулятор первичного воздуха (1);

· Сопло (2);

· Смеситель (3).

Регулятор первичного воздуха представляет собой вращающийся диск, шайбу или заслонку, с помощью которых регулируется подача первичного воздуха.

Сопло служит для превращения потенциальной энергии давления газа – в кинетическую (скоростную), т.е. для придания газовой струе такой скорости, которая обеспечивала бы необходимый поток воздуха.

Смеситель горелки состоит из 3-х частей:

· Инжектора (4);

· Конфузора (5);

· Диффузора (7).

В инжекторе создается разрежение и создается подсос первичного воздуха.

Самая узкая часть горелки – конфузор, в котором происходит выравнивание газо-воздушной смеси.

В диффузоре происходит окончательное перемешивание газовоздушной смеси и увеличение ее давления за счет снижения скорости.

Горелка с принудительной подачей воздуха. Это кинетическая или двухпроводная горелка. Воздух для сгорания газа подается в горелку принудительно вентилятором 100%, т.е. весь воздух первичный. Горелка эффективная, большой мощности, не требует большого топочного пространства. Работает на низком и среднем давлении газа, нуждается в стабилизации пламени от отрыва и проскока.

В горелке имеется завихритель воздуха, предназначенный для полного перемешивания газа с воздухом внутри горелки.

У горелки имеется керамический туннель, выполняющий функции стабилизатора.

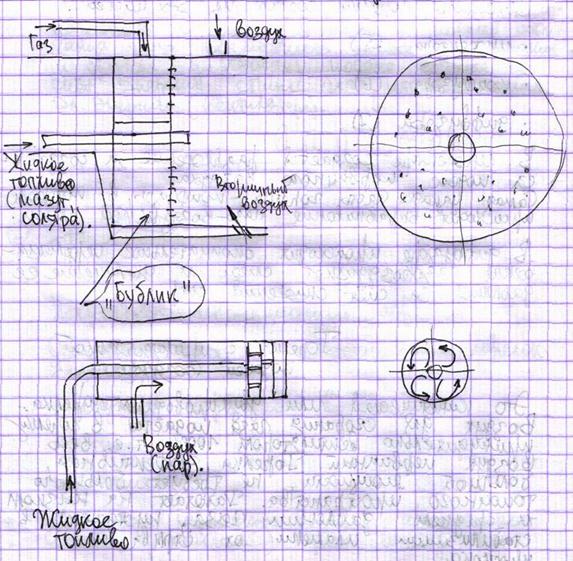

Комбинированные газомазутные горелки. У этих горелок помимо газовой части имеется форсунка для распыливания жидкого топлива. Одновременное сжигание газа и жидкого топлива разрешается кратковременно при переходе с одного вида топлива на другой.

Форсунка представляет собой конструкцию типа труба в трубе. По центральной трубе подается жидкое топливо, по межкольцевому пространству подается распыливающий воздух или пар.

Электромагнитная арматура.

Это клапаны КГ-70,40,20,10 и вентиль СВМГ, предназначенные для автоматического выключения и включения горелок.

Работают в системе автоблокировок и регулирования, предназначенных для отключения подачи газа на котел в случае отклонения какого-либо параметра работы котла от нормально-заданного.

Электромагнитные клапаны КПЭГ-100п, КПЭГ-50п также предназначены для работы в системе автоматической блокировки по отключению напряжения. Включается только вручную.

Устройство клапанов.

Клапаны КГ работают на газопроводах с давлением не более 0,5 кг/см. Клапан состоит из корпуса, крышки, между которыми зажата мембрана.

Сверху мембраны имеется металлический диск, снизу уплотнительная прокладка, выполняющая функцию клапана. Прокладка и металлический диск между собой стянуты болтом.

В верхней части крышки имеется колпак, под которым имеется болт-ограничитель прогиба мембраны.

В состав клапана КГ входит сервоклапан и катушка электромагнита. В сервоклапане имеются два отверстия, в верхней части перепускное, а снизу сбросное, которые по очереди бывают открытыми и закрытыми золотником, связанным через шток с сердечником катушки электромагнита.

В сервоклапане над золотником имеется короткая жёсткая пружина, которая при отключении напряжения плотно прижимается к седлу сбросного отверстия золотника.

При отсутствии напряжения на катушке электромагнита золотник сервоклапана под действием веса сердечника электромагнита, силы пружины перекрывает сбросное отверстие, т.е. сидит на седле сбросного отверстия.

Через сбросное отверстие, закрытое золотником, прекращается сброс газа из надмембранной полости ЭКГ в атмосферу. Перепускное отверстие в сервоклапане осталось открытым. Подмембранная полость клапана через прорези в корпусе, через открытое перепускное отверстие сообщается с надмембранной полостью, по принципу сообщающихся сосудов. Давление газа в подмембранной и в надмембранной становится равным. При этом мембрана, под действием веса диска на ней и силы пружины перекрывает проход газа.

При подаче напряжения на катушку электромагнита сердечник втягивается внутрь катушки, через шток приподнимает золотник от седла сбросного отверстия, открывая его и закрывая перепускное отверстие в верхней части сервоклапана.

Газ из надмембранной полости клапана КГ через открытое сбросное отверстие сбрасывается в атмосферу через импульсную трубку. При этом давление в надмембранной полости становится равным атмосферному давлению.

Мембрана, под действием входного давления газа под ней, прогнется вверх вместе с уплотнительной прокладкой снизу, и обеспечит проход газа на горелку. А перепускное отверстие сервоклапана при этом закрыто золотником и связи п о дмембранного и надмембранного пространства клапана – нет.

Неисправности клапана КГ:

1. Негерметичность прилегания клапана к седлу. Пропуск газа на горелку в топку.

2. Негерметичность прилегания золотника сервоклапана к седлу сбросного отверстия. В этом случае, если сбросная трубка врезана в выходной газопровод горелки, согласно паспорта на клапан завода-изготовителя, то также произойдет загазовывание топки.

3. Негерметичное перекрытие золотником перепускного отверстия сервоклапана (напряжение на катушку подано, клапан открыт). При такой негерметичности, клапан может закрыться вследствие того, что газ из п о дмембранной полости через прорези в корпусе и негерметично закрытое перепускное отверстие поступит в надмембранную полость клапана и он закроется. Для устранения негерметичности (вышеназванных) необходимо заменить уплотнительные поверхности, проявив при этом незаурядную фантазию, т.к. Российскими предприятиями ЗИП не поставляются. Для устранения негерметичности сервоклапана можно регулировать ход золотника устройством, находящимся в присоединении сердечника электромагнита со штоком золотника сервоклапана.

4. Утечка газа наружу через уплотнительную прокладку сервоклапана (нарисована синим).

5. Утечка газа через болт в крышке клапана под колпаком.

6. Негерметичная сборка в центре мембраны клапана. Если утечка сильная, то давление над мембраной и под мембраной выровняется, то клапан закроется и перекроет газ.

7. Порыв мембраны. При открытом клапане, когда напряжение подано. Давление над и под мембраной выровняется и клапан закроется. Мембраны обычно рвутся по периметру, там, где мембрана зажата болтами.

8. В верхней части сервоклапана прогибается пластмассовая втулка. Нарушается герметичность закрытия перепускного отверстия.

9. Утечки газа через микропоры в корпусе, крышки.

10. Сгорела катушка электромагнита.
