Метрологическая экспертиза конструкторско-технологической доку­ментации

Мерой повышения производительности труда и качества выпускаемой продукции является метрологическая экспертиза технической документации на всех уровнях конструкторского и технологического циклов изготовления деталей, сборочных единиц и готовых изделий, новых технологических процессов, машин, аппаратов и приборов.

Метрологическая экспертиза конструкторской и технологической документации – анализ и оценка технических решений по выбору параметров, подлежащих измерению, по установлению норм точности измерений и обеспечению методами и средствами измерений процессов разработки, изготовления, испытания и применения продукции. Она является частью общего комплекса работ по метрологическому обеспечению производства.

Метрологической экспертизе могут подвергаться следующие документы:

-на стадии подготовки и разработки ТЗ:

1) заявка,

2) исходные требования заказчика,

3) технические условия,

-на стадии разработки конструкции:

1) техническое предложение,

2) эскизный проект,

3) технический проект,

- на стадии подготовки производства

1) рабочая конструкторская документация (чертежи деталей, узлов, изделий, пояснительная записка, расчет, технические условия, программа и методика испытаний, эксплуатационные и ремонтные документы),

2) технологическая документация (маршрутная карта, карта эскизов, технологическая инструкция, ведомость оснастки, ведомость технологических документов, включая ведомость операций технического контроля и т.д.),

-на стадии изготовления изделий:

1) листки (извещения) изменений документации, в которых установлены нормы точности или содержаться сведения о методах и средствах контроля.

Целью метрологической экспертизы конструкторской документации является проверка возможности измерения и контроля установленных в документации норм точности, а также экономической целесообразности методов контроля.

При этом решаются следующие задачи:

1) проверка правильности терминологии при наличии в документе текстовой записи,

2) проверка взаимной увязки допусков на размеры, форму и расположения поверхностей детали и требования к шероховатости поверхностей,

3) проверка контролепригодности установленных норм точности предлагаемыми средствами,

4) проверка правильности выбора средств измерений с учетом допустимой погрешности, условий и методик выполнения измерения,

5) проверка достаточности методов контроля всех установленных в документе норм точности,

6) проверка экономической целесообразности выбранного метода контроля, возможности автоматизации получения и обработки измерительной информации,

7) проверка полноты и определенности описания операций контроля, наличия документации по эксплуатации средств измерения и методик выполнения измерений,

8) проверка правильности выполнения организационных мероприятий, обеспечения безопасности труда и охраны окружающей среды.

Цели и задачи метрологической экспертизы технологической документации аналогичны. Однако при экспертизе технологической документации дополнительно подвергаются проверке нормы точности, введенные сверх норм конструкторской документации, например производственные допуски или допуски на промежуточные операции.

Результаты метрологической экспертизы в виде списка предложений и замечаний подписываются лицом, проводившим экспертизу, и утверждаются главным метрологом предприятия. Документация вместе с результатами экспертизы возвращается разработчику для исправления.

Метрологическая экспертиза является частью общего комплекса работ по метрологическому обеспечению производства и выполняется для повышения эффективности контрольно-измерительных операций на стадиях разработки, изготовления, и испытаний и эксплуатации изделий.

Лекция №20

§ 27.3. Средства измерений. Основные понятия и классификация.

Средство измерения - техническое устройство, предназначенное для экспериментального определения численного значения физической величины, имеющее нормированные метрологические показатели и характеристики, воспроизводящие и (или) хранящее единицу физической величины, размер которой принимается неизменным в пределах установленной погрешности в течение определенного промежутка времени. Все средства измерения при воздействии на них измеряемой величины Х вырабатывают сигнал Y, несущий информацию об этой величине. Средства измерения состоят из различных измерителей-преобразователей и других устройств, обеспечивающих решение измерительной задачи.

Рассмотрим процесс измерения. У нас есть некий объект измерения, который не существует автономно. Возникают некие вспомогательные средства измерения, обеспечивающие функционирование этого ОИ. Под действием эти вспомогательных средств и каких-то управляющих команд ОИ вырабатывает некий измерительный сигнал Х. Он воспринимается чувствительным элементом средств измерения, который затем поступает на первичный преобразователь. Значит в чувствительном элементе Х преобразуется в некую величину Х ₁, а после первичного преобразователя уже, как правило, сигнал становится электрическим. Например, в манометре происходит передача давления на трубку бурдона, трубка бурдона соответственно преобразует величину этого давления в механическое перемещение, либо в угловое, которое в свою очередь передается уже на какой-то датчик. Любые не электрические величины, особенно для автоматизированной обработки, конечно, преобразуются в электрические. В резисторном датчике существует некоторая мембрана. Под действием давления мембрана прогибается, перемещение мембраны фиксируется изменением сопротивления. Это изменение уже дальше идёт в измеритель преобразователя, которых может быть несколько ИП₁, ИП_n, на выходе ПН возникает измерительный сигнал Y _n+1, который уже удобен нам для ввода его в анализатор. Этот анализатор может быть непосредственно ЭВМ или наблюдателем. На этом этапе от первого до энного преобразователя обычно происходит отстройка от погрешности измерения, компенсация различных помех, иногда здесь происходит сравнение с мерой - так называемый компаратор, и т.д. Анализатор должен принять управляющее решение, т.е. решить измерительную задачу. Цель измерений всегда записывается в ПИ.

Совокупность чувствительного элемента и первичного преобразователя называется датчиком. Иногда, средство измерения включает в себя и анализатор, если это не человек. Средство измерения может не снабжаться эталоном физической величины, тогда возникает специфический ИП, который отдельно стоит в ряду всех ИП. На выходе ИП_n стоит так называемый компаратор, который сопоставляет измерительный сигнал Y _n+1 с однородным сигналом от меры (эталона), который идет к анализатору.

Частным случаем средства измерения является сопоставление в нем измерительного сигнала Y _n+1 с сигналом Y _n от меры. Устройство для сопоставления этих сигналов называется компаратором.

По роли, выполняемой в системе обеспечения единства измерений, различают: метрологические (образцовые) и рабочие средства измерения. По уровню автоматизации: не автоматические, автоматизированные и автоматические.

Если в конце воспринимает сигнал Y наблюдатель или исследователь, в этом случае мы имеем дело с неавтоматическими средствами измерения: человек, принимает решение о том, что делать дальше. Как правило мы работаем сейчас в области автоматизированных СИ. Конечное решение в автоматизированных СИ в конечном итоге может принимать человек. В автоматических СИ человека нет, объект существует автономном режиме.

По уровню стандартизации различают стандартные и уникальные (специальные) средства измерения. Поскольку в области измерительной техники мы вынуждены создавать новые СИ, т. к. объект еще не освоен в значительной степени, которые бы измеряли те параметры, которые раньше не измерялись. А значит надо их как-то аттестовать, задать какие-то физические характеристики, выпускается документ, который по мере вхождения в практику дополняется, и в конце концов разрабатывается ГОСТ.

По отношению к измеряемой величине: основные и вспомогательные.

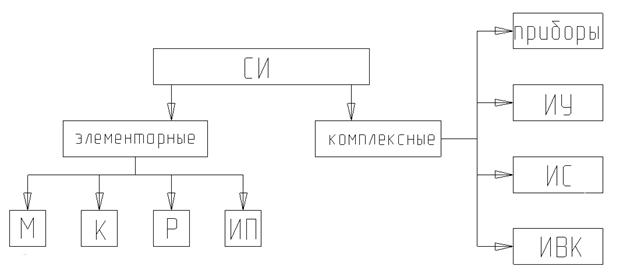

По выполняемым функциям: элементарные и комплексные средства измерения.

К элементарным относят: меры, компораторы, регистраторы, т.е. те технические объекты, которые выполняют какую-либо одну функцию. К комплексным средствам измерения относятся: приборы, измерительные установки, измерительные системы и измерительные вычислительные комплексы.

Приборы - средства измерения, предназначенные для измерения одной или нескольких физических величин в заданном диапазоне измерения и выдачи информации в виде удобном для наблюдателя.

Измерительные установки - комплекс средств измерения и вспомогательных систем функционально связанных между собой и расположенных в одном месте. (измерительные стенды, т. д.). Измерительные системы обеспечивают решение измерительной задачи так же как и измерительные установки, но и в автоматизированном режиме. Измерительно-вычислительные комплексы включают в себя и анализаторы, т.е. могут вырабатывать кроме измерительных и управляющие сигналы.
