Дефекты кристаллической структуры

Структура реальных кристаллов не является идеально симметричной. В реальных кристаллах всегда имеются те или иные отклонения от периодичности расположения атомов. Эти нарушения порядка называют дефектами кристаллической структуры.

Дефекты кристаллической структуры, в зависимости от размеров, подразделяют на точечные, линейные, поверхностные и объёмные.

Точечные дефекты кристаллической структуры во всех трёх измерениях имеют размеры сравнимые с межатомным расстоянием, т.е. порядка одного нанометра. К точечным дефектам структуры относятся вакансии, межузельные атомы и атомы примесей.

Вакансией называют незанятое атомом свободное место в узле кристаллической решётки. Межузельным называют атом, смещённый из узла кристаллической решётки в положение между узлами (рис.3). Данные дефекты возникают, как правило, парами, поскольку смещение атома в межузельное положение сопровождается появлением вакансии.

Примесные атомы – это инородные атомы, которые размещаются либо в узлах кристаллической решётки (примесные атомы замещения), либо в межузельном пространстве (примесные атомы внедрения).

		В – вакансия; МА – межузельный атом; ПАЗ – примесный атом замещения; ПАВ – примесный атом внедрения.

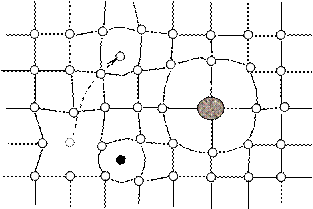

Рис. 3. Точечные дефекты кристаллической структуры.

Вакансии и межузельные атомы непрерывно появляются в кристаллах за счёт энергии тепловых колебаний атомов. Они относительно свободно перемещаются по кристаллу и могут встречаться друг с другом. При встрече межузельного атома с вакансией возможна рекомбинация, т.е. замещение вакантного места межузельным атомом. Дефекты также могут исчезать на любых свободных поверхностях кристалла: на порах, границах зёрен, микротрещинах, которые называют стоками дефектов. Процессы непрерывной рекомбинации, а также исчезновения дефектов на стоках, уравновешиваются процессами их генерации так, что в кристалле всегда поддерживается некоторая равновесная концентрация точечных дефектов. Чем выше температура кристалла, тем выше эта равновесная концентрация дефектов.

Вакансии и межузельные атомы обычно не оказывают заметного влияния на механические свойства материалов, поскольку искажения, вносимые ими в структуру, имеют очень маленький размер. Однако, при возрастании концентрации данных дефектов до значений, значительно превышающих равновесное, это влияние становиться более заметным. Например, при бомбардировке материалов потоком высокоэнергетичных частиц в их поверхностном слое образуется большое число точечных радиационных дефектов, что приводит к существенному изменению поверхностных свойств материала. Имеются сведения о повышении твёрдости и износостойкости облучённой поверхности. Изменяются и другие характеристики облучённых материалов.

Поскольку все точечные дефекты, и особенно примесные атомы, препятствуют прохождению электрического тока через металлические материалы, возрастание их концентрации в металлах приводит к повышению электросопротивления.

Линейные дефекты кристаллической структуры в двух измерениях имеют размеры, сравнимые с межатомным расстоянием, а в третьем измерении простираются на многие сотни и тысячи периодов кристаллической решётки. К линейным дефектам структуры относят краевые и винтовые дислокации.

Краевую дислокацию образует край АА'«лишней» атомной полуплоскости, называемой экстраплоскостью (рис. 4).

Рис.4. Краевая дислокация.

Если экстраплоскость располагается в верхней части кристалла, то соответствующую дислокацию обозначают значком «^», а если в нижней, то знаком «┬». Вдоль линии дислокации кристаллическая структура материала искажена, однако на расстоянии всего в несколько периодов кристаллической решётки от данной линии искажений структуры уже не наблюдается. Линия краевой дислокации обычно бывает изогнутой, а не прямой. Форма этой линии под воздействием внешних и внутренних факторов может изменяться, так же как и её местоположение в кристалле.

Винтовую дислокацию можно определить как сдвиг одной части кристалла относительно другой его части, происходящий по некоторой плоскости скольжения – ПС (рис.5). Линию L, лежащую в этой плоскости и отделяющую ту её часть, где сдвиг уже произошел от той её части, где сдвиг ещё не происходил, называют линией винтовой дислокации. Кристалл как бы закручивается в спираль вокруг этой линии. Если закручивание происходит по часовой стрелке, то соответствующую дислокацию называют правой, если против часовой стрелки – то левой.

Рис. 5. Винтовая дислокация.

Линия любой отдельной дислокации не может обрываться внутри кристалла. Она либо выходит на поверхность кристалла, в частности на границы зёрен, либо замыкается сама на себя, образуя дислокационную петлю. Под плотностью дислокаций понимают суммарную протяжённость всех дислокаций, находящихся в единице объёма материала:

, (1)

где l_i – длина отдельной дислокации; N – общее число дислокаций в материале; V – объём материала. Единицей измерения ρ является см/см³ или см^-2.

Равновесная плотность дислокаций в полупроводниковых кристаллах находится в пределах 10⁴ ¸10⁵ см^–2, а в металлах – 10⁶ ¸10⁸ см^–2.

В определённых условиях дислокации, также как и точечные дефекты, способны перемещаться по кристаллу. При этом дислокации одного знака отталкиваются друг от друга, а противоположенных знаков – притягиваются. При встрече двух дислокаций противоположенных знаков может произойти их аннигиляция, т.е. взаимоуничтожение. Под воздействием внешних нагрузок, вызывающих пластическую деформацию материала, происходит перемещение дислокаций в сторону свободных поверхностей кристалла. Вместо вышедших на поверхность, а также аннигилировавших дислокаций, в деформируемом материале нарождаются новые дислокации.

Дислокации, благодаря их значительной протяжённости, оказывают существенное влияние на механические свойства материалов. Они играют важную роль в механизме пластического деформирования материалов. При пластической деформации материалов наблюдается сдвиг атомных слоёв относительно друг друга и дислокации способствуют этому процессу. Благодаря дислокациям атомные слои могут смещаться относительно друг друга не сразу целиком, а поэтапно, т.е. атомными рядами. Такой поэтапный сдвиг атомных слоёв выглядит как движение дислокаций в противоположенном направлении и требует при деформировании значительно меньших усилий.

Учитывая вышесказанное можно утверждать, что металлы и сплавы своей высокой пластичностью обязаны наличию в них достаточно большого количества подвижных дислокаций. Под воздействием холодной пластической деформации плотность дислокаций в металлах возрастает до 10¹¹¸10¹² см ^–2. При такой высокой плотности дислокации начинают интенсивно взаимодействовать и мешать друг другу, что приводит к ограничению их подвижности. В результате металл становится менее пластичным и более прочным. Такое явление называют наклёпом.

Поверхностные дефекты кристаллической структуры в одном из измерений имеют размеры, сравнимые с межатомным расстоянием, а в двух других измерениях простираются на многие сотни и тысячи межатомных расстояний. К поверхностным дефектам структуры относят границы зёрен, фрагментов и блоков. Указанные границы являются местом скопления всевозможных точечных и линейных дефектов. Они выглядят как дислокационные стенки, разделяющие кристаллический материал на участки (рис.6).

Рис.6. Дислокационная стенка.

Порядок расположения атомов в зоне границ сильно нарушен. Это наиболее дефектная область материала. По границам зёрен обычно распространяются трещины, разрушающие металлический материал, а также более активно идут процессы взаимодействия металла с химически активными веществами, в частности, процессы окисления, а также травления кислотами.

Поверхностные дефекты оказывают существенное влияние на свойства материалов. Они, в частности, способствуют процессам диффузии, но препятствуют процессу прохождения электрического тока через материал. Для механических свойств особое значение имеет общая протяженность межзёренных границ в единице объёма, т.е. плотность границ. С уменьшением размера зёрен, а, следовательно, увеличением плотности их границ, увеличиваются вязкость, пластичность и прочность металлических материалов.

Объёмные дефекты структуры имеют значительные размеры во всех трех измерениях. К объёмным дефектам структуры относят всевозможные поры, инородные включения, выбоины и царапины на поверхности, микротрещины и т.п. При разрушении материалов объёмные дефекты обычно играют роль концентраторов напряжений и источников трещин, а поэтому являются причиной снижения прочностных характеристик материала.
