Параметры слоев

Слои

В графических программах рисование и черчение производится на слоях. Слои - это стопка прозрачных калек, наложенных друг на друга. В архитектурных чертежах, например, принято размещать на отдельных слоях каждую группу элементов:

• стены;
• несущие конструкции;
• двери;
• окна;
• водопроводную систему;
• электротехническое оборудование;
• текстовые поясняющие надписи;
• размерные надписи;
• титульные блоки (штампы);
• спецификации.

В машиностроительных чертежах на отдельных слоях размещают:

• отдельные детали, разрезы, сечения;
• осевые линии;
• линии построения;
• штриховки;
• размерные надписи;
• титульный блок.

Слои можно заблокировать для редактирования или сделать невидимыми. В большинстве случаев для слоя устанавливаются цвет, тип и толщина линий. Все объекты, которые вычерчены на данном слое, будут обладать этими свойствами слоя (BYLAYER). Работа со слоями производится по команде LAYER. Команду можно запустить из панели управления LAYERS или через меню Format - Layer. Настройка производится в диалоговом окне LAYER PROPERTIES MANAGER (рис. 3.16).

увеличить изображение

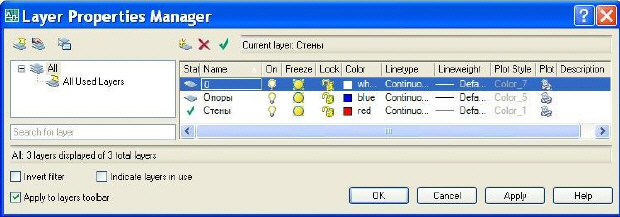

Рис. 3.16. Менеджер свойств слоя

При открытии нового файла чертежа в нем обязательно присутствует слой 0. Он имеет черно-белый цвет, сплошной тип линий (Continuous) и толщину линии default (0.25 мм). Кроме того, у каждого слоя имеются четыре параметра состояния:

ON	- включенные слои по умолчанию видимы. Отключенные невидимы, но участвуют в процессе регенерации чертежа;
FREEZE	- размороженные слои по умолчанию являются видимыми. Замороженные слои невидимы, не могут быть отредактированы и не регенерируются с чертежом. Размораживание слоя автоматически ведет к регенерации;
LOCK	- разблокированные слои по умолчанию являются видимыми и могут редактироваться. Заблокированные слои также видимы, но не поддаются редактированию. Расположенные в заблокированном слое объекты можно просматривать и пользоваться объектной привязкой по отношению к их характерным точкам;
PLOT	печатаемый/непечатаемый.

В окне менеджера свойств слоя имеется три кнопки:

NEW LAYER (Alt+N)	- создание нового слоя;
DELETE LAYER (Alt+D)	- удаление слоя;
SET CURRENT (Alt+C)	- сделать выделеный слой текущим.
