Элементы размера

Основные требования к нанесению размеров

Размеры задают количественное описание вычерчиваемых объектов. На рис. 5.1 показан состав линейного размера и панель инструментов DIMENSION.

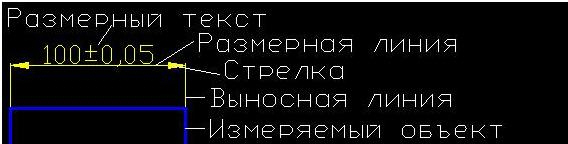

Рис. 5.1. Составные части линейного размера

Линейный размер состоит из следующих элементов:

• размерный текст (размерное число) - его указывают в миллиметрах и размещают посередине размерной линии;
• размерная линия - идет параллельно поверхности объекта и касается выносных линий;
• размерные стрелки (маркеры) - отмечают точки пересечения размерной и выносных линий, могут иметь форму засечек, точек и пр.;
• выносные линии - идут перпендикулярно поверхности объекта чуть дальше размерной линии со стрелками. В строительных чертежах выносная линия может выходить далеко за пределы размерной линии. Значение этого удлинения задается в установках размерного стиля.

Все перечисленные элементы одного размера связаны в блок, который редактируется как один объект. При щелчке мыши по любому из элементов выделяется весь блок. Блок можно разбить командой EXPLODE. Кнопка этой команды расположена на панели инструментов MODIFY.

Размеры ассоциативно связаны с определяющими точками объекта. Если изменить размеры объекта, то автоматически изменится и размер.
